低溫實驗機

低溫實驗機

低溫實驗機學名“低溫試驗箱”，是航空、汽車、家電、科研等領域必備的測試設備，用於測試和確定電工、電子及其他產品及材料進行高溫、低溫、或恆定試驗的溫度環境變化後的參數及性能，製冷系統採用進口壓縮機所組成的復疊式製冷系統，製冷循環均採用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質，滿足標準為GB/T2423.1-2008、GB/T2423.2-2008。

產品用途,製冷原理和機構,箱體結構,技術參數,選型,性能指標,溫濕度運行控制系統,

產品用途

該系列產品適用於航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各項性能指標。
型號一:
型號規格
工作室尺寸mm
外形尺寸mm
溫度範圍
BJYSL-DW-100
450×450×500
1150×1050×1750
A:-20℃～室溫
B:-40℃～室溫
C:-60℃～室溫
D:-70℃～室溫
ED:-80℃～室溫
BJYSL-DW-225
500×600×750
1200×1100×1900
BJYSL-DW-500
700×800×900
1450×1400×2150
BJYSL-DW-800
800×1000×1000
1500×1550×2200
BJYSL-DW-010
1000×1000×1000
1720×1580×2280
型號二：
容積（單位：L）
工作室尺寸（D*W*H）mm
外型尺寸（D*W*H）mm
LRHS-101-LD
450×450×500
1200×1000×1650
LRHS-225-LD
500×600×750
1300×1150×1900
LRHS-504-LD
700×800×900
1450×1400×2100
LRHS-800-LD
800×1000×1000
1550×1600×2250
LRHS-1000-LD
1000×1000×1000
1850×1600×2250

製冷原理和機構

1．製冷系統及壓縮機：為了保證試驗箱對降溫速率和最低溫度的要求，本試驗箱的製冷系統採用進口壓縮機所組成的復疊式製冷系統，該製冷系統具有匹配合理、可靠性高、使用維護方便等優點；　2．製冷工作原理：製冷循環均採用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。後製冷劑經截流閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的；

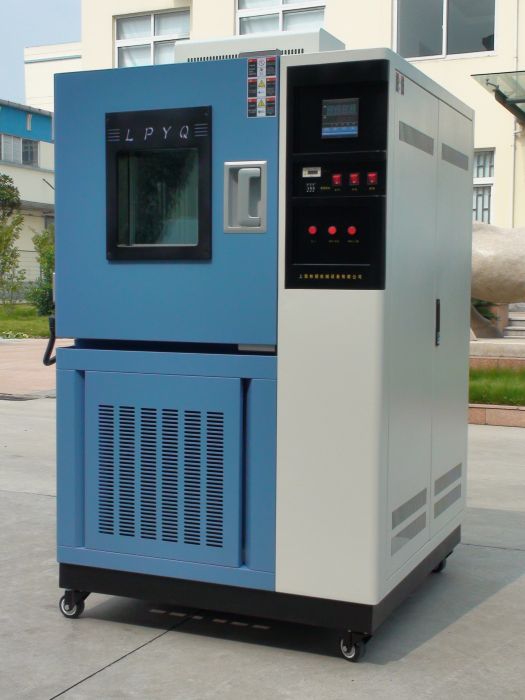

低溫實驗機實物圖低溫實驗機實物圖
3．製冷系統的設計套用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統的運行費用下降到較為經濟的狀態。

箱體結構

低溫實驗機箱體採用數控工具機加工成型，造型美觀大方，並採用無反作用把手，操作簡便。箱體內膽採用進口高級不鏽鋼（SUS304）鏡面板，箱體外膽採用A3鋼板噴塑，增加了外觀質感和潔淨度。
低溫實驗機
大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。配直徑50mm的測試孔，可供外接測試電源線或信號線使用

技術參數

選型

型號
CLM-GD(J)W-100
CLM-GD(J)W -225
CLM-GD(J)W -500
CLM-GD(J)W -800
CLM-GD(J)W -010
工作室尺寸D×W×H
450×450×500
500×600×750
700×800×900
1000×800×1000
1000×1000×1000
外形尺寸D×W×H
1020×800×1580
1070×10301×825
1370×1130×1975
1570×1230×2125
1570×1430×2125
總功率
A:4.5KW
B:4.7KW
C/D;5.5KW
A:5KW
B:6KW
C/D:7KW
A:6KW
B:7KW
C/D:8.5KW
A:8KW
B:11KW
C/D;12KW
A:11KW
B:12KW
C/D:16KW
淨重
A:190kg
B:260kg
C/D:290kg
A:260kg
B:290kg
C/D:330kg
A:320kg
B:390kg
C/D:430kg
A:460kg
B:520kg
C/D:560kg
A:560kg
B:610kg
C/D:690kg

性能指標

溫度範圍
A:-20℃~130℃ B:-40℃~130℃ C:-60℃~130℃ D:-70℃~130℃
濕度範圍
30~98% R?H
波動/均勻度
≤±0.5℃ /±2℃
溫度偏差
+2%、-3%R?H
升溫時間
-20℃~100℃約35min -40℃~100℃約45min -70℃~100℃約55min
降溫時間
25℃~40℃約55min 25℃~60℃約65min 25℃~70℃約80min

溫濕度運行控制系統

控制器
進口微電腦溫濕度集成控制器（溫度直接顯示百分數）
精度範圍
設定精度：溫度±0.1℃、濕度±0.1%R?H，指示精度：溫度± 0.1℃、溫度±0.1%R?H
溫濕度感測器
鉑金電阻?PT100Ω
加熱系統
完全獨立系統，鎳鉻合金電加熱式加熱器
加濕系
外置隔離式，全不鏽鋼鍋爐式淺表面蒸髮式加濕器
除濕系統
採用蒸發器盤管露點溫度層流接觸式加濕器
供水系統
加濕供水採用自動控制且可回收余水，節水降耗
製冷系統
全封閉風冷單級壓縮製冷方式/原裝“泰康”/全封閉風冷複選壓縮製冷方式
循環系統
耐溫低噪音空調型電機，多葉式離心風輪
