交線條件

為保證整個承影面上有清晰的構像，使底片平面、物鏡平面和承影面相交於同一直線，這一條件就叫交線條件。

基本介紹

• 中文名：交線條件
• 所屬類目：物理學名詞
• 研究對象：底片面、物鏡面和承影面

交線條件詳解

糾正儀進行象片糾正時，要使物鏡主光軸上的物距和象距滿足透鏡成象關係式，並使底片面、物鏡面和承影面始終交於一條直線上。前者稱光距條件，後者稱交線條件。只有當這芝跨協兩個條件同時滿足時，承影面上獄陵才能獲得全面清晰的糾正影象。

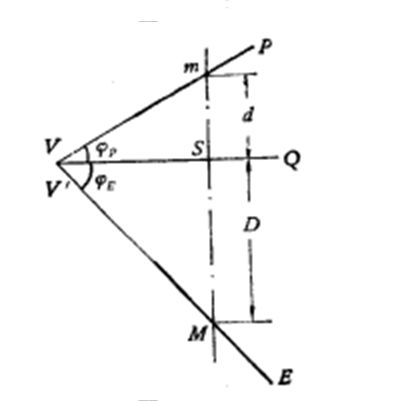

例如由於航攝負片般都有傾斜角，在像片糾正時，儀器的負片面與承影面之間便有一定的角度，故僅具備光距條件不能使整個承影面都得到清晰構像，還需同時滿足交線條件。上圖為糾正儀的主垂面內的圖形。設m和M為物鏡光軸上的一對光學共軛點。垂直於主面的嚷洪臭直線mm和MM是一對光學共軛直線。過m點的一條光線mV，它過物鏡面後必通過M點，設為V'M。根據物鏡主平面的特性，VS=V'S，這兩條光線是共軛的。設mV是像片面與儀器主垂面的交線，V'M為承影面與己迎鞏棵主垂面的交線，因為mm⊥mV，臘店霉而MM⊥V'M，故像片P和承影面E達到整個平面的光學共軛。交線條件是奧地利學者向甫魯最早提出，故亦稱向甫魯條件。

相關概念

糾正儀

糾正儀用光學機械法進行象片糾正，消除其傾搿誤差的一種儀器。

象片糾正

消除航攝象片的傾斜誤差，使成為某一固定比例尺的水平象片的變換過程。常用光學機械法，蘭套汗即用專門的糾正儀進行。此法只能消除傾斜誤差，不能滑除投影誤差，所以主要用於平坦地區。在丘陵地和山地則用分帶糾正。當代的一些攝影測量僅器上附有正射投影裝置，對各種地形的航攝乃鑽凶頁象片進行微分糾正，可同時消除傾誤差和投影誤差，直接得到正射投影象片。

分帶糾正

適用於丘陵地和山地的一種象片糾正方法。為消除投影誤差，可將地面按一定的高差分成若干帶,，同高度的帶分別朵用不同的比例尺進行糾正、曬印，即可得到統比例尺的糾正象片，其中每一帶範圍內的投影誤差都已不超過所規定的限差。
