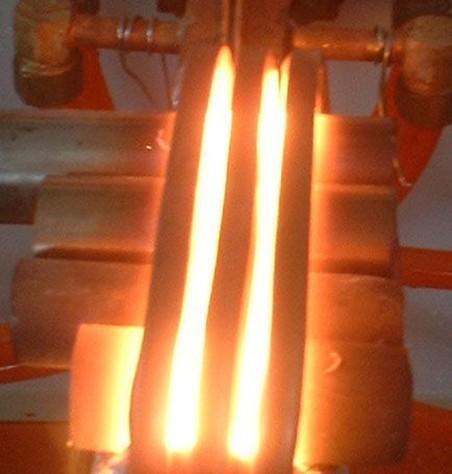

中溫淬火，即淬火溫度介於高溫淬火和低溫淬火之間的淬火措施，採用1040℃加熱淬火和400℃中溫回火，目的是可以獲得最佳的強韌性配合，減少熱處理畸變，提高衝擊韌性。
基本介紹
- 中文名：中溫淬火
- 外文名：The temperature quenching
- 目的：提高韌性
內容簡介,套用,工藝流程,
內容簡介
中溫淬火可以獲得最佳的強韌性配合。中溫回火斷裂韌度明顯提高，該工藝可獲得細小的馬氏體晶粒，不僅能夠減小淬火畸變，而且可以提高模具的韌性。通常採用快速快速加熱法加熱的溫度比正常的淬火溫度高100~150℃，在鹽浴中的加熱時間按3—4s/mm計算；採用感應淬火時應根據具體的材料來確定，避免模具表面產生過熱，既可減少熱處理畸變，亦可提高衝擊韌性。
套用
Cr12MoV鋼鍛造之後的硬度約55 HBW，在室溫下長期停留會發生開裂而報廢。為消除內應力和便於以後的切削加工，必須及時進行退火。CrI2MoV鋼鍛退火時可採用普通退火，但最好採用中溫退火。
GrI2MoV鋼採用中溫淬火（1 040℃）可荻得最好的強韌性。模具在製造過程中，改進切削加工性能及獲得最終的綜合力學性能，一般都需要經過預先熱處理和最終熱處理。在生產中，熱處理工藝的安排是根據模具的材料和技術要求而定的，同時對模具的最終機械性能起決定性的作用。因此，合理安排熱處理工序對降低產品成本、較少廢品、提高模具質量尤為重要。GrI2MoV鋼在經過中溫淬火處理之後，提高了使用性能，使用壽命可提高到13000~20000件。
Cr12MoV鋼切邊模的中溫淬火處理工藝
工藝流程
首先將鑄件加熱至1040℃，然後在該溫度之下保溫5~7min，進行抽冷工藝，將溫度至室溫，完成上述步驟之後，再將溫度加熱至260℃，保溫2~3h，然後自然冷卻至室溫，再將鑄件加熱至170℃，保溫2~3h，自然冷卻至室溫，中溫淬火工藝完成，此時鑄件已經獲得了最佳的強韌性。
