上字形塔

簡介

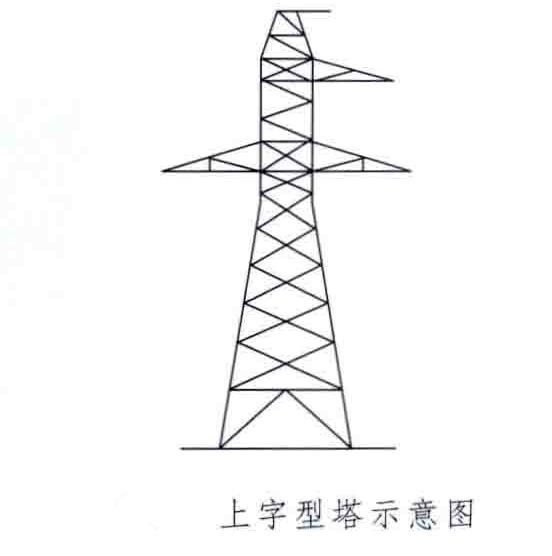

上字型塔是指下層導線橫擔的以上部位呈“上“字形狀的輸電塔。如下圖所示，該型塔頂部只架設一根架空地線，導線呈不對稱的三角形布置。該型塔適用於輕雷區和輕冰區域導線截面較小的輸電線路。

鋼塔桅從型鋼材料的類型上通常分為如下幾類：

1、角鋼塔

主材及腹桿主要採用角鋼製作的鐵塔。根據截面變數不同有三角塔、四角塔、五角塔、六角塔、八角塔。通信最常用的為四角塔和三角塔。

2、鋼管塔

主材採用鋼管，斜材等採用角鋼或者鋼管制作的鐵塔，根據截面形狀分類同角鋼塔，通信使用最多的是三管塔和四管塔。

3、單管塔（獨管塔）

整個塔身採用單根大直徑鋼管制作的懸臂式構築物。

4、桅桿或拉線塔

由中央立柱和縴繩（或拉索）構成的高聳鋼結構。

定義：單管塔是以單根大直徑錐形鋼管為主體結構的自立式高聳鋼結構，塔身橫截面可以加工成圓形和正多邊形兩類，塔段間採用插接連結成整體。

主要特點：插接單管塔塔身橫截面一般為正12邊到正16邊形，採用外爬，爬梯設在塔身外面。

適用高度：40m、45m、50m。

定義：三管塔指塔柱採用鋼管制作，塔身截面為三邊形的自立式高聳鋼結構。

主要特點：三管塔塔柱採用鋼管制作，塔身截面為三邊形，是區別於角鋼的一種高聳鋼結構。

適用高度：40m、45m、50m。
