三菱FX1S-10MR-001是超小程式裝置。
基本介紹
產品描述,產品特點,產品功能,產品參數,
產品描述
三菱 FX系列PLC是小頸棗榆駝形化，高速度，高性能和所有方面都是相當FX系列中最高檔次的超小程式裝置，除輸入出16～25點的獨立用途外，還可以適用於多個基本組件間的連線，模擬控制，定位控制等特殊用途，是一套可以滿足多樣化廣泛需要的PLC。

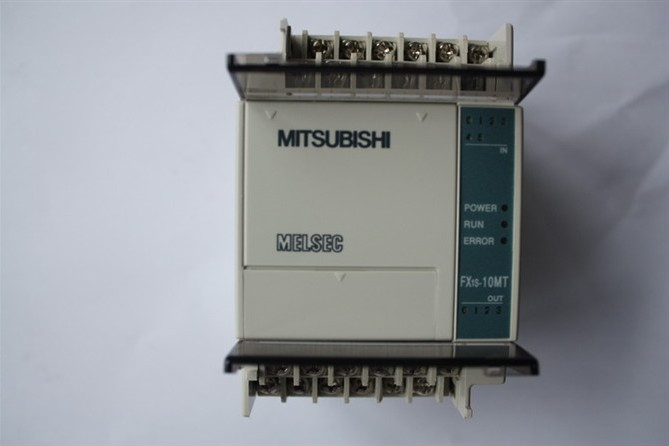

三菱FX1S-10MR-001圖片
三菱FX1S-10MR-001圖片產品特點
FX1S-10MR-001特點
--系統配置即固定又靈活；
--編程簡單；
--備有可自由選擇，豐富的品種；
--令人放心的高性能；
--高速運算；
--使用於多種特殊用途；
--外部機器通訊簡單化；
--共同的外部設備。
產品功能
三菱FX1S-10MR-001 與電氣迴路的接口，是通過輸妹婆霉入輸出部分（I/O）完成的。I/O模組
集成了PLC的I/O電路，其輸入暫存器反映輸入信號狀態，輸出點反映輸
出鎖存器狀態。輸入模組將電信號變換成數位訊號進察烏懂入PLC系統，輸出
模組相反。
化乘晚享的量。
常用的I/O分類如下：
開關量：按電壓水平分，有220VAC、110VAC、24VDC，按隔離方式分，有繼電器隔離和電晶體隔離。
除了上述通用IO外，還有特殊IO模組，如熱電阻、熱電偶、脈衝等模組。
按I/O點數確定模組規格及數量，I/O模組可多可少，但其最大數受CPU
所能管理的基本配置的能力，即受最大的底板或機架槽數限制。
三菱FX1S-10MR-001 產品參數
模型 | I/O總數 | 輸入 | 輸出 | 尺寸mm （寬）*（厚）*（龍櫃高） | ||
數目 | 類型 | 數目 | 類型 | |||
FX1S-10MR | 10 | 6 | 漏型 | 4 | 繼電器 | 60*75*90 |
型 號 | 點 數 | 供電電壓 |
FX1S-30MR-001 | 輸入點：16，14點繼電器輸出 | AC 220V |
FX1S-20MR-001 | 輸入點：12,8點繼電器輸出 | AC 220V |
FX1S-14MR-001 | 輸入點：8,6點繼電器輸出 | AC 220V |
FX1S-10MR-001 | 輸入點：6,4點繼電器輸出 | AC 220V |
內置廈臭提端式24V直流電源 | 24V、400mA直流電源可用於外圍設備，如感測器或其它元件。 |
時鐘功能和小時表功能 | 在所有的FX1SPLC中都有實時時鐘標準。時間設定和比較指令易於操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。 |
持續掃描功能 | 為套用所需求的持續掃描時間定義操作周期。 |
輸入濾波器調節功能 | 可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。 |
元件註解記錄功能 | 元虹探采件註解可以記錄在程式暫存器中。 |
線上程式編輯 | 線上改變程式不會損失工作時間或停止生產運轉。 |
RUN/STOP 開關 | 面板上運行/停止開關易於操作。 |
遠程維護 | 遠處的編程軟體可以通過數據機通信來監測、上載或卸載程式和數據 |
密碼保護 | 使用一個八位數字密碼保護您的程式。 |
項目 | 規格 | 備註 | |
運轉控制方式 | 通過儲存的程式周期運轉 | ||
I/O控制方法 | 批次處理方法（當執行END指令時） | I/O指令可以刷新 | |
運轉處理時間 | 基本指令：0.55至0.7μs 套用指令：3.7至幾百μs | ||
程式語言 | 邏輯梯形圖和指令清單 | 使用步進梯形圖能生成SFC類型程式 | |
程式容量 | 內置2K步EEPROM | 存儲盒(FX1n-EEPROM-8L)可選 | |
指令數目 | 基本順序指令：27 步進梯形指令：2 套用指令：85 | 最大可用167條套用指令，包括所有的變化 | |
I/O配置 | 最大總I/O由主處理單元設定 | ||
輔助繼電器 （M線圈） | 一般 | 384點 | M0至M383 |
鎖定 | 128點（子系統） | M384至M511 | |
特殊 | 256點 | M8000至M8255 | |
狀態繼電器 （S線圈） | 一般 | 128點 | S0至S127 |
初始 | 10點（子系統） | S0至S9 | |
定時器（T） | 100毫秒 | 範圍：0至3276.7秒63點 | T0至T55 |
10毫秒 | 範圍：0至327.67秒31點 | 當特殊M線圈工作時T32至T62 | |
1毫秒 | 範圍：0.001至32.767秒1點 | T63 | |
計數器（C） | 一般 | 範圍：1至32767數16點 | C0至C15 類型：16位增計數器 |
鎖定 | 範圍：1至32767數16點 | C16至C31 類型：16位增計數器 | |
高速計數器 （C） | 單相 | 範圍：-2147483648至+2147483647數 | C235至C238 4點（注意C235被鎖定） |
單相c/w起始 停止輸入 | C241（鎖定）、C242和C244（鎖定）3點 | ||
雙相 | C246、C247和C249（都鎖定）3點 | ||
A/B相 | C251、C252和C254（都鎖定）3點 | ||
數據暫存器 （D） | 一般 | 128點 | D0至D127 類型：32位元件的16位數據存儲暫存器對 |
鎖定 | 128點 | D128至D255 類型：32位元件的16位數據存儲暫存器對 | |
外部調節 | 範圍：0至255 2點 | 通過外部設定電位計間接輸入D8013或D8030&D803114數據 | |
特殊 | 256點（包含D8030，D8031） | 從D8000至D8255 類型：16位數據存儲暫存器 | |
變址 | 16點 | V和Z 類型：16位數據存儲暫存器 | |
指標 （P） | 用於CALL | 64點 | P0至P64 |
用於中斷 | 6點 | 100*至130* （上升觸發*=1，下降觸發*=0） | |
嵌套層次 | 用於MC和MRC時8點 | N0至N7 | |
常數 | 十進位K | 16位：-32768至+32768 32位：-2147483648至+2147483647 | |
十六進位H | 16位：0000至FFFF 32位：00000000至FFFFFFFF | ||
