pslr，峰值旁瓣比，定義為主瓣峰值強度對於最強旁瓣的峰值強度之比。
基本介紹
- 中文名：峰值旁瓣比
- 外文名：peak side lobe ratio
PSLR，peak side lobe ratio，多用於雷達信號脈衝壓縮後對信號的評估。
一般來說，FMCW信號的脈衝壓縮可以通過匹配濾波器來實現。匹配濾波是一種線性濾波，最基本特點就是在輸入噪聲為白噪聲的條件下，經過匹配濾波以後，可以得到輸出信噪比最大的信號。信號經過匹配濾波器輸出以後，不再具有輸入信號的形狀特徵，而是保持了與輸入信號自相關積分的形式。因此，匹配濾波器可以看成計算輸入信號自相關函式的網路。
脈衝壓縮理論是相關接受理論和匹配濾波理論的一個具體的實際套用。為提高信號的速度和距離分辨力，需要在發射端發射大時寬的寬頻信號。而窄帶脈衝具有較寬的頻頻寬度，對發射信號進行相關的頻率調製，就可以讓大時寬信號具有和窄帶脈衝一樣的頻寬。假設FMCW信號脈寬為，由匹配濾波壓縮以後，頻寬就變為，且時寬頻寬積，這個過程就是脈衝壓縮。實際上，該過程就是對接收信號進行匹配濾波，匹配濾波器的衝擊回響即是輸入信號的復共軛函式。
FMCW信號經過匹配濾波器後的脈衝壓縮信號，它是固定載頻的信號函式，因為發射信號的頻譜和壓縮網路函式的頻譜是以“相位共軛匹配”的。當時，輸出函式近似為Sinc函式。
脈衝壓縮過程進行仿真時，產生時寬T=50us，頻寬B=20MHz的FMCW信號，並用抽樣頻率Fs=200MHz對信號進行採樣。然後利用匹配濾波法對信號進行脈衝壓縮，可得到壓縮後的結果及局部放大後的效果。

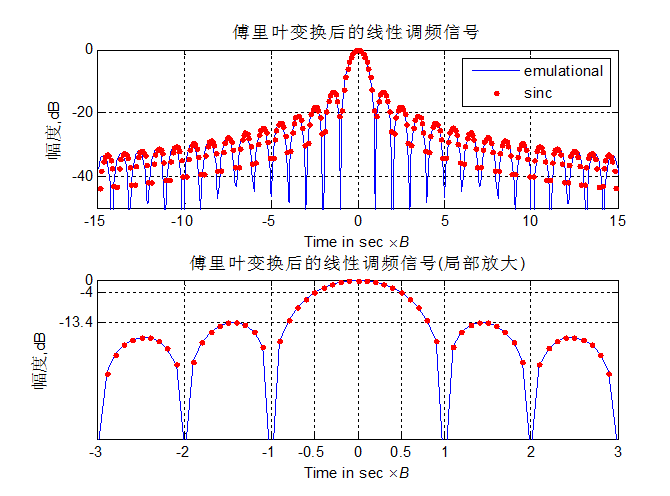

圖1
圖1中，時間軸是歸一化後的標度，藍線表示脈衝壓縮後的信號，紅點是理論上應該得到的Sinc曲線。最高的主瓣與第二高的主瓣之差，即是PSLR（峰值旁瓣比），大小-13.4dB，與理論相符合。
