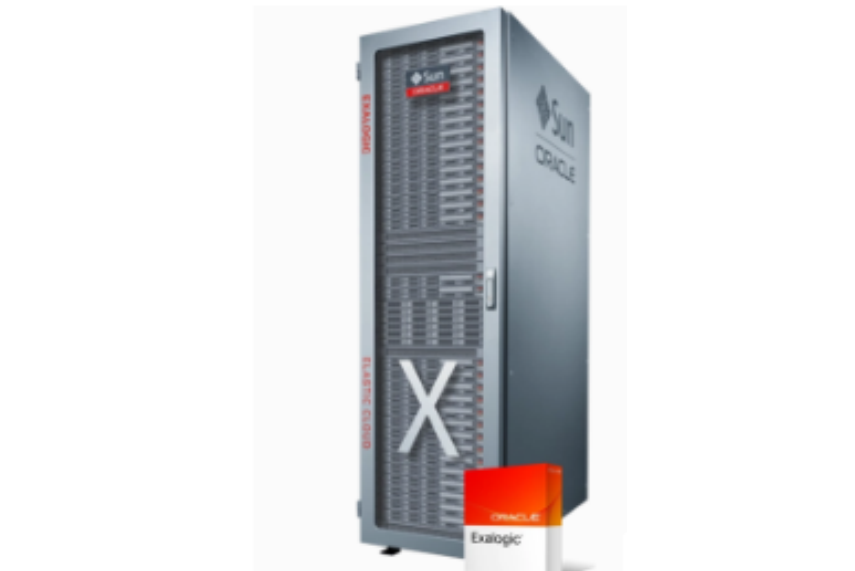

Oracle Exalogic 中間件雲伺服器（以下簡稱 Exalogic）是一種數據中心構建塊，它的設計目的是為了讓企業能夠快速部署和供應任務關鍵型高性能私有雲和公有雲。Exalogic 是一種集成設計的系統，它將計算、網路和存儲硬體與虛擬化、作業系統和管理軟體集成在一起。Exalogic 為來自Oracle 和數百家第三方供應商的、從中間件和自定義應用程式到打包應用程式的儘可能廣泛的業務應用程式負載提供突破性的性能、可靠性、可用性、可伸縮性和投資保護。
基本介紹
- 中文名：中間件雲伺服器
- 外文名：oracle exalogic
- 簡稱： Exalogic
- 作用：降低業務風險、保護 IT 投資
主要價值,包括內容,硬體規格,
主要價值
Exalogic：運行業務應用程式的必然選擇
目前，許多組織在以其業務需要的速度處理業務事務方面能力有限。這讓他們只能囿於相對封閉的業務模式，這樣的業務模式讓他們無法抓住市場機遇。Exalogic 能夠在消除安全問題的同時，將多種應用程式整合到同一系統上以便作為私有雲或公有雲來提供。Exalogic 可在以下三個主面方面為客戶帶來價值：
抓住市場機遇
· 對於後端應用程式，通過應用程式調優實現了卓絕的性能，從而將業務執行速度提高多達 10 倍
· 對於前端應用程式，大幅縮短應用程式回響時間並提高可用性，從而改善客戶購買體驗
· 與傳統平台相比，這一平台為應用程式提供高達 5 倍的速度，從而能夠快速回響市場需求
降低業務風險、保護 IT 投資
· 採用真正的應用程式隔離來保護敏感數據
· 降低部署和維護應用程式的複雜度，同時最大程度提高應用程式的可用性和用戶生產效率
· 無需額外費用即可安心享受由行業領先的“集成設計系統白金支持”提供的 5 分鐘內支持 SLA
降低應用程式部署成本和複雜度
· 在虛擬化環境中以按鈕方式方便地部署和/或整合任務關鍵業務應用程式和中間件
· 通過易用、內置的負載平衡簡化應用程式交付
· 通過內置的應用程式到磁碟管理，根據業務優先權合理分配應用程式資源
Exalogic的主要組件
包括內容
Oracle Exalogic 軟體包括：
· Exabus：Exabus 是一種將 Exalogic 的計算、存儲和網路組件連線在一起的通信結構。它由基於Oracle的InfiniBand 技術而構建的固件、設備驅動程式和應用程式 API 組成，InfiniBand 技術是 Exalogic 的卓越性能和資源效率的堅實基礎。 Exabus 為應用程式提供完全的乙太網模擬，並且通過與 Oracle Cloud Application Foundation 中間件的特殊集成，提供超低延遲的遠程直接記憶體訪問。
· Oracle VM Server for Exalogic：該軟體是經過高度最佳化的、支持 Exabus 的 I 型hypervisor，通過使用該軟體，可以讓 Exalogic 託管虛擬伺服器（稱為 vServer），在這些虛擬伺服器上運行針對 Exalogic 而最佳化的 Oracle Linux 版本。 在所有虛擬化技術中，Oracle VM for Exalogic 提供了最高性能和最低開銷，並且它是唯一在生產環境部署中被 Oracle 全部軟體組合全面支持的 I 型hypervisor。
· Traffic Director：該軟體是一種集成式套用調度控制器 (ADC)，它能執行從標準的負載平衡到複雜的流量整形、流量計量和安全實施等一切任務。 Traffic Director 提供原生 Exabus 集成以實現最高的性能、可管理性和安全性，它的存在讓用戶不再需要成本高昂的外部負載平衡設備。
· Exalogic Control：通過使用該軟體，用戶可以管理和監視系統硬體、執行固件和軟體升級、創建用戶帳戶和用戶、創建和管理虛擬資源（虛擬伺服器、虛擬網路和虛擬存儲）、實時監視所有系統資源的使用情況。Exalogic Control 直接運行於 Exalogic 硬體上，您可以通過 GUI、命令行或 Java API 來訪問它。 該軟體為系統管理員、雲管理員和雲用戶提供了全面的雲管理功能。
· 作業系統：Exalogic 包括對 Oracle Linux UEK 和 Oracle Solaris 作業系統的專門擴展，旨在不影響與現有 Linux 和 Solaris 應用程式兼容性的同時增強應用程式的性能和可管理性。這意味著，所有經過相應 Oracle Linux 或 Solaris 版本認證的 Oracle 軟體都將得到 Exalogic 的完全支持和最佳化。
· 存儲管理軟體： Exalogic 包括一個全面的存儲管理系統，該系統提供快照、卷克隆和遠程複製以用於備份和災難恢復。
Exalogic 硬體
Oracle Exalogic X4-2 硬體包括：
· 聚合結構：Exalogic 的基礎在於其超高性能的聚合 I/O 背板，該背板專門使用 Oracle QDR InfiniBand 硬體和軟體開發而成。 每種 Exalogic 硬體配置均包含多個 QDR InfiniBand 交換機，這些交換機用作連線數據中心乙太網的網關，並將 Exalogic 系統中的所有組件連線在一起。 這種聚合結構不僅支持對共享存儲的訪問，還作為物理平台支持虛擬乙太網的創建，通過所創建的虛擬乙太網，雲應用程式可以連線到可通過數據中心的標準乙太網訪問的任何其他應用程式。 該 Exalogic 結構實現了極低的延遲（速度通常比乙太網快 10 倍），吞吐量高達 40Gb/s，此外還實現了完全冗餘的集成式端點安全性以及高度可伸縮性，無需停機即可在毫無或沒有明顯性能降低的情況下擴展到多達數千虛擬和物理伺服器。
· 計算節點：Exalogic 計算節點是一些獨立的小伺服器，它們配有 Intel Xeon CPU、高速 DIMM 記憶體、冗餘 InfiniBand 主機通道適配器 (HCA) 和冗餘固態磁碟 (SSD)。 每個計算節點可以運行 Oracle Linux、Oracle Solaris 或 Oracle VM Server 虛擬機管理程式的一個實例。無需任何停機即可在 Exalogic 配置中添加或刪除這些計算節點。
· 集成式存儲：Exalogic 特別提供了一個完全集成的企業級 ZFS 存儲設備，該設備用作整個 Exalogic 雲的主共享存儲。 該存儲子系統採用 Oracle 企業級存儲產品和技術構建而成，其設計旨在實現完全冗餘，以便為生產環境提供最高的容錯能力和可服務性。 該 Exalogic 存儲子系統裝備有高性能 DIMM 和閃速存儲器，以便在要求最高的檔案存儲負載情況下提供最佳讀/寫性能。
硬體規格
Exalogic X4-2 | 八分之一機架 | 四分之一機架 | 半機架 | 全機架 | |
總體規格 | |||||
·處理器核心 | 96 | 192 | 384 | 720 | |
·記憶體 | 1 TB | 2 TB | 4 TB | 7.5 TB | |
·集成式磁碟存儲 | 80 TB | 80 TB | 80 TB | 80 TB | |
電源 | |||||
·最大 | 4.128 kW 4.211 kVA | 6.040 kW 6.161 kVA | 10.184 kW 10.388 kVA | 17.516 kW 17.866 kVA | |
·典型 | 2.890 kW 2.947 kVA | 4.228 kW 4.313 kVA | 7.129 kW 7.271 kVA | 12.261 kW 12.506 kVA | |
製冷 | |||||
·最大 | 14093 BTU/小時 14868 kJ/小時 | 20621 BTU/小時 21755 kJ/小時 | 34768 BTU/小時 36680 kJ/小時 | 59800 BTU/小時 63089 kJ/小時 | |
·典型 | 9865 BTU/小時 10408 kJ/小時 | 14434 BTU/小時 15228 kJ/小時 | 24338 BTU/小時 25676 kJ/小時 | 41680 BTU/小時 44162 kJ/小時 | |
氣流（從前往後） | |||||
·最大 | 652 CFM | 955 CFM | 1610 CFM | 2769 CFM | |
·典型 | 457 CFM | 668 CFM | 1127 CFM | 1938 CFM | |
重量 | |||||
·安裝後 | 526 公斤 1160 磅 | 599 公斤 1320 磅 | 755 公斤 1665 磅 | 1030 公斤 2131 磅 | |
·送貨 | 400 公斤 880 磅 | 490 公斤 1078 磅 | 675.5 公斤 1486 磅 | 1049.09 公斤 2270 磅 | |
10 GbE 網路接口（最大） | 16 | 16 | 16 | 32 | |
配電裝置(PDU) | |||||
·HV 3 相 24kVA | Y | Y | Y | Y | |
·LV 3 相 24kVA | Y | Y | Y | Y | |
·HV 1 相 22kVA | Y | Y | Y | Y | |
·LV 1 相 22kVA | Y | Y | Y | Y | |
·HV 3 相 15kVA | Y | Y | Y | N | |
·LV 3 相 15kVA | Y | Y | Y | N | |
·HV 1 相 15kVA | Y | Y | Y | N | |
·LV 1 相 15kVA | Y | Y | Y | N | |
管理交換機 | 1 | 1 | 1 | 1 | |
·(48) GbE 連線埠 (BASE-T) | |||||
存儲子系統 | 1 | 1 | 1 | 1 | |
·(4) QDR InfiniBand 連線埠（每個存儲機頭一個活動連線埠和一個備份連線埠） ·6.4 TB 固態磁碟讀快取 ·292 GB 固態磁碟寫快取 ·80 TB 串列連線 SCSI (SAS) 磁碟 ·(2) GbE 管理連線埠 | |||||
InfiniBand 主幹交換機** | 0 | 0 | 1 | 1 | |
·(36) QDR InfiniBand 連線埠 ·(1) GbE 管理連線埠 (BASE-T) | |||||
InfiniBand 網關交換機** | 2 | 2 | 2 | 4 | |
·(32) QDR InfiniBand 連線埠 (BASE-T) ·(8) 10GbE 連線埠 (LC – SFP+) ·(1) GbE 管理連線埠 (BASE-T) | |||||
Exalogic X4-2 | 八分之一機架 | 四分之一機架 | 半機架 | 全機架 |
計算節點 | 4 | 8 | 16 | 30 |
·(2) Intel 2.7 GHz Xeon（12 核）處理器 ·256 GB 1600 MHz RAM ·(2) 400GB SSD (RAID1) ·(1) 雙連線埠 QDR InfiniBand HCA (PCIe 3.0) ·(1) GbE 管理連線埠 (BASE-T) ·冗餘電源 | ||||
工作溫度： | ||||
·5 至 32 攝氏度（59 至 89.6 華氏度），10% 至 90% 相對濕度，無冷凝 ·海拔工作溫度：最高 3048 米，900 米以上每上升 300 米最高環境溫度下降 1 攝氏度 | ||||
物理尺寸（未包裝） | ||||
·高度：42U，78.66 英寸（1998 毫米） ·寬度：23.62 英寸（600 毫米） ·深度：47.24 英寸（1200 毫米） | ||||
預安裝軟體 | ||||
·Oracle Exalogic（計算節點）基本映像 ·存儲系統軟體 ·Oracle Exalogic 配置實用程式 | ||||
相關規定 | ||||
· 產品安全性：UL/CSA 60950-1, EN 60950-1, IEC 60950-1 CB Scheme（不同國家和地區之間存在差異） ·EMC · 放射性：FCC CFR 47 Part 15, ICES-003, EN55022, EN61000-3-11, EN61000-3-12 · 抗干擾性：EN55024 ·放射性和抗干擾性：EN300 386 | ||||
認證 | ||||
· North America (美國國家認可實驗室) · European Union (歐盟) · International CB Scheme（國際CB方案） · BIS HSE Exemption (印度) · BSMI (中國台北) · RCM (澳大利亞) · CCC (中國) · MSIP (韓國) · VCCI (日本) | ||||
歐盟指令 | ||||
· 2006/95/EC 低電壓指令 · 2004/108/EC 電磁兼容指令 · 2011/65/EU 危害性物質限制指令 · 2012/19/EU 報廢電子電氣設備指令 | ||||
1） 所有引用的標準和認證來自最新的官方版本。更多細節,請與你的銷售代表聯繫。 2） 其他國家法規/認證可能適用。 3） 在某些情況下，如適用，監管和合規認證只在組件級別。 | ||||
