checkerboard

checkerboard函式用於創建一個棋盤圖像，在matlab命令視窗中鍵入help checkerboard或doc checkerboard即可獲得該函式的幫助信息。

基本介紹

• 中文名：黑白、棋盤圖像
• 外文名：checkerboard
• 類別：計算機編程

功能

創建一個黑白或者說棋盤格圖像。

調用格式

I = checkerboard

I = checkerboard(n)

I = checkerboard(n,p,q)

函式簡介

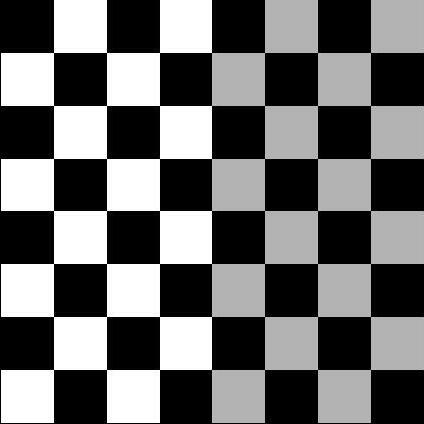

（1）I = checkerboard 創建一個8X8的正方形、4個可識別邊角的棋盤圖像，每個正方形的邊長為10個像素。棋盤圖像分為亮部分和暗部分，棋盤左邊為亮部分、白色，右邊為暗部分、黑色。

（2）I = checkerboard(n) 指定棋盤圖像中每個正方形單元的邊長為n個像素。

（3）I = checkerboard(n,p,q) 創建一個2p×2q個單元的矩形棋盤圖像，每個單元的邊長為n個像素。如果你忽略q,MATLAB將會默認q=p，整個棋盤圖像為正方形。

舉例說明

創建一個棋盤圖像，每個小正方形單元的邊長是20個像素：

I = checkerboard(20);

imshow(I)

創建一個4×6的棋盤圖像：

J = checkerboard(10,2,3);

figure, imshow(J)

創建一個黑白棋盤圖像：

K = (checkerboard ＞ 0.5);

figure, imshow(K)
