ZCuPb15Sn8

ZCuPb15Sn8是一個工業材料，鑄造銅合金在缺乏潤滑劑和用水質潤滑劑條件下，滑動性和自潤滑性能好，易切削，鑄造性能差，對稀硫酸耐蝕性能好。用途：表面壓力高，又有側壓力的軸承，可用來製造冷軋機的銅冷卻管，耐衝擊負荷達50MPa的零件，內燃機的雙金屬軸瓦，主要用於最大負荷達70MPa的活塞銷套，耐酸配件。

基本介紹

• 中文名：ZCuPb15Sn8
• 材料名稱：鑄造銅合金(15-8鉛青銅，金屬型)
• 牌號：ZCuPb15Sn8
• 標準：GB/T 1176-1987

化學成份

銅 Cu ：其餘

錫 Sn ：7.0～9.0

鋅 Zn：≤2.0(不計入雜質總和)

鉛 Pb：13.0～17.0

磷 P：≤0.10(雜質)

鎳 Ni：≤2.0(不計入雜質總和)

鋁 Al：≤0.01(雜質)

鐵 Fe：≤0.25(雜質)

錳 Mn：≤0.2(雜質)

矽 Si ：≤0.01(雜質)

銻 Sb ：≤0.5(雜質)

硫 S ：≤0.10(雜質)

註：雜質總和≤1.0

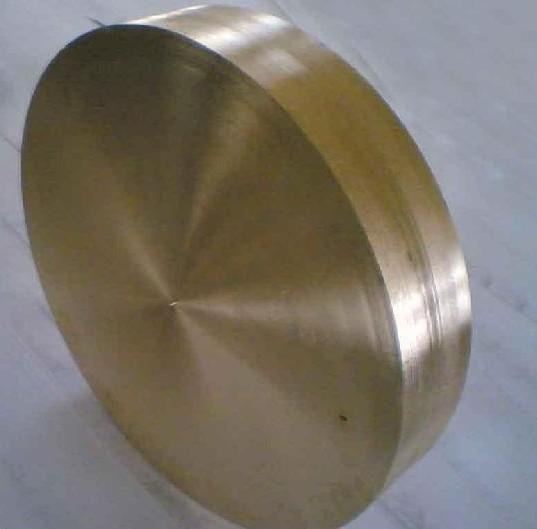

ZCuPb15Sn8鑄造鉛青銅

力學性能

抗拉強度 σb (MPa)：≥200

屈服強度 σ (MPa)：≥100

伸長率 δ5 (%)：≥6

硬度 ：≥635HB(參考值)

熱處理規範

：加熱溫度1200～1250℃；澆注溫度1150～1200℃。

鑄造方法

：金屬型鑄造
