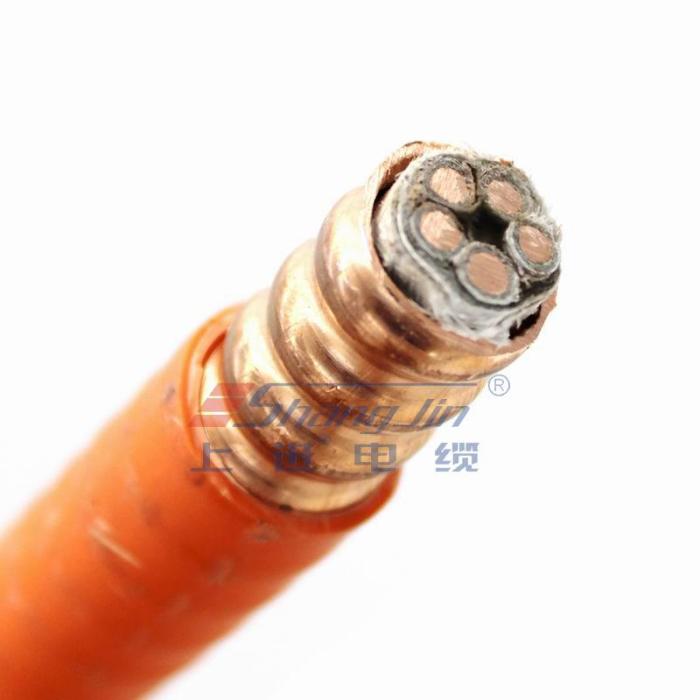

YTZW系列低煙無鹵護套金屬護套無機礦物絕緣電力電纜的導體採用多股銅絞線，絕緣採用耐高溫合成雲母帶機械繞包，絕緣層外採用無鹼玻璃纖維密實填充，護套採用銅帶縱包後焊接成銅管，再經連續滾軋波紋成型。特定要求金屬護套不能裸露場合，可以在外面加一層聚烯烴（低煙無鹵）護套。該產品由上海永進電纜（集團）有限公司獲得國家專利證書，投入數千萬資金引進進口生產設備，年產量達10億元。
基本介紹
- 中文名：金屬護套無機礦物絕緣電力電纜
- 型號：YTZW
- 標準：BS 6387
- 專利號：ZL 2009 1 0055271.6
- 電壓等級：0.6/1KV
- 生產廠家：上海永進電纜（集團）有限公司
產品結構,主要特性,產品執行標準,產品檢測報告,套用領域,使用要求,
產品結構
導 體：採用多股銅絞線。
絕 緣：採用耐高溫合成雲母帶機械繞包。
填充層：採用無鹼玻璃纖維密實填充。
護 套：採用銅帶縱包後焊接成銅管，再經連續滾軋波紋成型。
使 用：該產品為國內原創，國際上沒有原型。產品較之BTTZ系列相比，保持了高度防火特性的同時，可以做到連續大長度，95㎜2以內也可以做成多芯成組電纜，克服了接頭過多、施工難度過大的缺點。
YTZW結構圖
YTZW結構圖
專利證書：
專利證書
專利證書
主要特性
1.防火性能優越，耐火等級超過英國標準BS6387-1994中規定的C類950℃~1000℃1.5h燃燒要求，同時，在燃燒中能承受水噴與機械撞擊。
2.連續生產長度長，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，長度可達2000米以上。中間無需任何接頭。
3.截面大、單芯電纜截面可達630mm2，多芯電纜可達240 mm2。
4.具有柔性，電纜可以盤在電纜盤上，其彎曲半徑>20D。
5.燃燒時無毒無煙，燃燒後不產生任何有害氣體，是一種環保綠色產品。
6.過載能力大，電纜不僅載流量大，而且具有較大的過載能力。過載時電纜的允許工作溫度達250℃。
7.耐腐蝕性好，無機礦物絕緣防火電纜採用銅護套不需要穿管，銅護套耐腐蝕性好。
8.無電磁干擾，電纜與信號、控制等電線電纜同時敷設時，無機礦物絕緣防火電纜在銅護套的禁止下，不會對信號線、控制電纜傳輸的信號產生干擾。
9.安全性好，該電纜除了在火焰中正常供電，起動滅火設備，減少火災損失，同時對人身安全也特別可靠，其銅護套是最好的接地線，大大提高了接地保護靈敏度和可靠性。
10.無機礦物絕緣防火電纜的運輸和安裝近似於普通電纜，比較簡單。
11.經濟性好，無機礦物絕緣防火電纜由於製作工藝先進，安裝簡單，再同等條件下其綜合費用比BTTZ礦物絕緣電纜明顯降低。
產品執行標準
產品執行標準：
1.JG/T 313-2011額定電壓750V及以下金屬護套無機礦物絕緣電纜及終端。
2.BS 6387:1994在火焰條件下電纜保持電路完整性的性能要求。
3.遵循相應的企業標準。
產品檢測報告
國家防火建築材料質量監督檢驗中心出具報告
YTZW檢測報告
套用領域
主要有消防設備供電，防火電梯供電、環境溫度較高的場所、要建築或人員密集的建築物中設備及照明系統供電、需要特別清潔衛生的場所、易燃易爆的重要場合等。
使用要求
1、安裝條件：適宜梯架方式明敷，也可以橋架敷設或埋設，單根單芯不宜穿金屬管。
2、安裝工藝：有專用連結件，具體參照廠家《安裝指導手冊》。
3、注意事項：電纜的支持與固定
A、水平吊架允許跨距 1）電纜外徑≤20㎜，允許跨距400㎜
2)電纜外徑>20㎜，允許跨距800㎜。
B、垂直支架允許跨距 1）電纜外徑≤20㎜，允許跨距1500㎜
2)電纜外徑>20㎜，允許跨距1000㎜ 。
C、在電纜橋架中敷設，固定電纜的允許跨距可參照a、b項。
D、電纜的彎曲半徑為20D（電纜外徑）。
E、單芯電纜的固定，不應採用磁性閉合的高導磁材質構成，例如用鐵絲綑紮等，可以用非磁性材料固定，或磁性不閉合磁質構件固定。
F、單芯電纜的固定構件的機械強度，應驗算短路電動力條件。固定間距應避免交流震動及其噪聲。
G、分割電纜銅護套嚴禁用鋼鋸及易產生金屬屑或毛刺的工具。
H、電纜開剝接頭處嚴禁有金屬及毛刺嵌入無機絕緣材料中。
