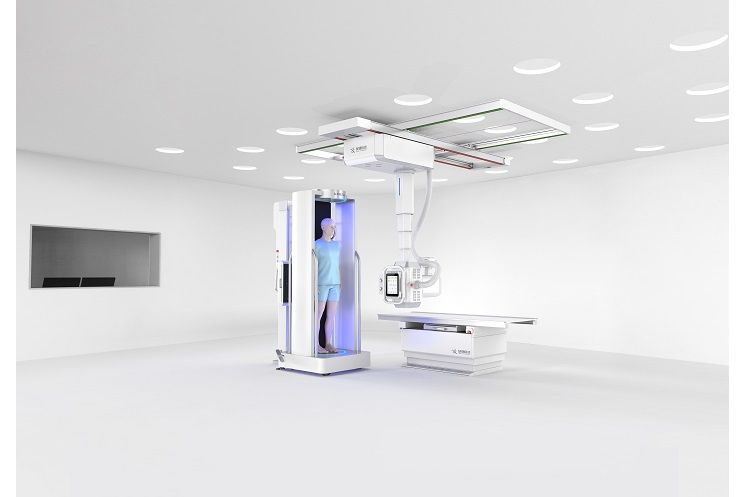

WR-3D是安健科技基於數位化X線攝影技術創新的負重位動態三維影像重建系統。 該技術旨在通過解決CT、核磁等設備無法解決的立位3D成像問題,實現在立位狀態下的周身三維掃描與重建。

全新的WR-3D負重位多角度三維攝影技術,該技術旨在通過解決CT、核磁等設備無法解決的立位三維掃描與診斷信息,實現在立位狀態下的周身三維掃描與重建。

基本介紹

  • 中文名:負重位CT
  • 外文名:WR-3D
成像原理,核心優勢,臨床價值,臨床使用,脊柱側彎篩查,

成像原理

在成像原理方面使用的是大C的Cone Beam錐束成像技術,有別於傳統螺旋CT的扇形束或類扇形束掃描重建方法,錐束成像採用平板探測器作為X線探測設備,X線和探測器環繞患者進行圓周運動實現不同角度的數據採集,並通過三維重建算法重建出患者掃描部位的三維容積圖像。相對於螺旋CT具有更大的錐角及更大的Z軸覆蓋範圍,得益於平板探測器較小的像素尺寸及圓周掃描的特性,錐束成像具有低劑量、空間解析度高、三維空間各向同性等特點。

核心優勢

WR-3D具有業內最大FOV為350mm,可以支持全腹部及雙下肢掃描重建,臨床套用面更大。
WR-3D在選配負重位全脊柱容積掃描成像與測量功能包後,支持多段序列大範圍掃描,可以實現全脊柱、雙下肢的三維掃描重建,具有更大的Z軸覆蓋範圍。
WR-3D檢查速度快,安全性高:系統無需複雜定位,掃描流程簡潔高效,掃描一個病人單個部位,檢查加重建時間在3分鐘以內,業內最快,且無碰撞風險。同時WR-3D的操作流程簡潔,醫生學習成本低。

臨床價值

基於CBCT的掃描方式並且能完成負重位狀態下部位三維掃描與重建的全新技術,可支持三維影像掃描信息實時同步處理。
數位化X線設備平台打造,劑量輻射水平遠低於CT,將原本DR的圖像由二維擴展到三維,獲得橫斷、矢狀、冠狀多方點陣圖像。
相較於普通平片下的負重位掃描,WR-3D能夠避免二維狀態下的組織結構重疊、密度解析度不足、組織解剖結構難以分辨等問題,能全面的呈現被檢查部位在多個角度下的三維影像信息,極大的降低了二維負重位檢查帶來的漏診率。

臨床使用

關節磨損、膝關節炎與骨關節炎等關節退行性改變,長時間的內翻負荷會造成內側關節軟骨、骨性關節面的磨損。針對此類疾病負重位檢查能更加真實反映膝關節結構中脛骨、股骨、髕骨實際對位關係和關節面的形態特徵及關節間隙大小,對膝關節骨關節病診斷準確率高。
WR-3D三維全脊柱掃描,無需進行角度拼接,即可完成脊柱三維影像重建,消除二維Cobb角度測量的誤差,可以實現包括Cobb角、前/後凸角、椎體偏移/旋轉向量圖、椎體旋轉角條形圖、矢/冠狀面垂直軸偏距數據的自動測量;不僅可以對脊柱冠狀面參數進行精準的定量評估,還可對頸椎前凸、後凸、腰椎前凸和後凸進行非常精準的評估。
WR-3D技術可以完成多部位的三維掃描重建,例如像頸椎曲度改變的立位三維狀態評估、全下肢三維容積掃描重、寰樞椎半滑脫、拇外翻的測量與診斷等等。
WR-3D
臨床使用

脊柱側彎篩查

WR-3D採用錐束CT的成像方式,球管和平板固定不動,通過站台帶動病人勻速旋轉一卷再通過實時幾何校正技術、自適應疊代參數計算算法等專利技術重建出多層影像。描一個病人單個部位,檢查加重建時間在3分鐘以內,且無碰撞風險。
並且,WR-3D自動測量系統支持負重位三維Cobb角度、負重位三維椎體旋轉角、骨盆相關參數、矢狀面失衡參數等參數自動測量,還可生成脊柱3D列印模板,可有效重建出整個脊柱形態,帶來最直觀感受。此外,三維測量系統可支持測量結果一鍵導入測量報告,支持列印和導出,為脊柱檢查提供有效數據支撐。
