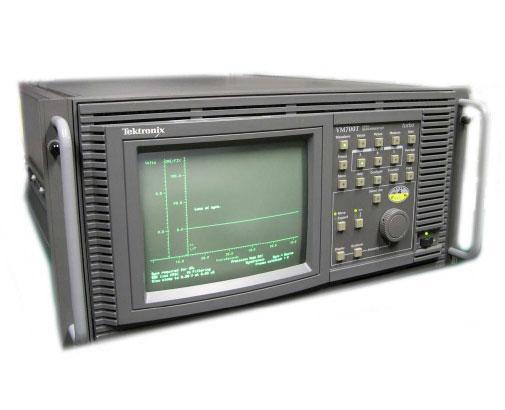

VM700T的自動模式(Auto mode),可以迅速而又自動地完成標準視頻傳輸測量，這些測量包括CCIR REP.624-1,Rec.567和Rec.569等規定的項目。
基本介紹
- 外文名：VM700T
- 性質：科學
- 類別：計算機
- 套用：自動生產測試等
自動視頻測量系統,測量的圖形顯示,特點和優點,套用,選件,
自動視頻測量系統
無論是場消隱期間或全場測量均可進行，並能與用戶定義的測量容限相比較。當測量結果超出所規定的上，下容限時，儀器就會發出提示或是告警信息。並可按照操作者預定的時間或者受某一指定事件的觸發而自動生成和列印測量報告。
測量的圖形顯示
儀器的測量模式（Measure mode）可以自動地用圖形實時顯示測量結果。場消隱期或全場測量的各個項目。包括噪聲頻譜，群時延。K因子，微分增益和微分相位等均能以清楚，直觀，易於了解的形式呈現在螢幕上，並可以給出數字關係的測量顯示。這種顯示具有極快的測量刷新速率（每秒可達30次），這對於需要就信號的變化作出快速分析以及提供瞬間及時的調整是十分有用的。用戶定義的測量容限植可以直觀地反映在每種圖形顯示中，從而用於生成測量報告或成為用戶定義的宏指令。例如，可通過數據機撥號報出測量結果並控制信號路徑。參考於基準的相對測試方式，可使信號源歸一化或消除測量過程中的信號通道誤差。在NVRAM中可存儲多至兩路的視頻基準。此外，通過VM700T FTP驅動器，可將視頻基準下栽到PC機而後輸入另一台VM700T以供繼續使用。運行中的平均值模式可以用來減小噪聲的影響。用戶還可以按照自己的測量要求，編制測量項目和報告格式。
VM700T具有強大的測試信號搜尋能力，能夠十分迅速並且自動地定位和識別被選測量項目的有效測試信號，這樣可免除測試信號手動定位的令人厭煩的時間消耗。
特點和優點
集多種功能於一身
--數字波形監視器
--數字矢量示波器
--圖象顯示
--群時延和頻率回響測量
--噪聲測量
--自動測量裝置
自動模式
--演播室，STL，地球站和發射台PAL電視信號的無人監視
--用戶可自行規定的測量容限
測量模式，可提供被測項目的圖形顯示
--ICPM
--K因子
--微分增益和微分相位
--色度/亮度時延
--彩條
--以基準值為參考的多種測量
--所有標準測試信號的組合
獲獎的用戶界面
最新式的結構體系
極其快速的刷新速度
並行和串列印表機連線埠
三通道輸入
通道差值模式
外接VGA顯示器連線埠
全文檔遙控操作
用於分析和文檔記錄的硬拷貝
套用
質量保證和信號順應性測試
自動生產測試
演播室，STL，地球站和發射台PAL電視信號的無人監視
寬頻網路監視
選件
VM700T1S是用於數字視頻信號測量的專用選件，可對SDI信號進行全面的分析、測量。
VM700T11是用於PAL電視信號進行全面分析測量的專用選件。
VM700T還有專門用於攝象機、圖文信號、同步定時漂移測量、分量測試、音頻測量等的專用選件，以滿足業內專業用戶的需求
