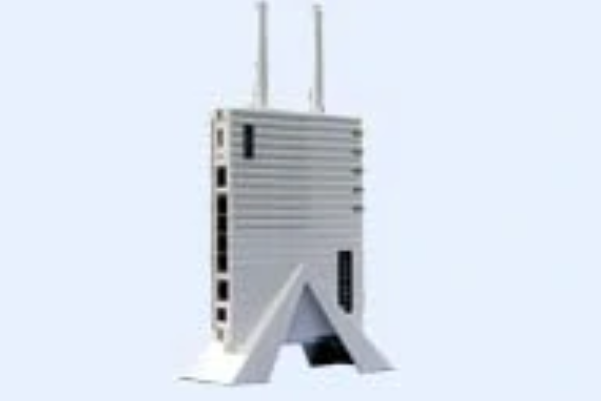

TD-SCDMA網關

TD-SCDMA網關，支持WIFI功能（802.11 a/b/g/n）和3G/3.5G TD-SCDMA無線網路功能，同時系統載入了廣域網通信VPN隧道、WIFI區域網路傳輸的安全認證等安全功能，實現無線區域網路和無線廣域網的無縫連線，為用戶提供高速、安全、可靠的移動寬頻服務。本設備是一款廣泛套用於中小企業和家庭無線聯網的設備，同時設備也可以套用於金融，水利，環保，電力，郵政，氣象等行業，實現無線數據高速、安全、可靠數據傳輸

基本介紹

• 中文名：TD-SCDMA網關
• CPU：工業級ARM9 CPU，200MPS
• FLASH：8MB（可擴展至32MB）
• SDRAM：64MB（可擴展至256MB）

主要參數

無線參數

3G/3.5G無線參數

2.1 TD-SCDMA/HSDPA/HSUPA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz

2.2 數據速率

Downlink up to 2.8Mbps

Uplink up to 384Kbps

技術參數

WIFI技術參數

3.1支持802.11 a/b/g標準，速度支持6M/9M/12M/18M/24M/36/48/54Mbps最高可達 108M

3.2 支持WAP加密，內置WAP和WAP 2.0，內建64位和128位的WEP加密

3.3 支持WEP加密，內置802.11I 4.0 WEP（128位和64位）TKIP、AES和CCMP等硬體安全引擎

四、 硬體系統

4.1

4.4 接口：

乙太網口：

4個 10/100 Base-T 乙太網交換口, 1,5 kV isolation transformer

1個10/100M WAN口

USB接口：

1個USB2.0 HOST接口

串口：

RS232 serial port, (Support RS422/RS485 if needed)

Rate:110bps~230400bps

Data bits :7 or 8

Parity: None, Even, Odd

Stop bits: - 1 or 2

Flow contro: None or RTS/CTS

Protection – 15 kV ESD and short circuit

Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)

指示燈：

具有WIFI、WAN、電源、通信、線上及乙太網口LINK/ACT指示燈

天線接口：

3G/3.5G天線接口：標準SMA陰頭天線接口，特性阻抗50歐

WIFI天線接口：標準SMA陽頭天線接口，特性阻抗50歐

SIM/UIM卡接口：

3V/1.8V標準的推桿式用戶卡接口

電源接口：

標準的3芯火車頭電源插座

4.5 供電：

外接電源：DC 9V 1.5A

寬電壓供電：DC 5-32V

4.6 尺寸：

產品外形尺寸：174*131*27mm

產品包裝尺寸：350*215*88mm

4.7 重量：

0.7kg

4.8 其他參數：

工作環境溫度： -25~+65ºC

儲存溫度： -40~+85ºC

相對濕度: 95%(無凝結)

軟體功能

5.1 支持3G/3.5G無線接入，支持WIFI AP（802.11 A/B/G/N）功能，實現WIFI和3G/3.5G公用網路的無縫連線

5.2 支持10/100M乙太網接口（有線WAN口），支持PPPOE協定

5.3 支持無線視頻監控和動態圖像傳輸

5.4 智慧型型數據終端，上電即可進入數據傳輸狀態，並且智慧型防掉線，設備支持線上檢測，線上維持，掉線自動重撥，確保設備永遠線上

5.5 支持IPTABLES防火牆，包過濾功能

5.6 支持多種協定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等

5.7 支持動態路由和靜態路由

5.8 支持DHCP 功能

5.9 支持NAT功能，如SNAT，DNAT

5.10支持動態DDNS

5.11支持DMZ主機

5.12支持路由轉發，同時也支持串口數據傳輸，數據中心管理

5.13支持APN/VPDN網路

5.14方便的WEB配置，支持遠程WEB管理

5.15支持telnet管理，方便易用的控制台shell互動環境

5.16支持多台終端共享router ppp廣域網出口

5.17支持多種無線撥號方式：自動分配，指定IP，指定本地對端IP

5.18支持作為PPP伺服器，多種認證方式，支持雙向認證

5.19方便易用的COM及SYSLOG系統診斷，調試功能

5.20支持串口本地軟體升級

5.21支持TFTP軟體遠程升級

5.22支持實時時鐘

5.23同時支持LINUX和WINDOWS作業系統

典型套用

1. 中小企業網關

2. 家庭網關

3. 安防監控

4. 交通監控

5. 金融ATM/查詢終端套用

6. 機房監控

7. 公安監控

8. 道理監控

9. 油田監測

10. 遠程抄表

11. 路燈監控

12. 環境監測

13. 氣象監測

14. 水利監測

15. 熱網監測

16. 電錶監測

17. 機房監控

18. 交通指示

19. 煤炭監控

20. 地震監測

21. 車輛誘導

22. 供水監控

23. 高速公路監測

24. 噪聲實時監控

25. 環保重點污染源監控

26. 供水管網實時傳輸監控

27. 電力配網自動化遙控系統

28. 各類國內外各類帶乙太網接口的PLC，RTU實現無線數據傳輸等

套用協定

媒體網關在套用網路的七層協定：

OSI是一個開放性的通行系統互連參考模型，他是一個定義的非常好的協定規範。OSI模型有7層結構，每層都可以有幾個子層。

下面我簡單的介紹一下這7層及其功能。

OSI的7層從上到下分別是

7 套用層

6 表示層

5 會話層

4 傳輸層

3 網路層

2 數據鏈路層

1 物理層

其中高層，即7、6、5、4層定義了應用程式的功能，下面3層，即3、2、1層主要面向通過網路的端到端的數據流。

目前的媒體網關在套用層和網路層上面都有防火牆的身影，在第三層上面還能看到VPN作用。防毒牆這種安全網關作用在第二層。根據七層的級別限制，高等級協定能夠掌管低等級協定的原則，安全網關的發展正在走向高等級協定的路線。

網關與路由器的區別：

媒體網關是訪問路由器的IP，其他的電腦必須和網關一個IP段才能訪問路由器，比如說路由器的IP是192.168.0.1（這個就是網關）也是進路由器必須的地址，其他的主機也必須是192.168.0.X（2—254之間任意一個數字）這樣才能訪問路由器也就是說這樣才能上網，電腦上的網關地址就要填寫192.168.0.1
