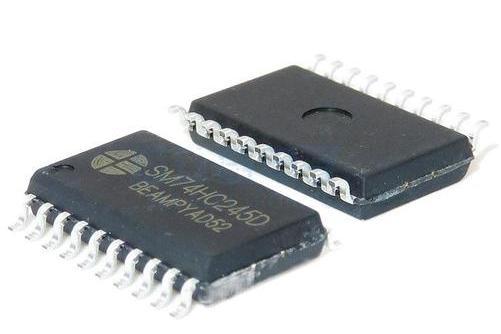

SM74HC245

SM74HC245主要套用於大屏顯示，以及其它的消費類電子產品中增加驅動。

基本介紹

• 中文名：SM74HC245
• 功率損耗：小於400mW
• 工作溫度：-40~+80 ℃
• 儲存溫度：-50~+150℃

產品介紹

SM74HC245主要套用於大屏顯示，以及其它的消費類電子產品中增加驅動。SM74HC245 是一款高速CMOS 器件，引腳兼容低功耗肖特基 TTL （LSTTL）系列。SM74HC245 是一款三態輸出、八路信號雙向收發器，有兩個控制端（ OE 、DIR）；其中 DIR 為數據流向控制端，當DIR 為高電平時，數據流向為 A——>B；當DIR為低電平時，數據流向為B——>A；OE為輸出狀態控制端，當 OE為高電平時，輸出為高阻態；當 OE為低電平時，數據正常傳輸。

基本特性

採用 CMOS 工藝

雙向三態輸出

八線雙向收發器

邏輯電源電壓：-0.5~ +7.0 V

邏輯輸入電壓：-0.5~ VDD +0.5V

封 裝 形 式 ： SOP20 、 SOP20-2 、TSSOP20、DIP20

套用領域

適用於 LED顯示屏以及其他數字電路的驅動。
