SC8802

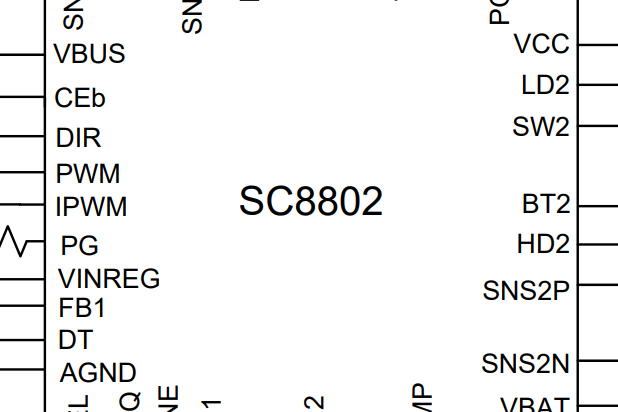

SC8802是一個同步4管雙向升降壓充放電控制器。不管輸入電壓是低於，高於或者等於電池組電壓，它都可以對電池組實現充電管理，包括涓流，恆流，恆壓階段和滿充指示。當系統需要從電池組放電時，SC8802能夠反向輸出所需電壓，可輸出低於，高於或者等於電池組電壓值。SC8802擁有超寬範圍輸入輸出電壓。它可支持從2.7V到30V的套用範圍，滿足客戶從1節到6節鋰電池的不同需求。SC8802同時採用業界領先的10V驅動器電壓，充分利用外置功率管以達到最高的轉換效率。SC8802採用電流模式控制升壓，降壓或者升降壓，並可用外部電阻調節開關頻率, 電池電壓設定值以及輸入輸出限流值，最大限度地在滿足不同套用需求的同時簡化設計。SC8802支持雙向輸出，通過DIR管腳即可輕鬆控制工作方向。它同時支持包括輸入限流，輸出限流，動態輸入功率調節，內部最高電流限流，輸出過壓保護，短路保護以及過溫保護等一系列保護功能以確保系統能適應各種異常情況。SC8802採用32腳4x4 QFN 封裝。SC8802擁有強悍的輸出能力，可通過外圍電路進行靈活的系統設計，提高系統的熱性能。

基本介紹

• 外文名：SC8802
• 產品類型：同步4管雙向升降壓充放電控制器
• 套用：移動電源、 智慧型USB插座、USB HUB、USB PD、車載充電器、 能量回收、工業儀器儀表等
• VIN range：2.7-36V

特性

• 雙向工作

• 升降壓充電管理（涓流，恆流，恆壓和滿充指示），可支持1至6節鋰電池

• 升降壓反向放電輸出

• 反向輸出電壓PWM信號動態調節

• 輸入/輸出電流PWM信號動態調節

• 超寬輸入電壓範圍: 2.7 V 至 30V

• 超寬反向輸出電壓範圍: 2 V 至 30 V

• 集成10V，2A柵極驅動器

• 高效率升降壓操作

• 開關頻率可調：200kHz至600kHz

• 內置電感電流限流

• 可調節輸入輸出電流限流，輸出短路保護 ，欠壓/過壓保護

• QFN-32 封裝

套用

• 移動電源

• 智慧型USB插座，USB HUB

• USB PD

• 車載充電器

• 能量回收，工業儀器儀表等

技術參數

VIN range	2.7-36V
Abs. VIN (max)	40V
Battery Cell #	1~6s
MOS	ext.
Charge Current (max)	10A+
Topology	Buck-boost
OTG voltage range	2.7-36V
Max. OTG current	5A+
Rec’d app. power level	60W typ.
Ctrl. Interface
Prog. OTG Voltage	PWM prog.
Prog. Charge Current / OTG current limit	PWM prog.
ADC
Other feature
Package	QFN 4x4
