rp1210是一個簡單的，低成本和高速線性穩壓器設計產生的終端電壓雙數據率（DDR）存儲系統符合設備的要求。
基本介紹
- 中文名：RP1210
- 特點：簡單的，低成本和高速線性
- 性質：終端電壓雙數據
- 引腳：VIN
產品介紹,引腳,
產品介紹
該調節器能夠積極下沉或採購到1.8A同時調節輸出電壓在20mV。輸出端接電壓可緊密調節由兩個外部電壓分壓電阻或期望的輸出電壓跟蹤VDDQ / 2可以由外部強迫refen引腳的編程電壓。該rp1210還集成了一個高速差分放大器線路/負載瞬態提供超快速的回響。其他功能還包括極低的初始偏移電壓，良好的負載調節，電流限制。

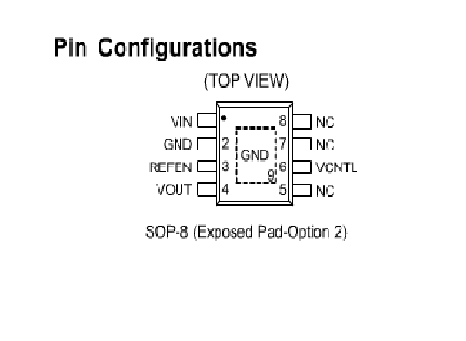

引腳
VIN
輸入電壓供應電流輸出引腳。此引腳連線到一個好的解耦電源電壓。為防止輸入軌道下降大負載瞬變，在一個大的，低ESR電容推薦使用。該電容器應放在儘可能接近到VIN引腳。
GND（裸露焊盤）
共同點。裸露焊盤必須焊接到一個大的PCB和連線至GND的最大功率耗散。
vcntl
vcntl提供內部控制電路提供驅動電壓。輸出電流驅動能力相稱的vcntl。此引腳連線到5V偏置電源從這個引腳到GND處理大輸出電流至少1μF的電容µ。有一點需要注意，VIN應保持低於或等於vcntl。
refen
參考電壓輸入和主動低關斷控制引腳。兩個電阻器分壓下的VIN這個引腳上的電壓產生輸出電壓調節。該引腳拉至地面關閉裝置由一個開漏，如2N7002，信號的產生。
VOUT
調節器輸出。輸出電壓調節，是用來終止電阻refen匯流排電壓。它是能夠下沉和採購電流同時調節輸出軌。保持足夠的大信號瞬態回響，10µF陶瓷電容典型值是推薦降低電流瞬變在VOUT的影響偏置電源處理大輸出。
