半徑規

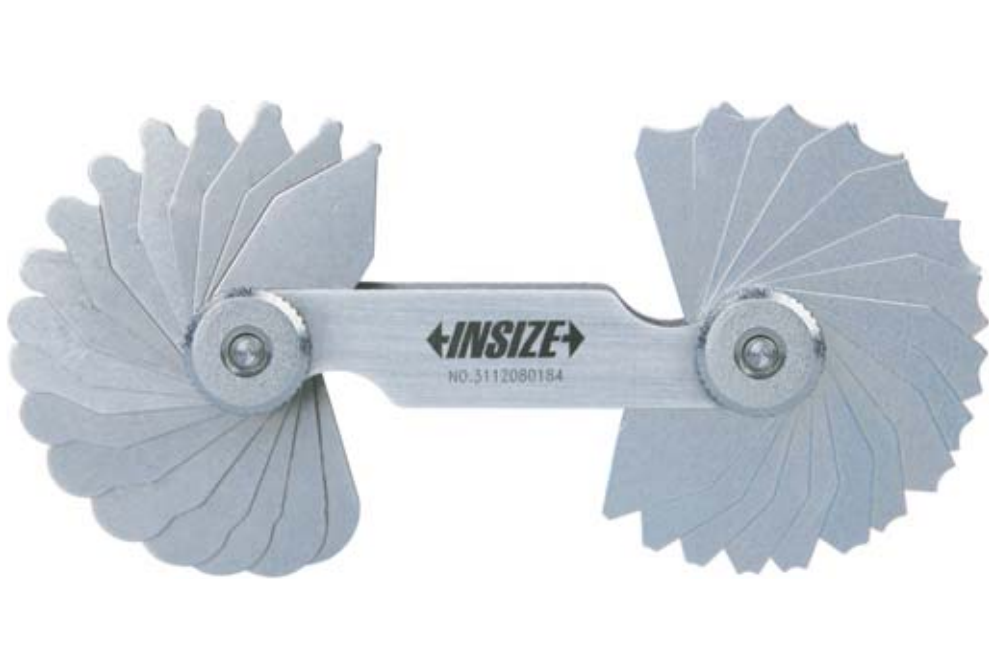

R規，也叫R樣板、半徑規。R規是利用光隙法測量圓弧半徑的工具。測量時必須使R規的測量面與工件的圓弧完全的緊密的接觸，當測量面與工件的圓弧中間沒有間隙時，工件的圓弧半徑則為此時候應的R規上所表示的數字。由於是目測，故準確度不是很高，只能作定性測量。每個量規上有五個測量點。

基本介紹

• 中文名：半徑規
• 別名：R樣板、半徑規
• 定義：利用光隙法測量圓弧半徑的工具
• 特點：準確度不是很高，只能作定性測量

使用方法

檢驗軸類零件的圓弧曲率半徑時，樣板要放在徑向界面內；檢驗平面形圓弧曲率半徑時，樣板應平行與被檢截面，不得前後傾倒。

使用Rok半徑樣板檢驗工件圓弧半徑有兩種方法：一是當已知被檢驗工件的圓弧半徑時，可選用相應尺寸的半徑樣板去檢驗：二是事先不知道被檢工件的圓弧半徑時，則要用試測法進行檢驗。方法是：首先用目測估計被檢工件的圓弧半徑，依次選擇半徑樣板去試測。當光隙位於圓弧的中間部分時，說明工件的圓弧半徑r大於樣板的圓弧半徑R，應換一片半徑大一些的樣板去檢驗。若光隙位於圓弧的兩邊，說明工件的半徑r小於樣板的半徑R,則換一片小一點的樣板去檢驗，直到兩者吻合r=R，則此樣板的半徑就是被測工件的圓弧半徑。

如果根據工件圓弧半徑的公差選兩片極限樣板，對於凸面圓弧，用上限半徑樣板去檢驗時，允許其兩邊沿漏光，用下限半徑樣板檢驗時，允許其中間漏光，均可確定該工件的圓弧半徑在公差範圍內。對於凹面圓弧，漏光情況則相反。

用途：用以與被測圓弧作比較來確定被測圓弧的半徑。凸行樣板用於檢測凹表面圓弧，凹形樣板用於檢測凸表面圓弧。

維護保養

半徑樣板使用後應擦淨，擦時要從鉸鏈端向工作端方向擦，切勿逆擦，以防止樣板折斷或者彎曲，

半徑樣板要定期檢定，如果樣板上標明的半徑數值不清時千萬不要使用，以防錯用。
