R/S流變儀

R/S流變儀

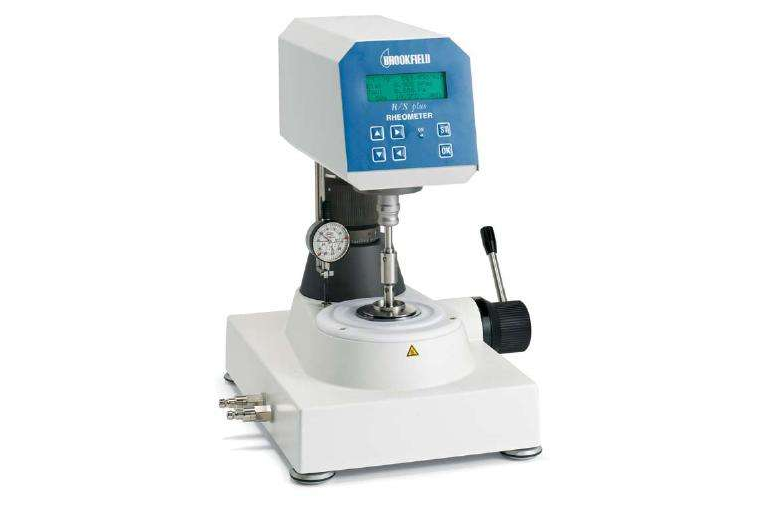

R/S流變儀主要配置是主機 測量系統,用於複雜流變分析,使用範疇為膠粘劑等。

基本介紹

  • 中文名:R/S流變儀
  • 用途:複雜流變分析
  • 配置:主機 測量系統
  • 使用範疇:膠粘劑等
簡介,測試方法,特性,選型,配置,選配件,技術指標,典型套用,膠粘劑,膠粘劑配料,生物,朱古力,乳製品,石膏,殺蟲劑,製藥,分散性顏料,醬料和糖漿,淤泥/泥漿,流變學的研究意義,研究意義,流變學能幫我們什麼,通用測試實驗實例,

簡介

R/S Plus系列流變儀是提供給使用者的最好選擇一同時具有控制剪下率(轉速rpm )和剪下應力(扭矩torque )兩種模式的流變儀,特別適用於複雜流變分析。通過剪下率變化而獲得相應完全的流動曲線,可實現對物料從初始屈服應力到鬆弛,恢復和蠕變的流變學行為評估。

測試方法

R/S流變儀的測試方法有:剪下應率迴環、剪下應力斜坡、單點或多點粘度測量、溫度斜坡-需要水浴、直觀的QC/QA檢驗。

特性

R/S流變儀主要有一下特點:
1.雙重控制模式:剪下應力/剪下率
2.粘度和溫度的剖面曲線
3.單機操作可快速進行單點粘度測試,或者採用面板上的程式控制
4.軟體控制可進行流變曲線分析、屈服應力和應變、模量和蠕變恢復以及觸變性測定
5.快速轉子測量系統連線
6.可以進行連續的樣品流動行為測試,包括剪下後的恢復狀態
7.提供了強大的流動表征工具,包括斜坡、迴環和單點測試
8.QC模式可以設定測試的邊界,樣品是否合格一目了然

選型

根據QC及R&D的實驗要求,可參照以下情況進行選型。
同軸圓柱型(R/S-CC流變儀):適用於小量樣品和寬剪下率範圍的錐/板和板/和板系統,可控制剪下應力/剪下率
錐板型(R/S-CPS流變儀):適用於單點QC或完整流變剖析的同軸圓柱DIN幾何結構,可控制剪下應力/剪下率
帶槳式轉子的軟固體測試儀(R/S-SST流變儀):軟固體測試儀適用於膏狀物、漿體和含顆粒物質。測量值為屈服應力、剪下模量、恢復、蠕變
便攜型(RC-1流變儀):實驗室或現場使用的攜帶型儀器,雙重模式:控制剪下應力(需配合電腦使用)、控制剪下率

配置

一般有主機和一個有使用者選定的測量系統組成。

選配件

R/S-CPS流變儀:錐轉子或板轉子(任選其一)、Rheo3000軟體、粘度標準液、恆溫水浴、溶劑防濺罩、隔熱檔板、KE冷卻裝置
R/S-CC流變儀:同軸圓柱體轉子和樣品杯(至少需要一套)、Rheo3000軟體、粘度標準液、一次性樣品杯、FTK水浴夾套、PT-E浸入式溫度感測器、KE冷卻裝置
R/S-SST流變儀:槳式轉子、同軸圓柱轉子和樣品杯(兩種類型的轉子至少選一種);Rheo3000軟體、粘度標準液
RC-1攜帶型流變儀:槳式轉子、同軸圓柱轉子和樣品杯(兩種類型的轉子至少選一種);一次性樣品杯、Rheo3000軟體、粘度標準液、FTK水浴夾套、PT-E浸入式溫度感測器、恆溫水浴

技術指標

扭矩:0.05-50mNm
扭矩解析度/角解析度:0.01mNm/0.015mrad
速度:0.01-1,000RPM
溫度範圍:-20℃-+180℃(R/S CC流變儀,操作溫度)
-20℃-+250℃(R/S CPS流變儀,取決於水域性能)
0℃-+135℃(R/S CPS流變儀,Peltier P1加熱)
20℃-+180℃(R/S CPS流變儀,Peltier P2加熱)
50℃-+250℃(R/S CPS流變儀,電子加熱)

典型套用

膠粘劑

RS-CPS流變儀在高達135℃的溫度測試各種矽基膠粘劑在高剪下或是低剪下狀態下的流變特性。擁有以下優點:樣品量小(<2mL), P1 Peltier plate的快速恆溫,可模仿實際膠粘劑使用的剪下率變化(to 6000 sec),測試時間快速(< 2 min)。

膠粘劑配料

配備Peltiar溫控裝置的RS-CPS流變儀尤其擅長於指定剪下率下的快速QC測量。可選配的Pettier plate溫控裝置對溫度的改變比水浴槽/循環器要快得多。測試能力可得到大幅度的增加。

生物

配備槳式轉子的RS-CC流變儀在同軸樣品杯內測量用作生物燃料的生物流體在不同剪下條件下的流變特性。通過模擬生產中泵送期間物料所遇到的情況,可容易地處理懸浮固體,並評估重要的流動特性。

朱古力

對於7天24小時不停運轉均要求強勁且可靠儀器表現的廠商選型而言,RS-CC流變儀是他們的理想選擇。可選鋸齒狀的轉子。RS-CC流變儀遵循DIN和ISO測試方法,通過使用Casson分析可確定屈服應力和粘稠度。高價位流變儀的經濟型替代者。

乳製品

配備DG雙間隙轉子的RS-CC流變儀可測低剪下狀態下的低粘度((<0.7 Pa.s)的乳製品,覆蓋範圍可從脫脂乳到粘稠奶油。

石膏

RS-SST流變儀是遵循ASTM C474標準測量石膏工業中粘接劑的通用選擇。機型小巧,數據以BU單位顯示,且堅固的設計使得它在實驗室和生產現場均可使用.

殺蟲劑

配備DG雙間隙轉子的RS-CC流變儀在剪下率高達2500sec下,可測量各種低粘度的配方( 0.02 Pa.s)。為日常繁忙QC實驗室中各類樣品的側試提供可靠保障。

製藥

開放式平板設計的RS-CPS流變儀可輕易完成樣品放置,可容納各類不同的小盤樣品((< 4mL),並可使用Pettier (P1 )溫控裝置來獲得快速的溫度控制。在不同從而快速剖析藥品流動行為,包括屈服應力、蠕變等等這些重要的流變特性。

分散性顏料

配備Pettier (P1)的RS-CPS流變儀可套用在一系列的工業行業.包括塑膠和油漆。可處理從稀薄配方(0.025 Pa.S)到不流動棍糊等廣泛粘度範圍的樣品。超寬的剪下率能力,既可模擬物料的處理過程(泵送和混合),又可模擬物料的套用 (粉刷和噴塗).

醬料和糖漿

配備Pettier (P2)的RS-CPS流變儀取代了傳統那種在烹飪器皿中等待產品冷卻到室溫再測量的長時間粘度測試。Pettier裝置可在一分鐘內冷卻樣品到25℃,極大地縮短了測試時間。

淤泥/泥漿

配備槳式轉子的RS-SST軟固體測試儀可測量各種顆粒聚結度高達70%的不同混合物。

流變學的研究意義

研究意義

在產品研發方面,可對產品組分的功能性進行研究;研究流變學可對原料組分提供質量保證;在泵、管道、擠壓機、混合設備、均質機、熱交換器等在加工工藝上進行流動行為監控;對終產品的質量及穩定性控制;對產品的連續性、塗抹性、口感、外觀、質構等消費特性進行觀測,提供生產可行性指導。

流變學能幫我們什麼

·懸浮固體的沉澱
–顏料微粒;裝填物和添加物;果醬和調料中的食品微粒;
·乳狀液的穩定性
–蛋黃醬;曬黑皮膚的洗液;藥膏
·塗布特性
–油漆的刷塗感和流平特性;化妝品的質地和在皮膚上的感覺;高速塗布線上的拖尾現象和成球作用
·流掛
–密封劑,填充劑,保護塗層
·凝膠化
–凝膠化程度
–凝膠強度和在加熱和剪下時的穩定性
·分散特性
–絮凝和凝聚的鑑別
·加工性能
–泵吸,生產線的重新啟動,填充

通用測試實驗實例

1.剪下率迴環測試樣品的假塑性和觸變性行為
描述:模仿護膚霜的套用,預測其流動特性。
R/S流變儀
剪下率迴環測試樣品的假塑性和觸變性行為
材料與方法:
R/S 錐/板流變儀
循環水浴
50 mm, 1 度的錐轉子
Rheo3000 軟體
第一步:剪下率在2分鐘內從
0直線增加到100s-1
第二步:剪下率在2分鐘內從
100s-1直線減小到0
隨著測試的進行記錄粘度(Pas,x 1,000 = cP)
結論:這個產品既是假塑性的(剪下變稀),也是觸變性的(時間相關)。
2.剪下應力斜坡測試屈服點
描述:模仿從管中擠出糊狀的產品,預測使其流動所需的力
R/S流變儀
剪下應力斜坡測試屈服點
材料方法:
R/S 錐/板流變儀
循環水浴
50 mm, 1 度的錐轉子
Rheo3000 軟體
剪下應力在2分鐘內從0直線增加到200Pa。
在Y軸上記錄剪下率(轉子的運動),當轉子運動時,產品就達到了其屈服點。
結論:
此產品在所選的測試條件下的屈服點是80Pa。
3.恆定剪下率下的溫度測試
描述:預測溫度增加對產品粘度的影響
R/S流變儀
恆定剪下率下的溫度測試
材料方法:
R/S 錐/板流變儀
Peltier加熱
50 mm, 1 度的錐轉子
Rheo3000 軟體
轉子在5s-1的剪下率下轉動,
溫度從25 C增加到40 C
在Y1軸上記錄粘度
結論:此產品的粘度對溫度是敏感的。這種控溫方式的溫度範圍是0 C to 135 C,可用軟體控制 。
