《PCBA分板裝置》是珠海邁科智慧型科技股份有限公司於2016年2月17日申請的專利，該專利的公布號為CN105643721A，授權公布日為2016年6月8日，發明人是唐承立。
《PCBA分板裝置》包括第一導軌總成、第二導軌總成、第一壓緊裝置、第二壓緊裝置及用於帶動第一導軌總成相對於第二導軌總成翻轉的旋轉裝置，第一導軌總成由兩個第一導軌平行布置構成，第二導軌總成由兩個第二導軌平行布置構成，第一導軌總成和第二導軌總成均用於支撐PCBA，第一導軌總成和第二導軌總成端部之間設有用於供第一導軌總成翻轉的旋轉間隙，兩個第一導軌和兩個第二導軌共線布置，第一壓緊裝置安裝在第一導軌上，第二壓緊裝置安裝在第二導軌上。通過第一導軌和第二導軌支撐PCBA，通過第一壓緊裝置和第二壓緊裝置將PCBA壓緊，然後通過旋轉裝置帶動第一導軌旋轉，進而實現PCBA機械分板，該PCBA分板裝置降低了工作人員加工PCBA的勞動強度。
2020年7月14日，《PCBA分板裝置》獲得第二十一屆中國專利獎優秀獎。

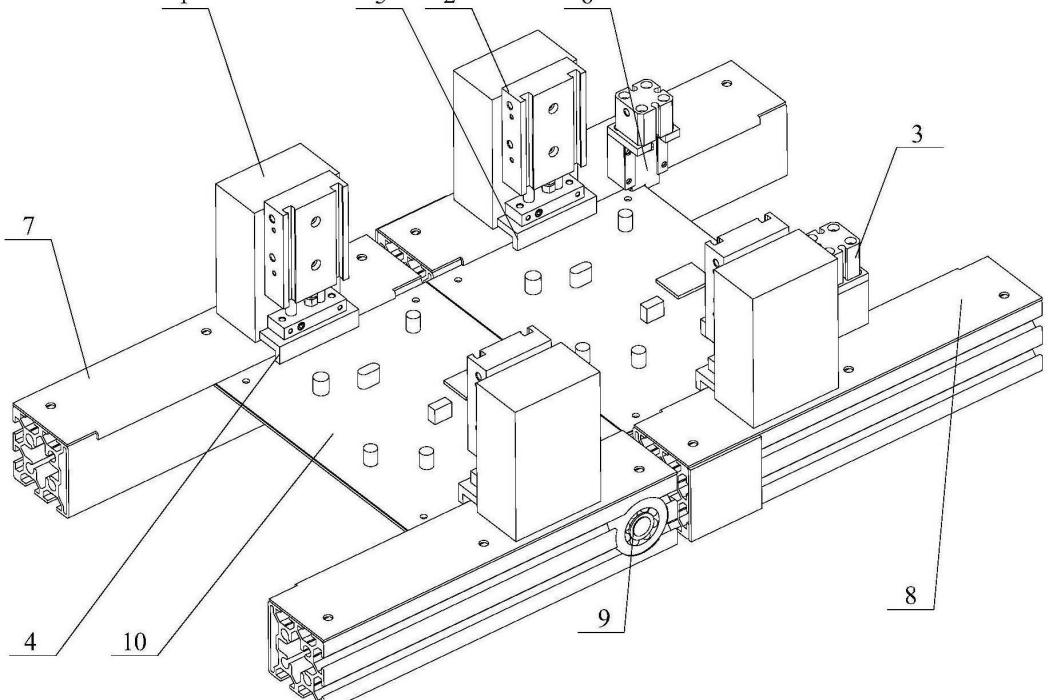

（概述圖為《PCBA分板裝置》摘要附圖）
基本介紹
- 中文名：PCBA分板裝置
- 申請人：珠海邁科智慧型科技股份有限公司
- 申請日：2016年2月17日
- 申請號：2016100902739
- 公布號：CN105643721A
- 公布日：2016年6月8日
- 發明人：唐承立
- 地址：廣東省珠海市金灣區紅旗鎮永達路66號2#廠房
- Int. Cl.：B26F3/02(2006.01)I
- 代理機構：北京集佳智慧財產權代理有限公司
- 代理人：李海建
- 類別：發明專利
專利背景,發明內容,專利目的,技術方案,改善效果,附圖說明,技術領域,權利要求,實施方式,榮譽表彰,
專利背景
在電子產品製造行業，為了提高生產效率，PCB（PrintedCircuitBoard，印製電路板）在經過SMT（SurfaceMountTechnology，表面貼裝技術）工藝時，均是以拼版的形式進行生產的，在SMT工藝的後段生產工序中，需要先將PCBA（PrintedCircuitBoardAssembly，印製電路板組件）進行分板操作，然後再進行其它的生產操作。
傳統的PCBA通過工作人員手工拿取，手動對PCBA進行掰板操作。PCBA通過人員進行掰板，而在電子產品製造行業，PCBA用量較大，工作人員手動頻繁進行掰板操作，導致工作人員加工PCBA的勞動強度較大。
因此，如何降低工作人員加工PCBA的勞動強度，是該領域技術人員亟待解決的技術問題。
發明內容
專利目的
《PCBA分板裝置》的目的是提供一種PCBA分板裝置，以降低工作人員加工PCBA的勞動強度。
技術方案
《PCBA分板裝置》包括第一導軌總成、第二導軌總成、第一壓緊裝置、第二壓緊裝置及用於帶動所述第一導軌總成相對於所述第二導軌總成翻轉的旋轉裝置，所述第一導軌總成由兩個第一導軌平行布置構成，所述第二導軌總成由兩個第二導軌平行布置構成，所述第一導軌總成和所述第二導軌總成均用於支撐PCBA，所述第一導軌總成和所述第二導軌總成端部之間設有用於供所述第一導軌總成翻轉的旋轉間隙，兩個所述第一導軌和兩個所述第二導軌共線布置，所述第一壓緊裝置安裝在所述第一導軌上，所述第二壓緊裝置安裝在所述第二導軌上。
優選地，所述第一壓緊裝置包括第一壓緊伸縮缸及設定在所述第一壓緊伸縮缸的伸縮端，且能夠與PCBA上表面抵接的第一壓塊，所述第一壓緊伸縮缸的殼體安裝在所述第一導軌上。
優選地，所述第二壓緊裝置包括第二壓緊伸縮缸及設定在所述第二壓緊伸縮缸端的伸縮端，且能夠與PCBA上表面抵接的第二壓塊，所述第二壓緊伸縮缸的殼體安裝在所述第二導軌上。
優選地，沿PCBA運動方向，所述第二導軌位於所述第一導軌前端，所述第二導軌上的設有能夠限位PCBA前端的限位裝置，所述限位裝置包括限位伸縮件及安裝在所述限位伸縮件伸縮端的限位塊，所述限位塊上設有能夠與PCBA前端表面抵接的限位卡口，所述限位伸縮件的殼體安裝在所述第二導軌上，且沿PCBA運動方向位於所述第二壓緊裝置前端。
優選地，所述限位伸縮件為伸縮氣缸。
優選地，所述限位裝置為兩個，兩個所述限位裝置沿所述第二導軌的寬度方向相對設定，每個所述第二導軌上設有一個所述限位裝置。
優選地，所述第一壓緊裝置為兩個，兩個所述第一壓緊裝置沿所述第一導軌的寬度方向相對設定，每個所述第一導軌上設有一個所述第一壓緊裝置。
優選地，所述第二壓緊裝置為兩個，兩個所述第二壓緊裝置沿所述第二導軌的寬度方向相對布置，每個所述第二導軌上設有一個所述第二壓緊裝置。
優選地，所述旋轉裝置為旋轉電機。
優選地，還包括用於帶動PCBA在所述第一導軌和所述第二導軌上運動的推送裝置。
在上述技術方案中，該發明提供的PCBA分板裝置包括第一導軌總成、第二導軌總成、第一壓緊裝置、第二壓緊裝置及用於帶動第一導軌總成相對於第二導軌總成翻轉的旋轉裝置，第一導軌總成由兩個第一導軌平行布置構成，第二導軌總成由兩個第二導軌平行布置構成，第一導軌總成和第二導軌總成均用於支撐PCBA，第一導軌總成和第二導軌總成端部之間設有用於供第一導軌總成翻轉的旋轉間隙，兩個第一導軌和兩個第二導軌共線布置，第一壓緊裝置安裝在第一導軌上，第二壓緊裝置安裝在第二導軌上。當需要對PCBA進行分板操作時，將PCBA放置在第一導軌和第二導軌上，其中PCBA分割切縫處位於旋轉間隙位置，通過第一壓緊裝置第二壓緊裝置將PCBA壓緊，接著通過旋轉裝置帶動第一導軌翻轉，進而將PCBA由切縫處分開，PCBA一分為二。
改善效果
《PCBA分板裝置》提供的PCBA分板裝置中，通過第一導軌和第二導軌支撐PCBA，通過第一壓緊裝置和第二壓緊裝置將PCBA壓緊，然後通過旋轉裝置帶動第一導軌翻轉，進而實現PCBA機械分板，避免工作人員手動進行PCBA分板的情況，因此，該申請提供的PCBA分板裝置降低了工作人員加工PCBA的勞動強度。
附圖說明
圖1為《PCBA分板裝置》實施例所提供的PCBA分板裝置的結構示意圖；
圖2為該發明實施例所提供的另一視角的PCBA分板裝置的結構示意圖；
圖3為圖2所示PCBA分板裝置的A部放大圖。
其中圖1-3中：1-第一壓緊伸縮缸、2-第二壓緊伸縮缸、3-限位伸縮件、4-第一壓塊、5-第二壓塊、6-限位塊、7-第一導軌總成、8-第二導軌總成、9-旋轉裝置、10-PCBA、11-限位卡口。
技術領域
《PCBA分板裝置》涉及PCBA板加工技術領域，特別涉及一種PCBA分板裝置。
權利要求
1.一種PCBA分板裝置，其特徵在於，包括第一導軌總成（7）、第二導軌總成（8）、第一壓緊裝置、第二壓緊裝置及用於帶動所述第一導軌總成（7）相對於所述第二導軌總成（8）翻轉的旋轉裝置（9），所述第一導軌總成（7）由兩個第一導軌平行布置構成，所述第二導軌總成（8）由兩個第二導軌平行布置構成，所述第一導軌總成（7）和所述第二導軌總成（8）均用於支撐PCBA（10），所述第一導軌總成（7）和所述第二導軌總成（8）端部之間設有用於供所述第一導軌總成（7）翻轉的旋轉間隙，兩個所述第一導軌和兩個所述第二導軌共線布置，所述第一壓緊裝置安裝在所述第一導軌上，所述第二壓緊裝置安裝在所述第二導軌上。
2.根據權利要求1所述的PCBA分板裝置，其特徵在於，所述第一壓緊裝置包括第一壓緊伸縮缸（1）及設定在所述第一壓緊伸縮缸（1）的伸縮端，且能夠與PCBA（10）上表面抵接的第一壓塊（4），所述第一壓緊伸縮缸（1）的殼體安裝在所述第一導軌上。
3.根據權利要求2所述的PCBA分板裝置，其特徵在於，所述第二壓緊裝置包括第二壓緊伸縮缸（2）及設定在所述第二壓緊伸縮缸（2）端的伸縮端，且能夠與PCBA（10）上表面抵接的第二壓塊（5），所述第二壓緊伸縮缸（2）的殼體安裝在所述第二導軌上。
4.根據權利要求1所述的PCBA分板裝置，其特徵在於，沿PCBA（10）運動方向，所述第二導軌位於所述第一導軌前端，所述第二導軌上的設有能夠限位PCBA（10）前端的限位裝置，所述限位裝置包括限位伸縮件（3）及安裝在所述限位伸縮件（3）伸縮端的限位塊（6），所述限位塊（6）上設有能夠與PCBA（10）前端表面抵接的限位卡口（11），所述限位伸縮件（3）的殼體安裝在所述第二導軌上，且沿PCBA（10）運動方向位於所述第二壓緊裝置前端。
5.根據權利要求4所述的PCBA分板裝置，其特徵在於，所述限位伸縮件（3）為伸縮氣缸。
6.根據權利要求5所述的PCBA分板裝置，其特徵在於，所述限位裝置為兩個，兩個所述限位裝置沿所述第二導軌的寬度方向相對設定，每個所述第二導軌上設有一個所述限位裝置。
7.根據權利要求6所述的PCBA分板裝置，其特徵在於，所述第一壓緊裝置為兩個，兩個所述第一壓緊裝置沿所述第一導軌的寬度方向相對設定，每個所述第一導軌上設有一個所述第一壓緊裝置。
8.根據權利要求7所述的PCBA分板裝置，其特徵在於，所述第二壓緊裝置為兩個，兩個所述第二壓緊裝置沿所述第二導軌的寬度方向相對布置，每個所述第二導軌上設有一個所述第二壓緊裝置。
9.根據權利要求1所述的PCBA分板裝置，其特徵在於，所述旋轉裝置（9）為旋轉電機。
10.根據權利要求1-9中任一項所述的PCBA分板裝置，其特徵在於，還包括用於帶動PCBA（10）在所述第一導軌和所述第二導軌上運動的推送裝置。
實施方式
參考圖1至圖3，在一種具體實施方式中，該發明提供的PCBA分板裝置包括第一導軌7總成、第二導軌總成8、第一壓緊裝置、第二壓緊裝置及用於帶動第一導軌總成7相對於第二導軌總成8翻轉的旋轉裝置9，第一導軌總成7由兩個第一導軌平行布置構成，第二導軌總成8由兩個第二導軌平行布置構成，第一導軌總成7和第二導軌總成8均用於支撐PCBA10，其中，旋轉裝置9可以為旋轉氣缸。第一導軌總成7和第二導軌總成8端部之間設有用於供第一導軌7旋轉的旋轉間隙，兩個第一導軌7和兩個第二導軌8共線布置，即第一導軌7和第二導軌8延伸方向相同，且旋轉間隙由第一導軌7末端與第二導軌8首端形成。第一壓緊裝置安裝在第一導軌7上，且用於壓緊PCBA10，第二壓緊裝置安裝在第二導軌8上，且用於壓緊PCBA10。具體的，第一壓緊裝置和第二壓緊裝置可以均為卡扣結構，實現將PCBA10壓緊在第一導軌7和第二導軌8上。為了延長第一導軌7和第二導軌8的使用壽命，優選，第一導軌和第二導軌8為中間設有加強筋的柱形結構。
當需要對PCBA10進行分板操作時，將PCBA10放置在第一導軌7和第二導軌8上，其中PCBA10分割切縫處位於旋轉間隙位置，通過第一壓緊裝置第二壓緊裝置將PCBA10壓緊，接著通過旋轉裝置9帶動第一導軌7旋轉，進而將PCBA10由切縫處分開，PCBA10一分為二。
通過上述描述可知，在該發明具體實施例所提供的PCBA分板裝置中，通過第一導軌7和第二導軌8支撐PCBA10，通過第一壓緊裝置和第二壓緊裝置將PCBA10壓緊，然後通過旋轉裝置9帶動第一導軌7旋轉，進而實現PCBA10機械分板，避免工作人員手動進行PCBA10分板的情況，因此，該申請提供的PCBA分板裝置降低了工作人員加工PCBA10的勞動強度。
優選的，第一壓緊裝置包括第一壓緊伸縮缸1及設定在第一壓緊伸縮缸1的伸縮端，且能夠與PCBA10上表面抵接的第一壓塊4，第一壓緊伸縮缸1的殼體安裝在第一導軌7上。具體的，第一壓緊伸縮缸1可以氣缸或液壓缸等，為了節省空間，優選，第一壓緊伸縮缸1為氣缸。通過第一壓緊伸縮缸1帶動第一壓塊4壓緊或與PCBA10分離，避免工作人員手動實現壓緊PCBA10的情況，進一步降低了工作人員加工PCBA10的勞動強度。
優選的，第二壓緊裝置包括第二壓緊伸縮缸2及設定在第二壓緊伸縮缸2端的伸縮端，且能夠與PCBA10上表面抵接的第二壓塊5，第二壓緊伸縮缸2的殼體安裝在第二導軌8上。具體的，第二壓緊伸縮缸2可以氣缸或液壓缸等，為了節省空間，優選，第二壓緊伸縮缸2為氣缸。通過第二壓緊伸縮缸2帶動第二壓塊5壓緊或與PCBA10分離，避免工作人員手動實現壓緊PCBA10的情況，更進一步降低了工作人員加工PCBA10的勞動強度。
進一步，沿PCBA10運動方向，第二導軌8位於第一導軌7前端，第二導軌8上設有能夠限位PCBA10前端的限位裝置，限位裝置包括限位伸縮件3及安裝在限位伸縮件3伸縮端的限位塊6，具體的，該限位裝置可以為一個。為了便於安裝限位伸縮件3，優選限位伸縮件3為伸縮氣缸，當然，在具體工作過程中，限位伸縮件3可以為液壓缸或伸縮桿等。限位塊6上設有能夠與PCBA10前端表面抵接的限位卡口11，具體的，限位卡口11可以為直角卡口，即限位卡口11能夠與PCBA10的上表面和前面抵接，為了避免限位塊6損傷PCBA10的折角處，優選，限位卡口11的折角處設有內凹的防撞凹口，避免限位卡口11的折角處與PCBA10接觸的情況。限位伸縮件3的殼體安裝在第二導軌8上，且沿PCBA10運動方向位於第二壓緊裝置前端。通過設定限位裝置，便於將PCBA10在第一導軌7和第二導軌8上準確限位，提高了PCBA10的定位精度。具體的，當PCBA10被限位裝置擋停後，PCBA10在第一壓緊裝置和第二壓緊裝置的作用下被壓緊，然後通過旋轉裝置9帶動第一導軌7旋轉，進而將PCBA10分開，當PCBA10分開後，旋轉裝置9帶動第一導軌7復位，第一壓緊裝置和第二壓緊裝置與PCBA10分離，限位裝置向上移動與PCBA10分離，PCBA10可以在外界作用力的作用下在第一導軌7和第二導軌8上運動，接著向第一導軌7和第二導軌8上輸送下一塊待分割的PCBA10。
優選的，限位裝置為兩個，兩個限位裝置沿第二導軌8的寬度方向相對設定，每個第二導軌8上設有一個限位裝置。通過設定兩個限位裝置，避免PCBA10運動至限位裝置處，在自身慣性的作用及限位裝置作用下出現傾斜的情況，進一步提高了PCBA10的定位精度。
優選的，第一壓緊裝置為兩個，兩個第一壓緊裝置沿第一導軌7的寬度方向相對設定，每個第一導軌7上設有一個第一壓緊裝置。當然，根據PCBA10的實際大小，第一壓緊裝置的個數可以適當調整。通過設定兩個相對的第一壓緊裝置，使得PCBA10受到的壓力較為均衡，避免PCBA10分開時產生較大形變的情況，提高了PCBA10的加工質量。
優選的，第二壓緊裝置為兩個，兩個第二壓緊裝置沿第二導軌8的寬度方向相對布置，每個第二導軌8上設有一個第二壓緊裝置。當然，根據PCBA10的實際大小，第二壓緊裝置的個數可以適當調整。通過設定兩個相對的第二壓緊裝置，使得PCBA10受到的壓力較為均衡，避免PCBA10分開時產生較大形變的情況，進一步提高了PCBA10的加工質量。
優選的，旋轉裝置9為旋轉電機，第一導軌7上設有與旋轉電機連線的旋轉軸。由於旋轉裝置9為旋轉電機，工作人員可以直接在市場上買到，且能夠準確限制第一導軌7的旋轉角度，進而提高了PCBA10的加工質量。
在上述各方案的基礎上，優選，該PCBA分板裝置還包括用於帶動PCBA10在第一導軌7和第二導軌8上運動的推送裝置。具體的，該推送裝置可以為傳輸帶，PCBA10放置在傳輸帶上，當然，該推送裝置還可以為氣缸、液壓缸或伸縮桿等帶動PCBA10在第一導軌7和第二導軌8上運動。
榮譽表彰
2020年7月14日，《PCBA分板裝置》獲得第二十一屆中國專利獎優秀獎。
