Opteron6100處理器

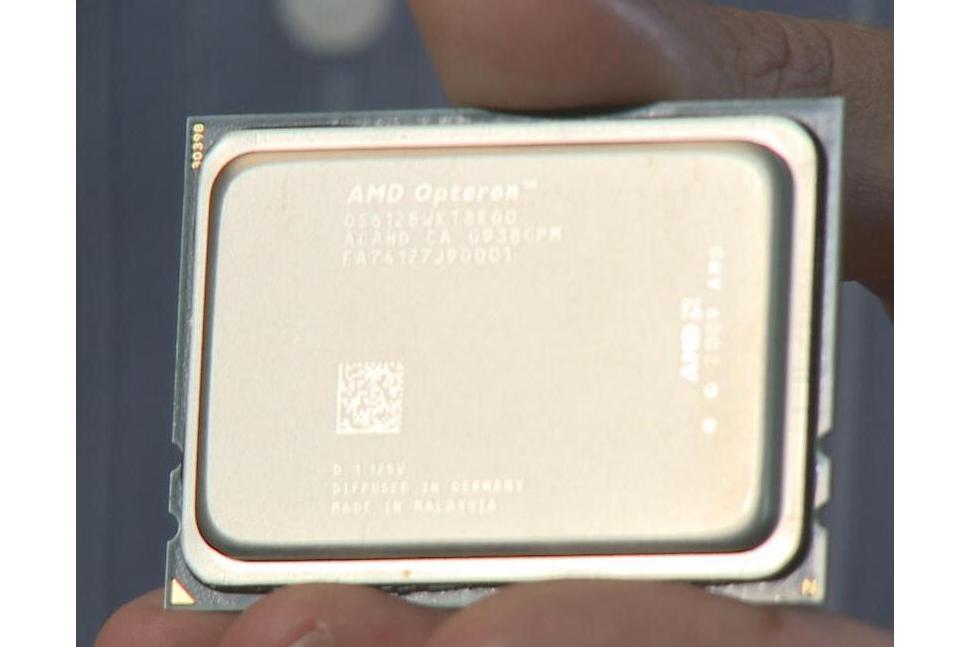

Opteron 6100處理器基本上可以看作是兩顆六核心“伊斯坦堡”(Istanbul)採用多晶片模組(MCM)方式封裝在一塊矽片上而來，並採用新的1944針Socket G34封裝接口。

基本介紹

• 中文名：Opteron6100處理器
• 開發代號：“馬尼庫爾”(Magny-Cours)，
• 簡介：藍線代表內部HT快取一致性連線
• 採用：第二代直連架構(DAC 2.0)
• 生產廠商：AMD

Opteron 6100處理器開發代號“馬尼庫爾”(Magny-Cours)，基本上可以看作是兩顆六核心“伊斯坦堡”(Istanbul)採用多晶片模組(MCM)方式封裝在一塊矽片上而來，並採用新的1944針Socket G34封裝接口，不過非核心(Uncore)部分發生了很大變化：記憶體控制器升級支持標準DDR3-1333和低壓LV-DDR3-1333，並且為了控制快取一致性做了多方面的增強。

Opteron 6100處理器的結構簡圖，其中紅色虛線代表四個記憶體通道，藍線代表內部HT快取一致性連線，灰線代表外部快取HT連線，綠線代表非一致性I/O HT連線，其中粗線是HT x16頻寬、細線是HT x8頻寬。

Opteron 6100系列採用了第二代直連架構(DAC 2.0)，每個處理器內部的兩個核心(Die)或稱節點(Node)之間擁有多達24條HT匯流排直接相連，完全不存在頻寬瓶頸問題，優於Intel當年通過外部前端匯流排(FSB)連線兩個核心的做法。
