OP191是具有軌到軌輸入與輸出特性的單電源。
基本介紹
- 外文名：OP191
- 解釋：具有軌到軌輸入與輸出特性的單電源
- 單電源供電：2.7 V至12 V
- 寬頻寬：3 MHz
產品簡介,技術特徵,
產品簡介

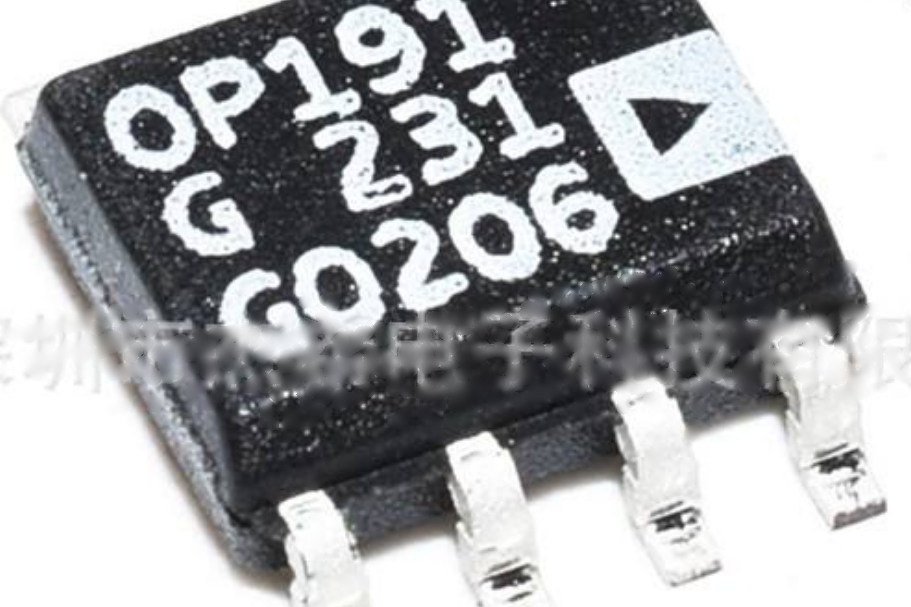

OP191/OP291/OP491分別是單通道/雙通道/四通道、微功耗、單電源、3 MHz頻寬放大器，具有軌到軌輸入與輸出特性。所有器件均保證可採用3 V單電源和±5 V雙電源工作。OP191系列採用ADI的CBCMOS工藝製造，具有獨特的輸入級，輸入電壓可以安全地超過任一電源電壓10 V，而不會發生相位翻轉或閂鎖。輸出電壓擺幅可以達到電源電壓的數毫伏範圍內，並且可以持續提供吸電流或源電流，直到輸出電壓與電源電壓相等。具體套用包括攜帶型電信設備、電源控制與保護，以及具有寬輸出範圍的感測器接口。要求採用軌到軌輸入放大器的感測器包括霍爾效應感測器、壓電感測器和阻性感測器。利用軌到軌輸入和輸出擺幅，設計人員可以在單電源系統中構建多級濾波器，並保持高信噪比。OP191/OP291/OP491的額定溫度範圍為-40°C至+125°C擴展工業溫度範圍。單通道放大器OP191和雙通道放大器OP291提供8引腳塑封DIP和SO表貼兩種封裝。四通道放大器OP491提供14引腳DIP和14引腳窄體SO兩種封裝。
技術特徵
單電源供電：2.7 V至12 V
寬輸入電壓範圍
軌到軌輸出擺幅
低電源電流：每個放大器300 µA
寬頻寬：3 MHz
壓擺率：0.5 V/μs
低失調電壓：700 µV
無反相
