NTN 4T-13685/13621軸承是圓錐滾子軸承，英制，內徑為38.1mm。
基本介紹
- 中文名：NTN 4T-13685/13621軸承
- 內徑d：38.1mm
- 外徑D：69.012mm
- 動態負荷C0：47.5
軸承參數,軸承特點,軸承結構,軸承用途,
軸承參數
NTN 4T-13685/13621軸承——圓錐滾子軸承，英制

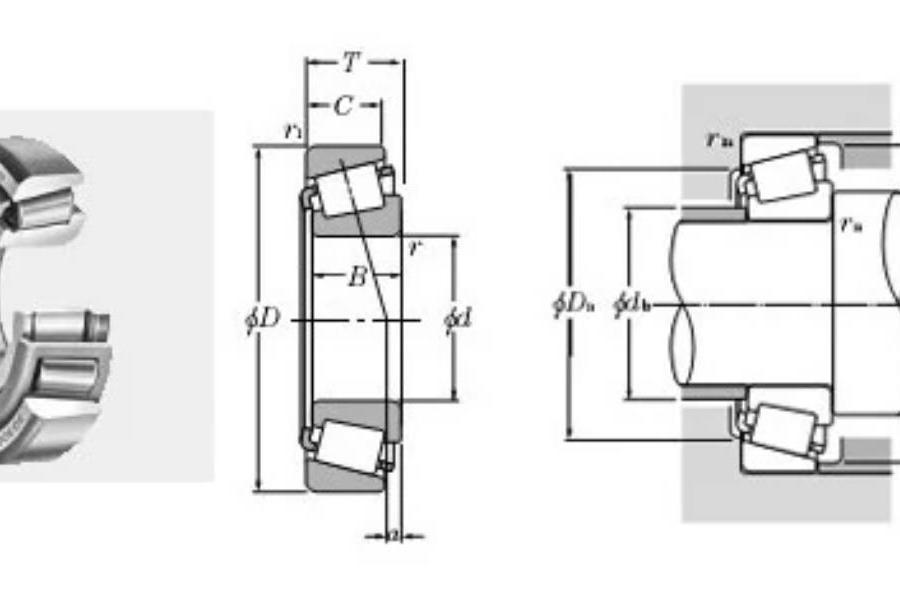

NTN 4T-13685/13621軸承尺寸
厚度T：19.05mm
尺寸C：15.083mm
NTN 4T-13685/13621軸承參數
靜態負荷C0r：59.5
脂潤滑：5300
油潤滑：7100
重量(Kg)：0.293
軸承特點
NTN 4T-13685/13621軸承可以分離，由內圈與滾子、保持架一起組成的組件和外圈可以分別安裝。滾子和滾道接觸處修正的接觸線可以減少應力集中。圓錐滾子軸承可以承受大的徑
向載荷和軸向載荷。由於圓錐滾子軸承只能傳遞單向軸向載荷，因此，為傳遞相反方向的軸向載荷就需要另一個與之對稱安裝的圓錐滾子軸承。
軸承結構
單列圓錐滾子軸承有一個外圈，其內圈和一組錐形滾子由筐形保持架包羅成的一個內圈組件。外圈可以和內圈組件分離，按照ISO圓錐滾子軸承外形尺寸標準的規定，任何一個標準型號的圓錐
滾子軸承外圈或內圈組件應能和同型號外圈或內圈組件實現國際性互換。即同型號的外圈除外部尺寸、公差需符合ISO492（GB307）規定外，內圈組件的圓錐角、組件錐體直徑等也必須符合
互換的有關規定。 通常，單列圓錐滾子軸承外圈滾道的圓錐角在10°~19°之前，能夠同時承受軸向載荷和徑向載荷的聯合作用。錐角愈大，承受軸向載荷的能力也愈大。大圓錐角的軸承
，後置代號加B，錐角在25°~29°之間，它可承受較大的軸向載荷。另外，單列圓錐滾子軸承可以在安裝過程中調整游隙的大小。
