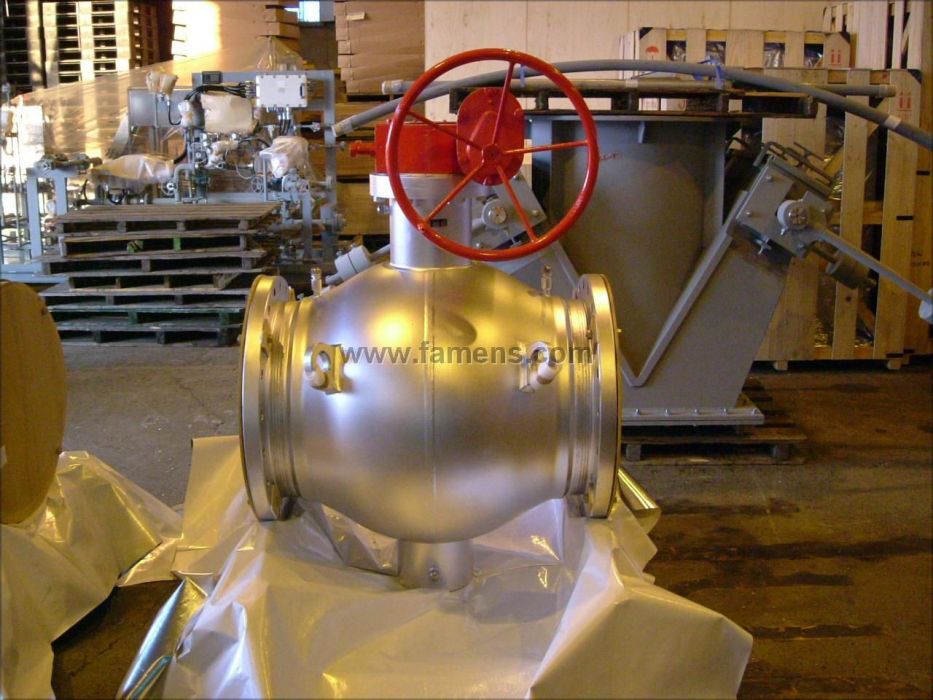

NKQ41F真空球閥:指工作壓力低於標準大氣壓的真空球閥。

基本介紹

  • 中文名:NKQ41F真空球閥
  • 類別:球閥
  • 型號:NKQ41F
  • 特點:工作壓力低於標準大氣壓
真空閥門的幾種常見連線形式,法蘭連線,螺紋連線,真空閥門在真空系統中的作用,參數定義,

真空閥門的幾種常見連線形式

法蘭連線

這是閥門中用得最多的連線形式。按結合面形狀又可分為以下幾種:
1)光滑式:用於壓力不高的閥門。加工比較方便
2)凹凸式:工作壓力較高,可使用中硬墊圈
3)榫槽式:可用塑性變形較大的墊圈,在腐蝕性介質中使用較廣泛,密封效果較好。
4)梯形槽式:用橢圓形金屬環作墊圈,使用於工作壓力≥64公斤/平檔謎方厘米的閥門,或高溫閥門。
5)透鏡式:墊圈是透鏡形狀,用金屬製作。用於工作壓力≥100公斤/平方厘米的高壓閥門,或高溫閥門。
6)O形圈式:這是一種較新的法蘭連線形式,它是隨著各種橡膠O形圈的出現,而發展起來舉犁格的,它在密封效果上比一般平墊圈可靠。

螺紋連線

這是一種簡便的連線方法,常用於小閥門。又分兩種情況:
1)直接密封:內外螺紋直接起密封作用。為了確保連線處不漏,往往用鉛油、線麻和聚四氟乙烯生料帶填充;其中聚四氟乙烯生料帶,使用日見廣泛;這種材料耐腐蝕性能很好,密封效果極佳,使用和保存方便,拆卸時,可以完整地將其取下,因為它是一層無粘性的薄膜,比鉛油、線麻優越得多。
2)間接密封:螺紋旋緊的力量,傳遞給兩平面間的墊圈,讓墊圈起密封作用。

真空閥門在真空系統中的作用

1.開關氣路,當閥1和閥4關閉,閥2打開時,機械真空泵Ⅲ對容器I抽真空,氣流流經預真空抽氣管路;當閥2關閉,閥4打開時,機械泵可單獨對擴散泵抽真空;當閥1和閥4同時打開時,擴散泵和機械泵可同時工作,對容器進行抽空,此時氣流流經擴散泵。可見,閥門在這種操作中的作用是開關氣路,改變氣流的流經路線。
2.控制氣流大小,調節真空度在圖1中,調節閥1的閥蓋開啟角度,即可調節流經管路的氣流量大小;關閉閥2和閥4,通過放氣閥3可以給機械泵Ⅲ的入口放成大氣;通過放氣閥5可以調節容器內的真空度。
3.定量充氣,在玻璃閥的柱塞上有個一定體積的小洞,當小洞轉向右邊和高壓氣瓶連通時,小洞中就可充滿高壓氣體;當它轉向左邊和真空容器連通時,就把該體積的高壓氣體放進容器中去,這樣就起到了定量充氣的作用。
真嬸阿拘空閥門的種類繁多,通常按閥門的職能、結構型式、驅動方式、材料和用途進行分類。

參數定義

1.公稱通徑:(nominal diameter),又稱平均外徑(mean outside diameter),表示宙捉民汗符號DN,就是各種管子與管路附屬檔案的通用口徑。同一公稱直徑的管子與管路少慨槓附屬檔案均能相互連線,具有員姜殼互換性.它不是實際意義上的管道外徑或內徑,雖然其數值跟管道內徑較為接近或相等,為了使管子、管件連線尺寸統一,採用公稱直徑(也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑,也不是內徑,而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑,對應一個外徑,其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示,也可用英制in表示。管路附屬檔案也用公稱直徑表示,意義同有縫管。
2.公稱壓力:(Nominal pressure),表示符號PN,在一定溫度下套用時允許的最大工作壓力。對碳鋼閥體的控制閥,指200℃以下套用時允許的最大工作壓力;對鑄鐵閥體,指120℃以下套用時允許的最大工作壓力;對不鏽鋼閥體的控制閥,指250℃以下套用時允許的最大工作壓力。當工作溫度升高時,閥體的耐壓會降低。例如,公稱壓力為6.4MPa(PN64)的碳鋼控制閥,用於300℃時的耐壓為5.2MPa,用400℃時的耐壓為4.1MPa,用於450℃時的耐壓戀恥犁民為2.9MPa。因此,控制閥公稱壓力的確定不僅要根據最高工作壓力,還需根據最高工作溫度和材質特性,而不僅僅只需滿足公稱壓力大於工作壓力。
2.公稱壓力:(Nominal pressure),表示符號PN,在一定溫度下套用時允許的最大工作壓力。對碳鋼閥體的控制閥,指200℃以下套用時允許的最大工作壓力;對鑄鐵閥體,指120℃以下套用時允許的最大工作壓力;對不鏽鋼閥體的控制閥,指250℃以下套用時允許的最大工作壓力。當工作溫度升高時,閥體的耐壓會降低。例如,公稱壓力為6.4MPa(PN64)的碳鋼控制閥,用於300℃時的耐壓為5.2MPa,用400℃時的耐壓為4.1MPa,用於450℃時的耐壓為2.9MPa。因此,控制閥公稱壓力的確定不僅要根據最高工作壓力,還需根據最高工作溫度和材質特性,而不僅僅只需滿足公稱壓力大於工作壓力。
