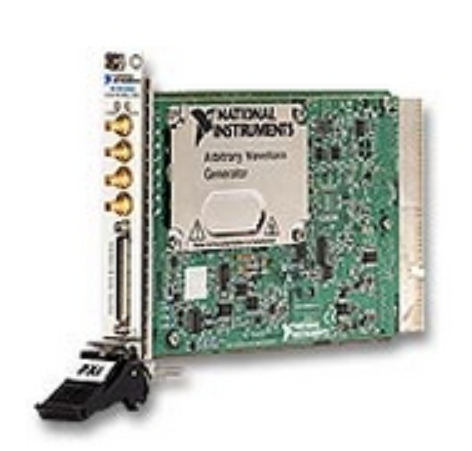

NI PXI-5422是一款200 MS/s的任意波形發生器。
基本介紹
- 外文名：NI PXI-5422
- 產品類型：波形發生器
簡介,優勢,規範說明,
簡介
該輕巧型單槽3U PXI板卡可實現16位的解析度和高達256MB的板載記憶體。 PXI-5422使用基於PCI匯流排的PXI平台，因而在下載波形時，其速度可達84 MB/s，遠高於傳統GPIB儀器。運用PXI-5422的同步記憶體核心(SMC)架構，您能通過發生器與數位化儀和數字波形發生器/分析儀的同步來創建混合信號的測試系統，您也可通過多個任意波形發生器的同步，生成一個相位相干的多通道發生器。
優勢
·16位解析度，200 MS/s採樣速率
·多模組同步，小於20 ps的失真
·8Mb、32Mb、256 Mb或512 MB的共享波形數據和序列指示記憶體
·可選的16位LVDS數字模式輸出
·80 MHz模擬頻寬
·1.8ns上升時間且脈衝像差小於6%
規範說明
General | |
Form Factor | PXI / PXI Express |
PXI Bus Type | 可兼容PXI混合匯流排 |
Operating System / Target | Linux Windows實時系統 |
Product Family | 訊號產生器 |
模擬輸入 | |
Number of Channels | 0 |
模擬輸出 | |
Number of Channels | 1 |
Resolution | 16 bits |
Timing | 硬體 |
Update Rate | 200 MS / s |
On-Board Memory | 8 MB 32 MB 256 MB 512 MB |
Maximum Voltage Range | |
Range | -6 V - 6 V |
Sensitivity | 48 mV |
Output Impedance | 50 Ohm 75 Ohm |
Waveform Types | DC中頻任意的基本功能 |
Digital I / O | |
Bidirectional Channels | 0 |
Timing / Triggering / Synchronization | |
Synchronization Bus(RTSI) | Yes |
T-clock Capability | 是 |
Triggering | 數位 |
External Clocking | 是 |
General | |
Form Factor | PXI / PXI Express |
PXI Bus Type | PXI Express可兼容PXI混合匯流排 |
Operating System / Target | Windows實時系統 |
Product Family | 訊號產生器 |
模擬輸入 | |
Number of Channels | 0 |
模擬輸出 | |
Number of Channels | 2 |
Resolution | 16 bits |
Timing | 硬體 |
Update Rate | 400 MS / s |
On-Board Memory | 128 MB 512 MB |
Maximum Voltage Range | |
Range | -1 V - 1 V |
Accuracy | 4 mV |
Waveform Types | 中頻任意的射頻(RF) |
Digital I / O | |
Bidirectional Channels | 0 |
Timing / Triggering / Synchronization | |
Synchronization Bus(RTSI) | Yes |
T-clock Capability | 是 |
Triggering | 數位 |
External Clocking | 是 |
General | |
Form Factor | USB |
Operating System / Target | Windows |
Product Family | 多功能數位電錶 |
模擬輸入 | |
Number of Channels | 1 |
模擬輸入解析度 | 22 bits |
解析度位數 | 6.5 數位 |
最大電壓範圍 | |
Range | -300 V - 300 V |
Sensitivity | 1 mV |
Maximum Current Range | |
Range | -3 A - 3 A |
Sensitivity | 3 µA |
輸入阻抗 | 10 GOhm 10 MOhm |
模擬輸出 | |
Number of Channels | 0 |
Digital I / O | |
Bidirectional Channels | 0 |
Timing / Triggering / Synchronization | |
Triggering | 數位 |
General | |
Controller Type | 遠程 |
PXI Bus Type | 僅PXI |
Operating System / Target | Windows實時系統 |
Slot Requirement | 1 |
Physical Specifications | |
Length | 10.7 cm |
Width | 17.5 cm |
Operating Temperature | 0 °C - 55 °C |
Maximum Altitude | 2000 m |
