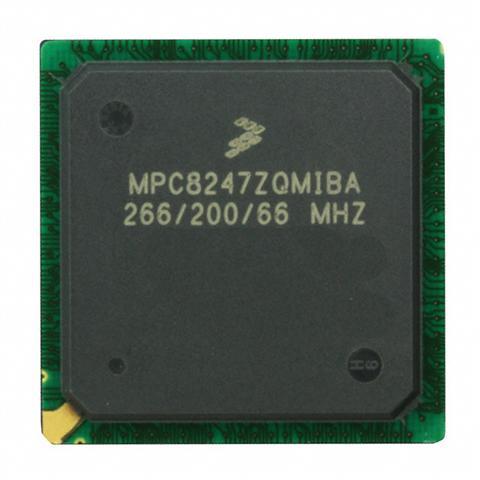

MPC8247

MPC8247

MPC8247是一款微處理器,支持頻率為266-400 MHz。

基本介紹

  • 中文名:MPC8247
  • 外文名:MPC8247
  • 核心微處理器
  • 支持頻率:支持頻率為266-400 MHz
  • 特點:低功耗
主要特點,開發板,

主要特點

·G2_LE核心
- 以MPC603e微處理器的核心為版本
- 系統的核心微處理器,支持頻率為266-400 MHz
- 單獨的16位元組的數據和指令高速快取:
- PowerPC架構兼容的記憶體管理單元(MMU)
- 通用晶片處理器(COP)的測試接口
- 支持高速快取一致性的匯流排偵聽
- 浮點單元(FPU)支持浮點運算
- 支持高速快取鎖定
-低功耗
-為內部邏輯(1.5 V)和單獨的I / O電源(3.3伏)
-G2_LE核心和通信處理器模組(CPM)的獨立的PLL
-G2_LE核心和CPM可以運行在不同頻率的功率/性能最佳化
- 內部核心/匯流排時鐘乘法器,提供2:1,2.5:1,3:1,3.5:1,4:1,4.5:1,5:1,5.5:1,6:1,7:1,和
8:1的比率
- 內部CPM /匯流排時鐘乘法器,提供2:1,2.5:1,3:1,3.5:1,4:1,5:1,6:1和8:1的比例
-64位數據和32位地址匯流排
- 匯流排支持多個主設計了兩個外部的主人
- 支持單轉讓和突發傳輸
- 可程式的主橋和代理
- 32位數據匯流排,66兆赫,3.3V
- 60X和PCI時鐘同步和異步模式
- 所有的內部地址空間,提供給外部PCI主機
- DMA記憶體塊傳輸
- PCI - 60X地址映射
系統接口單元(SIU)
- 時鐘合成器
- 復位控制器
- 周期中斷定時器
- 硬體匯流排監視器和軟體看門狗
- IEEE 1149.1 JTAG測試訪問連線埠
- 無縫連線SRAM,頁面模式的SDRAM,DRAM,EPROM,快閃記憶體,和其他用戶自定義外設
- 位元組寫使能
- 32位地址解碼可程式銀行規模
- 用戶可程式的機器,通用片選機,頁面模式管道
- 位元組選擇為64位匯流排寬度(60X)
- SDRAM的專用接口邏輯
禁用CPU模式
集成安全引擎(SEC)的(僅適用於MPC8272和MPC8248)
- 支持DES,3DES,MD - 5,SHA - 1,AES公司,PKEU,RNG和RC - 4加密算法

開發板

8247開發板是一套完整的基於飛思卡爾MPC8247系列處理器的嵌入式開發平台。MPC8247系列集成PowerPC 處理器適用於那些對成本、空間、功耗和性能都有很高要求的套用領域。該器件有較高的集成度,從而降低了系統的組成開銷。高集成度的結果是簡化了電路板的設計,降低了功耗和加快了開發調試時間。這種低成本多用途的集成處理器的設計目標是使用PCI 接口的網路基礎結構、電訊和其它嵌入式套用。它可用於路由器、接線器、網路存儲套用和圖像顯示系統。
8247開發板系列套件集成飛思卡爾MPC8247系列處理器,128M 的SDRAM 以及16M 的FLASH,為用戶的軟體研發提供了足夠的空間。開發板上則提供非常豐富的外設接口:兩個10M/100M 乙太網接口、三個三線RS-232 串口等。系統具有體積小、耗電低、處理能力強、網路功能強大等特點,能夠裝載和運行嵌入式Linux 作業系統。用戶可以在這個系統平台上進行自主軟體開發,並對MPC8247系列進行測試和評估。
8247開發板系列套件中提供底板硬體電路圖及硬體設計文檔,極大的方便了用戶進行系統設計開發。本款MPC8247系列套件提供完備的嵌入式LINUX 開發環境及豐富的開發調測工具軟體。對於MPC8247系列系列處理器,MPC8247/8248/8271/8272管腳具有兼容性,功能也大致相同,本開發套件主要使用MPC8247處理器。
