基本介紹

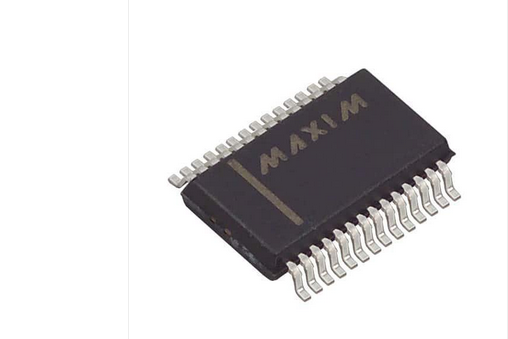

- 中文名：MAX197
- 屬性：轉換晶片
- 出品公司：Maxim
- 特點：具有12位測量精度高速轉換
- 套用領域：數據採集系統
- 模式：內部採樣模式和外部採樣模式
基本原理,數據採集,
基本原理
MAX197無需外接元器件就可獨立完成A/D轉換功能。它可分為內部採樣模式和外部採樣模式，採樣模式由控制暫存器的D5位決定。在內部採樣控制模式(控制位置0)中，由寫脈衝啟動採樣間隔，經過瞬間的採樣間隔(晶片時鐘為2MHz時，為3us)，即開始A/D轉換。在外部採樣模式(D5=1)中，由兩個寫脈衝分別控制採樣和A/D轉換。在第一個寫脈衝出現時，寫入ACQMOD為1，開始採樣間隔。在第二個寫脈衝出現時，寫入控制字ACQMOD為0，MAX197停止採樣，開始A/D轉換。這兩個寫脈衝之間的時間間隔為一次採樣時間。當一次轉換結束後，MAX197相應的INT引腳置低電平，通知處理器可以讀取轉換結果。
數據採集
內部採樣模式的數據轉換時序
對於模擬到數字量的轉換，時序要求非常嚴格，由於MAX197的數位訊號輸出引腳是復用的，要正確讀出轉換結果，時序要求尤其重要。在一次採樣開始前，可以通過單片機的8位數據線把這些控制字寫入MAX197來初始化相應的參數。然後按照一定的時序進行採樣和轉換。內部採樣模式的數據轉換時序圖。
HBEN為12位數據高4位或低8位有效控制位，當此位為高時，高4位數據有效，為低時低8位數據有效。可以通過控制這個引腳來讀取12位的轉換結果。
MAX197與單片機硬體接口設計
MAX197是一種通用A/D晶片，可以和多種微機接口，在此選用AT89C52單片機作為主處理器。通過AT89C52的P0.0~P0.7與MAX197的D0~D7相連，既用於輸入MAX197的初始化控制字，也用於讀取轉換結果數據。 用AT89C52單片機的P2.7作片選信號，則MAX197的高位地址為7FH。選擇MAX197為軟體設定低功耗工作方式，所以置SHDN腳為高電平。本文採用外部基準電壓，所以REFDJ接高電平，而REF則接外部輸入參考電壓。AT89C52單片機的P1.1腳用做判讀高、低位數據的選擇線，直接與HBEN腳相連。MAX197的INT腳可與AT89C52的INT0相連,以便實現中斷，讀取轉換結果。
在電路中，AGND和DGND應相互獨立，各種電源與模擬地之間都用0.1mF電容來消除電源的紋波。MAX197的硬體電路設計。
軟體設計
MAX197與其它A/D晶片不同之處在於它的很多硬體功能都是利用內部控制字來實現的，如通道選擇、模擬信號量程、極性等。MAX197的輸出數據採用無符號二進制模式(單極性輸入方式)或二進制補碼形式(雙極性輸入方式)。當CS和RD都有效時，HBEN為低電平，低8位數據被讀出，HBEN為高電平,復用的高4位被讀出，另外4位保持低電平(在單極性方式下)，或另外4位為符號位(在雙極性方式下)。
