M3高速鋼

M3高速鋼是美國鉬高速工具鋼，主要特性是碳化物顆粒細、分布均勻，韌性好，但脫碳敏感性和過熱敏感性大，熱加工和熱處理範圍窄。

基本介紹

• 中文名：M3高速鋼
• 外文名：M3 high speed steel
• 類型：鉬高速工具鋼
• 地區：美國
• 硬度：255HBS

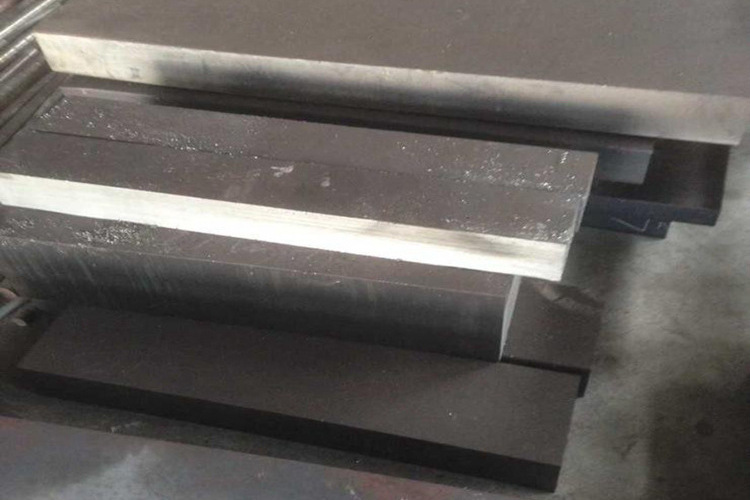

M3高速

退火態硬度

退火態，硬度255HBS；拉態冷，硬度269HBS；冷拉態，退火硬度262HBS。

主要化學成分

（質量分數%）

C：1.15～1.25

Si：0.20～0.45

Mn：0.15～0.40

P≤0.030

S≤0.030

Cr：3.75～4.50

Mo：4.75～6.50

V：2.75～3.25

W：5.00～6.75

參考對應鋼號

我國GB標準鋼號CW6Mo5Cr4V3、日本JIS標準鋼號SKH53、美國ASTM標準鋼號M3 Class、國際標準化組織ISO標準鋼號HS 2-9-2。

熱加工規範：

開始溫度1040-1150℃。

退火規範

退火溫度840～870℃。

淬火、回火規範

預熱溫度730～850℃，淬火溫度鹽浴爐1204℃，可控氣氛爐1216℃，淬火介質為油或鹽浴，回火溫度550℃，回火後硬度≥65HRC。

套用舉例

可用於刀具，如拉刀，成型銑刀、滾刀、鑽頭、螺紋梳刀、絲錐、車刀、刨刀等。
