M238

m238模具鋼是產自瑞典一勝百的預硬塑膠模具鋼，品質優越，具有良好的性能和可加工性，其出廠的預硬狀態使得模具的加工生產更加方便高效，對於部分對硬度要求不高的模具可以不經過熱處理環節，目前行業中套用極為廣泛，得到眾多模具設計師的認可和好評。

基本介紹

• 外文名：M238
• 產地：瑞典
• 品牌：一勝百
• 等級：優等品
• 類別：塑膠模具鋼
• 出廠狀態：預硬

m238介紹

M238一勝百優質預加硬塑膠模具鋼，此鋼為P20加上1.1%鎳，鋼材表面至中心硬度均勻一致，切削良好，火花機及拋光性能極佳，適宜氣化，

鍍硬鉻及鍍鈦。硬度與金相結構均勻,已經特殊熱處理加硬至30-34HRC,拋光性能良好,容易達成鏡面磨光,使用後變形率低,且材料可用率高,可減低成本費用,用於高要求的大小塑膠模具,尤其適合電蝕操作.

出廠狀態：預加硬至980-1080N/mm²(30-34HRC)

此鋼已經熱處理，硬度均勻，達278-311HB,29-33HRC,製成工模永不變型，切削性能及拋光性能優異， 適合電蝕操作，可作火焰加硬，表面鍍鉻及氮化處理。

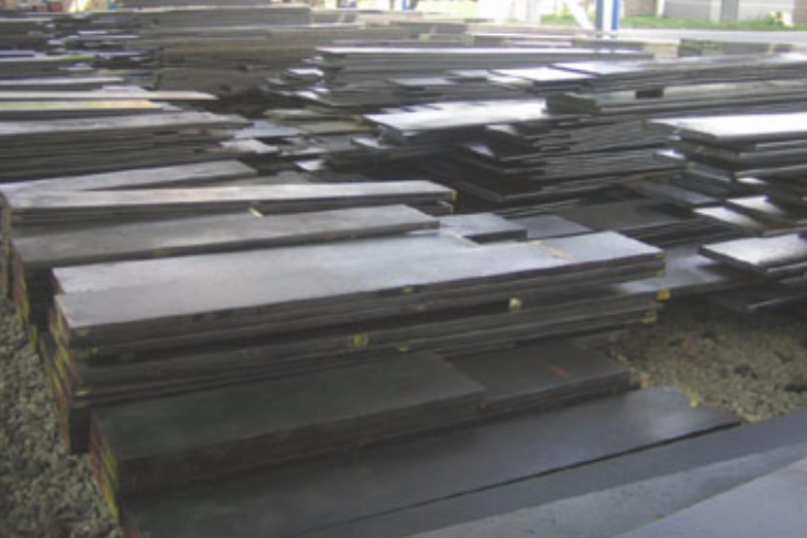

M238圖片

供貨狀態

預硬態,硬度30 ~34HRC

用途及常用規格

用途：適合高要求的塑膠模具，尤其是超過400MM厚之模具。

尺寸規格：圓形（MM）

25.8 30.8 32.8 40.8 45.8 50.8 55.8 60.8 66.0 71.0 76.0 81.0 86.0 91.0 101.5

106.5 116.5 126.5 141.5 151.5 182.0 202.0 232.0 262.5 282.5 302.5 363.0 403.0

方形（MM）

25323540455

扁形（MM）

80X20-25-32-35-40-45-50-60-65-70

105X20-25-32-35-40-45-50-60-65-70-80

130X20-25-32-35-40-45-50-60-65-70-80-90-105

155X20-25-32-35-40-45-50-60-65-70-80-90180X20-25-32-35-40-45-50-60-65-70-80

M238圖片

210X20-25-32-35-40-45-50-60-65-70-80-90-105

230X20-25-32-35-40-45-50-60-65-70-80

260X20-25-32-35-40-45-50-60-65-70-80-90-105

310X20-25-32-35-40-45-50-60-65-70-80-90-105

420X20-25-32-35-40-45-50-60-65-70-80-90-105-115-130-140-155

620X20-25-32-35-40-45-50-60-65-70-80-180-210-230

700X20-25-32-35-40-45-50-60-65-70-80-260-310-360

化學成分

碳 C：0.95 鉻 Cr;0.5

鎢 w：0.5

錳 Mn：1.1

矽 Si：0.3

釩 V：0.1

熱處理工藝

鍛制：1050-850℃爐中冷卻。 回質：850-900℃爐中冷卻。

應力 消 除：熱度均勻後，停留1-2小時於爐中冷卻。

淬火：油840-860℃或空氣：860-880℃。停留最少10分鐘，於厚度多於20mm見每1mm多1/2分鐘，所以硬度約54HRC。

回火：回火時停留最少1小時，20mm厚以上的每多20mm則要多1小時。

退火：720-740℃熱透保溫足夠時間，再隨爐降溫至600℃，然後在空氣中冷卻，所得硬度約為240HB（最高）。

典型套用舉例

1）適合高要求塑膠模具。

2)該鋼模具氮化可獲得高硬度的表層組織,氮化後的表層硬度可以達到650~700HV,使用壽命可達100萬模次以上。

3）適合於高精密儀器中的塑膠模具的加工生產。
