ltc3863 是一款穩固的負輸出 dc/dc pmos 控制器，專為汽車和工業套用而最佳化。其可驅動一個 p 溝道功率 mosfet 以產生一個負輸出，且只需單個電感器便可構成完整的電路。通常可實現 -0.4v 至 -150v 的輸出電壓，並能提供更高的電壓 （僅受限於外部組件）。所有接口信號都是以地為基準的正信號，這進一步簡化了設計。ltc3863 沒有引腳連線至負電壓，從而允許輸出電壓僅受到外部組件選擇的限制。
基本介紹
- 外文名：LTC3883
- 類型：控制器
性能概要,具體參數,定價參考,
性能概要

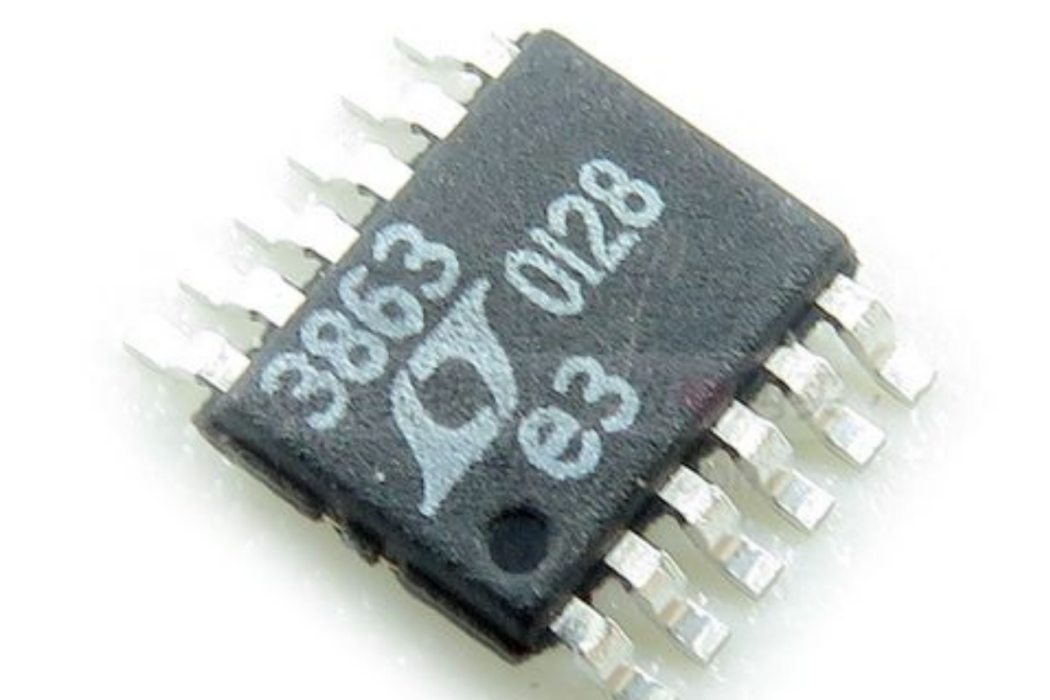

ltc3863採用單個電感器就能從正的輸入電壓產生負電壓。大多數低至中功率反相器都採用耦合電感器拓撲或變壓器，但是變壓器增大了電路尺寸和複雜性。採用小外形 12 引腳耐熱性能增強型 msop 封裝和 dfn 封裝， 套用於工業和汽車電源、電信電源、分散式電源系統。 60v 低 iq 負輸出控制器 ltc3863 擁有卓越的輕負載效率，在一種用戶可程式的突發模式操作中僅吸收 70μa 的靜態電流。其峰值電流模式、恆定頻率 pwm 架構可實現開關頻率和輸出電流限值的良好控制。這款器件在輸出處於突發模式 （burst mode） 運行時，備用模式的靜態電流為很低的 70?a,因此有助於延長電池供電型套用的運行時間。 其電流模式架構提供非常容易的環路補償、快速瞬態回響、逐周期過流保護和卓越的電壓調節。輸出電流檢測通過測量檢測電阻器兩端的壓降完成。其他特點包括可程式軟啟動或跟蹤、過壓保護、過流和短路保護、電源良好輸出信號、以及針對相鄰引腳開路和短路的 fmea （失效模式與影響分析） 驗證。開關頻率能利用一個外部電阻器在 50khz 至 850khz 的範圍內進行設定，而且可以同步至一個頻率介於 75khz 至 750khz 之間的外部時鐘。以千片批量的起始價為每片 2.06 美元。
具體參數
vin 範圍為 3.5v 至 60v 寬 vout 範圍：-0.4v 至 -150v 強大的高電壓 mosfet 柵極驅動器 經歷了針對相鄰引腳開路 / 短路的 fmea 驗證 準確的電流限值 可程式軟起動或電壓跟蹤 內部軟起動可保證平滑的啟動 僅需要一個電感器 在備用模式時很低的 70?a 靜態電流 輕負載時可選擇以低紋波突發模式或脈衝跳躍模式工作 可選擇 50khz 至 850khz 的固定工作頻率 75khz 至 750khz 的 pll 可同步工作頻率 電流模式控制實現快速瞬態回響和非常容易的環路補償 可調軟啟動或跟蹤 輸出過壓和過流保護 電源良好輸出信號 擴展和工業溫度級版本：-40°c 至 125°c 工作結溫 汽車溫度級版本：-40°c 至 150°c 工作結溫 軍用溫度級版本：-55°c 至 150°c 工作結溫
定價參考
ltc3863器件型號封裝引腳溫度價格 （以 1 ~ 99 片為批量）價格 （以 1000 片為批量） *rohs 數據
