ltc3861-1 一款雙通道、多相 （polyphase） 同步降壓型開關穩壓控制器，用於數位訊號處理器、高電流分散式電源系統及其他電信和工業 dc/dc 電源。它採用了一種恆定頻率電壓模式架構，並組合了非常低失調和高頻寬的誤差放大器及每通道一個遠端輸出檢測差分放大器，旨在實現超卓的瞬態回響和輸出調節性能。
基本介紹
- 外文名：LTC3861-1
- 類型：降壓型開關穩壓控制器
具體參數,套用原理,套用領域,
具體參數

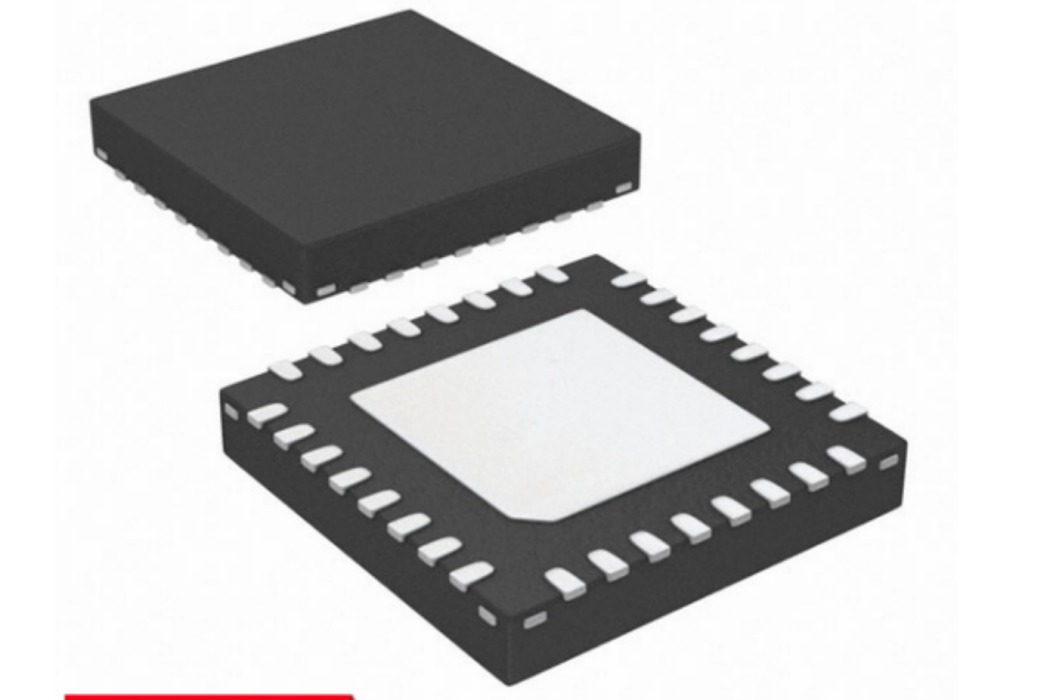

·採用電源模組、drmos 或外部柵極驅動器和 mosfet 進行運作 ·具準確均流功能的恆定頻率電壓模式控制 ·±0.75% 0.6v 電壓基準 ·雙通道差分輸出電壓檢測放大器 ·多相能力 -- 多達 12 相操作 ·可程式電流限值 ·可安全地給一個預偏置負載供電 ·高達 2.25mhz 的可程式或 pll 可同步開關頻率 ·採用電感器 dcr 的無損耗電流檢測或採用檢測電阻器的精準電流檢測 ·vcc 範圍：3v 至 5.5v ·vin 範圍：3v 至 24v ·電源良好輸出電壓監視器 ·輸出電壓跟蹤能力 ·可程式軟起動 ·採用 36 引腳 5mm x 6mm qfn 封裝
套用原理
ltc3861-1組合了非常低失調和高頻寬的誤差放大器ltc3861-超卓的瞬態回響，該控制器運用了無損耗電感器 dcr 電流檢測，以維持相位之間的電流平衡並提供過流保護。此晶片可在一個 3v 至 5.5v 的 vcc 電源範圍內運作，並專為實現從 3v ~ 24v 的 vin 至 0.6v ~ （vcc - 0.5v） 的輸出電壓的降壓轉換而設計。 ltc3681-1採用 36 引腳 5mm x 6mm qfn 封裝。ltc3681 採用 36 引腳 5mm x 6mm qfn 封裝。ltc3861-1 是 ltc3861-1的 32 引腳 qfn 版本，並具有一個差分遠端輸出電壓檢測放大器。 電感器電流反向在軟起動期間停用，以安全地為預偏置負載供電。track/ss 引腳提供了可程式軟起動或跟蹤功能。多達 6 個 ltc3861-1控制器能夠並聯起來工作，以實現 1、2、3、4、6 或 12 相操作。恆定的工作頻率可同步至一個外部時鐘或在 250khz 至 2.25mhz 的範圍內進行線性設定。
套用領域
·高電流分散式電源系統 ·dsp、fpga 和 asic 電源 ·數據通信和電信系統 ·工業電源
