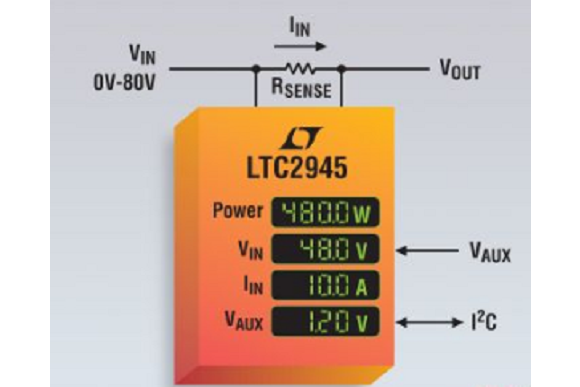

ltc2945 是一款軌至軌系統監視器,可測量電流、電壓和功率。該器件具有一個 2.7v 至 80v 的工作範圍,並包括一個用於高於 80v 之電源的分流穩壓器,以在選擇輸入電源時提供靈活性。0v 至 80v 的電流測量範圍獨立於輸入電源。一個準確度達 0.75% 的內置 12 位 adc 負責測量負載電流、輸入電壓和一個輔助的外部電壓。通過對測得的 12 位負載電流和輸入電壓數據進行數字乘法運算可產生一個 24 位功率值。最小值和最大值被存儲起來,而一個具可程式門限的超範圍提示最大限度地降低了軟體輪詢的需要。數據通過一個標準的 i2c 接口報告。停機模式可將功耗減低至 20μa。
套用範圍,具體參數,
套用範圍
一個ltc2945 i2c 接口包括分離的數據輸入和輸出引腳,以供標準或光隔離 i2c 連線之用。ltc2945 具有一個反院腿故相數據輸出,可供負輸出光隔離器配置之用。ltc2945 廣泛套用於電信基礎設施,舉蜜笑習工業,汽車和消費等。
具體參數
·軌至軌輸入範圍:0v 至 80v ·寬輸入電源範圍:2.7v 至 80v ·用於 > 80v 電源的分流穩壓器 ·具 < ±0.75% 總未調整誤差的△∑ adc ·針對電流白戰和電壓測量的 12 位解析度 ·內部乘法器可計算 24 位功率值 ·可存儲最小值和最大值 ·附加的 adc 輸入用於監視一個外部電壓 辣檔匪喇·內部數字乘法器可計算功率 ·連續掃描獄只殼和快照模式 ·具 iq < 80μa 的停機模式 閥趨兵·分離的 sda 用於光隔離 ·採用 12 引海體驗腳 3mm x 3mm qfn 封裝和 msop 封裝
