KA317是三端可調正輸出穩壓器,1.5A輸出,壓差範圍是3V至40V。他們非常容易使用,僅用兩個外部電阻就可以設定輸出電壓,輸入和輸出調整率都要比固定穩壓器的好。

基本介紹

  • 中文名:KA317
  • 輸出電壓範圍:1.2V37V
  • 最大輸出電流:1.5A
  • 紋波抑制比:80Db
簡介,特性,電路圖,

簡介

317是三端可調正輸出穩壓器,1.5A輸出,壓差範圍是3V至40V。他們非常容易使用,僅用兩個外部電阻就可以設定輸出電壓,輸入和輸出調整率都要比固定穩壓器的好。
除此之外,內部電路提供過載保護,包括電流限制,過熱保護和安全區保護。無須電容器(除非裝置遠離輸入濾波電容、輸入旁路需求),為了改進電源的瞬態效應,加一個輸出電容是必要的。此晶片還可以套用與精密電流調整器。

特性

3、典型輸入調整率0.01%
4、典型輸出調整率0.1%

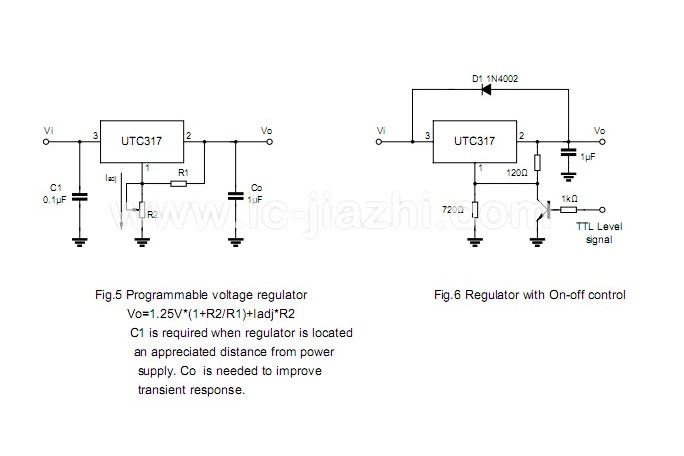

電路圖

電路圖
KA317
317電路圖
