ic卡讀卡器

ic卡讀卡器

IC卡讀卡器,是讀寫IC卡的機具設備,根據讀卡類型的不同,IC卡讀寫器分為接觸式、非接觸式、雙界面讀卡器。

通常IC卡讀卡器通過通訊線連線接到電腦,通訊方式以USB接口為主,RS232接口的讀卡器仍然具有一定的用戶數量。

接觸式讀卡器基本遵循ISO7816的國際標準,非接觸式讀卡器則遵循ISO14443接口標準。

有兩類與行業套用相關的讀卡器,一類是讀寫金融IC卡,需要符合PBOC2.0相關行業標準,同時還需要滿足EMV(Europay,MasterCard,VISA)等國際組織的相關標準。另一類是則是讀寫高速公路IC卡,包括ETC中雙片式OBU上的IC卡(國家高速公路收費標準,GB20851)相關的讀卡器,在高速公路收費車道上(包括無人值守車道)。嚴格意義上來講,國家高速公路IC卡讀卡器,如粵通卡讀卡器,實際上也是一個電子錢包扣費器(相當於POS機),基本符合國家金融標準。

基本介紹

  • 中文名:IC卡讀卡器
  • 外文名:Smart Card Reader
  • 卡片類型:接觸式、非接觸式、雙界面
  • 接口類型:USB、RS232、乙太網
  • 遵循標準:ISO7816、ISO14443
產品介紹,使用說明,產品特點,接口說明,規格參數,極限參數,規格,讀卡,主卡座,緊急備用,嵌入式,選購技巧,產地,晶片質量,封膠情況,讀卡距離,總體要求,參數說明,

產品介紹

IC卡讀卡器用來讀寫IC卡,非接觸式IC卡讀卡器是簡單易用的M1卡專用讀寫器,可讀寫Mifare S50卡、S70卡,採用了D8的核心技術,通過RS232串口或USB口實現同PC機及相關設備的連線,USB採用無驅技術。具有更簡單、穩定和低成本的特點。隨機提供各種平台的驅動開發包,附帶的演示程式可操作射頻卡的全部功能,並帶有自動測卡操作

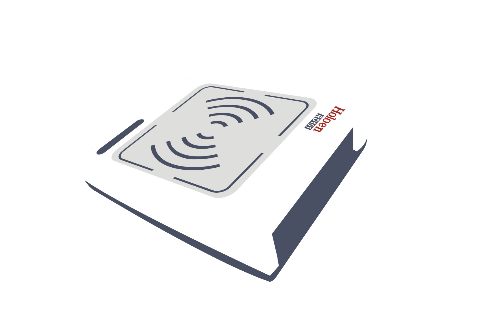

ic卡讀卡器
ic卡讀卡器
D3型IC卡讀寫器是開發IC卡相關產品及系統集成必備的前端處理設備,其豐富、完善的接口函式,可方便地套用於工商、電信、郵政、稅務、銀行、保險、醫療、會議簽到、網咖管理、加油站、停車場管理等各種扣費(如收取停車費)收費、儲值、查詢等智慧卡管理套用系統中。

使用說明

  • 第一,需要關注讀寫器設備的頻率範圍,看其是否滿足項目使用地的頻率規範;
  • 第二,了解讀寫器的最大發射功率和配套選型的天線是否輻射超標;
  • 第三,看讀寫器具備的天線連線埠數量,根據套用是否需要多接口的讀寫器;
  • 第四、通訊接口是否滿足項目的需求;
  • 第五、了解讀距和防碰撞指標,讀距指標要明確什麼天線和標籤下測試的;防碰撞要明確什麼標籤在什麼排列方式下多長時間內全部讀完;
  •   第六、一個RFID套用系統除了和讀寫器有關外,還和標籤、天線、被貼標物品材質、被貼標物品運動速度、周圍環境等相關,在確定設備前最好能模擬現場情況進行測試和驗證,確保產品真是能滿足套用需求;
  • 第七、模擬情況下連續測試設備的穩定性,確保能長時間的穩定工作。

產品特點

  1. 快速、準確定位:在移動點檢設備上存儲有整個檔案室的地理分布圖,將會對所查檔案做出地理定位指示,實現快速查找及歸檔操作。
  2. 輕鬆盤點:使用RFID點檢設備可以快速的完成檔案的盤點、查錯、上架等工作,在極大的減輕館員工作量的同時可以提高檔案管理工作效率、降低外借歸檔時的差錯率。
  3. 檔案信息準確記錄:檔案經手人、借閱人、借出、歸檔時間等均為系統自動登記完成的,防止手工差錯的同時保證檔案管理信息系統原始數據的準確性,並可提供檔案狀態的實時查詢、報表列印。
  4. 批量檔案借出、歸檔登記管理:檔案管理是很煩雜的工作,檔案管理人員少,尋借檔案的人多,套用RFID技術實現檔案管理現代化,自動化,增加工作效率的同時減少檔案管理員的勞動強度,幫助館員實現自動化的批量檔案借出,歸檔登記工作
  5. 檔案RFID標籤存儲信息更改自如:電子標籤存取數據容量大,並且存儲信息更改自如,為檔案屬性等信息管理提供方便。
  6. 安全保障:檔案管理人員要通過身份驗證登入RFID檔案管理系統後,才可對檔案進行借出,歸檔的操作,對於檔案的非法外帶,系統將報警提示。標籤信息亦可加密。

接口說明

序號 顏色 符號 描述
  1. 紅 VCC 正電源;
  2. 黑 GND 地;
  3. 綠 WD0 韋根數據 0 輸出;
  4. 白 WD1 韋根數據 1 輸出;
  5. 棕 HOLD 韋根保持輸出;
  6. 藍 LED 接地轉換 LED 顏色;
  7. 灰 BUZ 接地強制蜂鳴器鳴響 電特性。

規格參數

極限參數

項目 符號 數值 單位
電源電壓 VCC 15 V
工作溫度 TOPR 0~+70 ℃
貯藏溫度 TSTR ­55~+125 ℃

規格

除特別說明,所示規格取自T =25℃及VCC=+12V工作條件下
項目 符 最小 典型 最大 單位
電源電壓 VCC 11 12 1 V
工作電流 I 70 11 mA
工作頻率 FREQ 13.56 MHZ
* 有效距離 DIS 0 30 5 mm
解碼時間 TDEC 120 20 ms
*有效距離與卡片及工作環境有關。
注釋:本公司產品請使用線性穩壓電源,不要使用其它類型電源!!!!!

讀卡

ic卡讀卡器讀卡分為接觸式與非接觸式,非接觸式ic卡讀卡器只要有效卡在讀卡器讀卡距離範圍內即可完成讀卡任務,接觸式ic卡讀卡器需要接觸才能完成讀卡任務,讀卡方式卻分為好幾種,例如:

主卡座

第一步:將IC卡有晶片的一面朝上插入主卡座內,平推到底,卡插入時,“插卡”指示燈亮。各指示燈位置功能,在上位機上選擇卡座操作。
第二步:卡片讀寫過程中“運行”指示燈亮,此時不得拔出卡片或關閉電源。
第三步:卡片操作完畢後,按讀寫器上的按鍵可彈出卡片。

緊急備用

第一步:當讀寫器主卡座不能正常工作時,為了不影響工作方可啟用緊急備用卡座。
第二步:取下緊急備用卡座的封口膠,將CPU卡有晶片的一面朝下,插入機器的此卡座內,平推到底,然後,在上位機中選擇卡座進行操作。
注意:卡片讀寫過程中“運行”指示燈亮,此時不得拔出卡片或關閉電源。

嵌入式

第一步:打開機殼底部SAM卡蓋,尋找到相應的白色嵌入式卡座,拉出卡座蓋,把嵌入式SIM卡或SAM卡的缺口對準卡座缺口,嵌入後蓋上卡座蓋,在上位機軟體上檢測到卡座有正確返回值後蓋上機殼上蓋並用螺釘緊固。
第二步:卡片讀寫過程中“運行”指示燈亮。

選購技巧

產地

進口的讀卡器是國產讀卡器價格的6-10倍,進口卡片價格是國產卡片的10-20倍。國產讀卡器和卡片的核心晶片都是採用國外的射頻晶片,國內還不具備該領域的晶片的開發和生產能力,所以卡片建議選用進口卡片,讀卡器建議選用國產讀卡器,以達到性價比最優。

晶片質量

國內讀卡器大多採用公共模具,或者抄襲國外讀卡器外型。模具是大家通用的,誰都可以買到,所以即使同一外型的讀卡器可能產自不同的廠家,服務和質量也是不一樣的。工程商必須對讀卡器有一個詳細的了解,不要單從外型和價格上進行分辨。建議工程商從購買門禁控制器的地方購買讀卡器,一般門禁控制器廠商要么會配套銷售或者生產與其品質標準相近的讀卡器。
ic卡讀卡器
管理中心
那么,怎樣判斷一個讀卡器的品質呢?有些國產讀卡器為了追求生產低成本,採用模擬電路替代射頻基站晶片,這種讀卡器運行電流大,容易當機或者被損壞,不建議選用。建議採用專用進口射頻基站晶片的讀卡器會好一些。當然,另外還要從您以前採購的廠家的讀卡器的半年以上的使用時間和返修率以及該廠家的品質標準和口碑來進行判斷。另外,讀卡器是一種長時間使用的設備,電路設計中一定要有防當機的電路進行保護,這點也是要注意的。

封膠情況

建議選用不封膠的讀卡器。
理由是: 即使封膠了,蜂鳴器還是裸露在外面的,這裡進水也會損壞讀卡器。封膠採用的材料是樹脂類的,有些封膠固化劑混和不均勻,國內的樹脂材料價格便宜但質量不好,長時間使用後會有導電性,使得讀卡器運行混亂或者當機。進口樹脂價格昂貴國內廠家一般不願意採用,平攤到每個讀卡器要十幾塊成本。還有,封膠成為某些廠家的"遮羞布",將粗劣的電路板設計工藝給掩蓋起來,甚至將返修板重新封膠進行銷售。此外,封膠也不適合設備散熱,對讀卡器的性能也是有影響,同時一但產品發生故障,基本無法修理,只能報廢處理。所以,除非特殊場合一般沒有必要一定要採用封膠的讀卡器,特殊場合對讀卡器進行一些防水保護就可以了。

讀卡距離

影響讀卡距離的因素較多,因採用不同的協定,不同的天線設計、周圍的環境(主要是金屬物)和不同的卡片等,都會影響到實際的讀卡距離。桌面型讀卡器讀卡距離在0-8厘米。沒有過度追求讀卡距離,而是更加看重讀卡器的穩定性,產品不在讀卡磁場的臨界區域讀卡,而是在磁場能量最充分的區域讀卡,以增加其穩定性。如果讀卡器讀卡距離過長,會造成讀卡不穩定或失敗。同時過近的兩個讀卡器也會互相干擾,讀卡器之間的距離保持在25cm以上。讀卡的方式,建議用卡片正對著讀卡器自然靠近,用卡片從側面快速划過的讀卡方法不可取,不保證刷卡成功。

總體要求

  1. 供應商必須提供真實有效的第三方質量檢測報告;
  2. 預留智慧型一卡通其他子系統接口;
  3. 預留英文版本軟體界面;
  4. 卡一庫一軟體一平台,不允許採用多家廠商,多家軟體,多個發卡器,來集成在一張卡上,做到真正意思上的智慧型管理一卡通,使用一卡通;
  5. 因為電梯屬於特種設備,供應商必須提供真實有效的特種設備檢測報告;
  6. 其讀頭外觀要求美觀大方帶電容觸摸密碼鍵盤建議採用玻璃材質;
  7. 所有設備與消防系統聯動,因為本大樓已經裝修完成,要求所有設備脫機運行且當有消防信號輸入時所有系統失效,電梯不受控,道閘打開,門禁打開;
  8. 卡片掛失採用卡片掛失卡片方式。

參數說明

  1. 供電電源:外接DC12V±5%;
  2. 產品型號:DAIC-YKT-ZX;
  3. 電源輸入功率:2W;
  4. 讀卡模組(Mifare® 核心模組)型號:MF RC500;
  5. 工作環境溫度:-25℃~45℃;
  6. 工作環境相對濕度:≤90%(不結露);
  7. 操作的卡片類型為Miare ® 1卡;
  8. 讀寫卡距離:0~5CM;
  9. 讀寫器與上位機通訊方式:標準RS-232異步串列通訊;
  10. 通訊參數:波特率:115200bps;通訊格式:1位起始位;8位數據位;1位停止位;無奇偶校驗位;握手方式:軟體握手。
