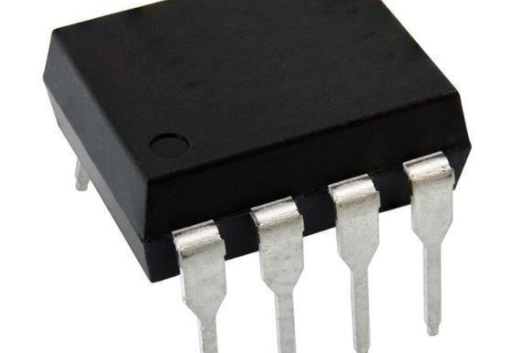

HCPL-3120

HCPL-3120，即HCPL-3120 門驅動光電耦合器內含 GaAsP LED，通過光學耦合到帶有功率級輸出的積體電路，這些光電耦合器非常適合用來驅動電機控制變頻套用中的功率 IGBT 和 MOSFET，輸出級的高工作電壓範圍提供了門控器件所需的驅動電壓。

基本介紹

• 中文名：HCPL-3120
• 最大輸出電流：2.0A
• 最高開關速度：500ns
• 工業溫度範圍：-40°C 到 100°C

型號介紹

HCPL-3120 門驅動光電耦合器內含 GaAsP LED，通過光學耦合到帶有功率級輸出的積體電路，這些光電耦合器非常適合用來驅動電機控制變頻套用中的功率 IGBT 和 MOSFET，輸出級的高工作電壓範圍提供了門控器件所需的驅動電壓。

這些光電耦合器提供的電壓和電流非常適合用來直接推動規格達到 1,200V/100A 的 IGBT，對於規格較高的 IGBT，可以使用 HCPL-3120 系列來推動 IGBT 門驅動分立功率級電路，ACNW3190 擁有 VDE 0844 中 VIORM = 630Vpeak 的絕緣電壓。

設備特點

• VCM = 1,500V時 25kV/μs 高共模抑制 (CMR) 能力
• 最高 0.5V 低電平輸出電壓 VOL
• 不需負向門驅動
• Icc = 5mA 最大耗電流
• 帶滯後欠壓鎖定保護 (UVLO)
• 15V 到 30V 寬工作 Vcc 範圍
• 安全規範認證申請中：- UL 3,750V/1min- CSA- IEC/EN/DIN EN 60747-5-2 VIORM = 630Vrms
• 選擇包括：- 060 = IEC/EN/DIN EN 60747-5-2 VIORM = 630Vrms- 300 = 鷗翼型表面貼裝- 500 = 卷帶式封裝- xxxE = 無鉛

套用

• IGBT/MOSFET 門驅動
• 交流和直接電機驅動
• 工業變頻器
• SPS 開關電源
