HCPL-0501是一種光電耦合器。
HCPL-0501 二極體電晶體光電耦合器在 LED 和光檢測器間使用絕緣層提供輸入和輸出間的電氣絕緣。
基本介紹
- 中文名：HCPL-0501
- 產品種類：高速光耦合器
- 通道數：1 Channel
- 最大波特率：1 MBps
型號介紹,詳細參數,設備特點,套用,品牌介紹,
型號介紹
光二極體偏壓和輸出電晶體集電極的獨立連線可以通過降低基極到集電極電容，將速度提高到傳統光電晶體耦合器的百倍以上。

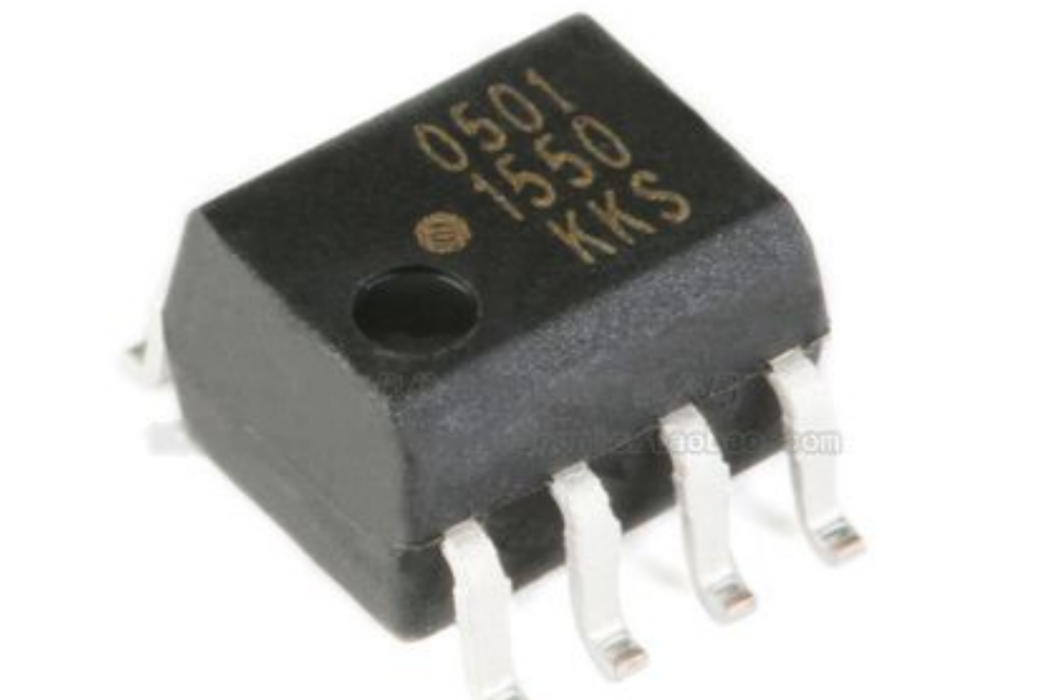

這款單通道光電耦合器採用 SO-8 封裝供貨。
產品適合高速 TTL/TTL 套用。輸入 LED 的標準 16mA TTL 吸入電流和 5.6 千歐的上拉電阻可以提供 1 個 TTL 邏輯負載的充足輸出電流，順向電流 IF =16mA 時最低電流傳輸比 (CTR) 為 19%。
詳細參數
最大正向二極體電壓 | 1.8 V |
最大反向二極體電壓 | 5 V |
最大輸入二極體電流 | 25 mA |
最大功率耗散 | 100 mW |
最大工作溫度 | + 70 C |
最小工作溫度 | 0 C |
封裝 | SOP-8 |
包裝 | 100PCS/Tube |
輸入類型 | DC |
絕緣電壓 | 3750 Vrms |
輸出設備 | Phototransistor |
描述 | 高速光耦合器 1MBd 1Ch 16mA |
製造商 | Avago |
設備特點
- VCM = 1,500V 時 15kV/µs 高共模抑制 (CMR) 能力 (HCPL-4503/ HCPL-0453)
- 高速：1Mb/s
- TTL 電平兼容
- 提供 8-pin DIP、SO-8 和寬體封裝
- 集電極開路輸出選擇
- 0°C 到 70°C 工作溫度內保證性能
- 安全規範認證：
經過 UL 認證——根據 UL1577，3750 V rms /1min（HCNW 和 020 選配設備 5000 V rms/1min）。
經過 CSA 認證。
經過 IEC/EN/DIN EN 60747-5-2 認證：
-VIORM = 630 Vpeak （HCPL-4503 選配件 060）
-VIORM = 1414 Vpeak（HCNW 設備）
- 提供雙通道版本 (HCPL-253x/ HCPL-4534/ HCPL-053x/ HCPL-0534)
- 提供 MIL-PRF-38534 密封版本（HCPL-55XX/ HCPL-65XX/ 4N55）
- 可選方案包括：
020 = UL 5000V/1min，選配*
060 = IEC/EN/DIN EN 60747-5-2 Viorm = 630Vpeak
選配**
300 = 鷗翼型表面貼裝
500 = 卷帶式封裝
XXXE = 無鉛
