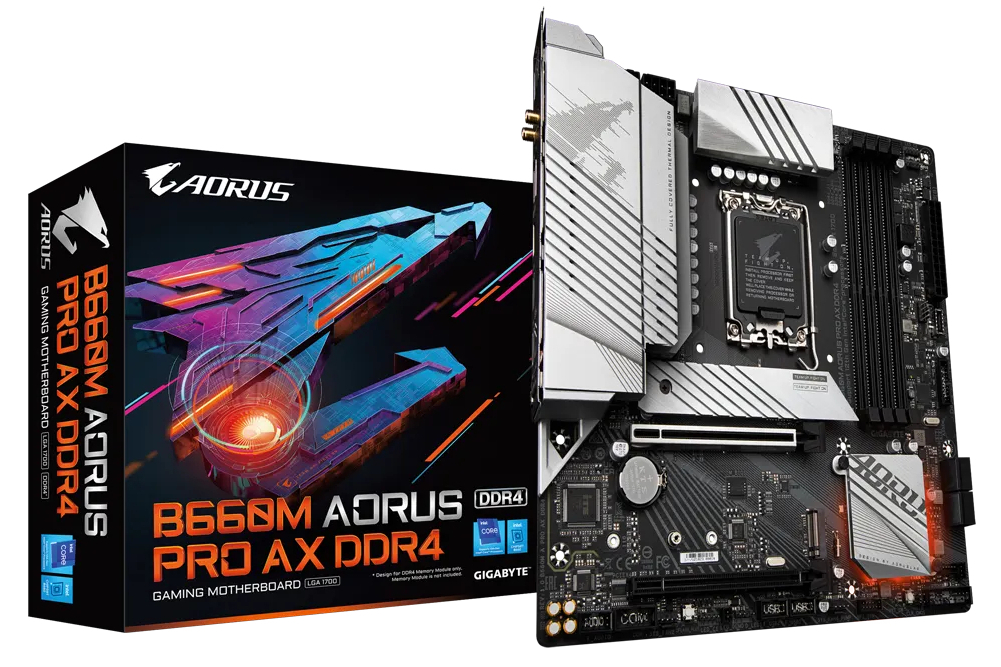

GIGABYTE B660M AORUS PRO AX DDR4是一款台式計算機主機板。
基本介紹
處理器 CPU,晶片組,顯示功能,音效,網路,WiFi 模組,拓展槽,多重顯示技術,儲存裝置接口,基於CPU,基於晶片組,USB,內接插座,後方面板裝置連線插座,IO控制器,硬體監控,BIOS,附加工具程式,附贈軟體,作業系統,PCB規格,
處理器 CPU
晶片組
1：支持DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200/3000/2933/2666/2400/2133 MHz
2：4個DDR4 DIMM插槽，可支持高達128 GB (單一插槽支持32 GB容量)
3：支持雙通道技術
4：支持ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運行)
5：支持non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
6：支持Extreme Memory Profile (XMP)記憶體
顯示功能
基於有顯示功能的處理器-支持Intel® HD Graphics
1：1個HDMI接口，可支持高達4096x2160@60 Hz的解析度* 支持 HDMI 2.1 版本及 HDCP 2.3.** 僅支持兼容於原生 HDMI 2.1 TMDS 規範的接口
2：1個DP接口，可支持高達4096x2304@60 Hz* 支持DP 1.2版本及HDCP 2.3
顯示功能所支持的規格將因使用的CPU而有差異
音效
1：集成Realtek 音頻晶片
2：支持High Definition Audio
3：支持2/4/5.1/7.1聲道* 若要啟動7.1聲道音頻輸出，必須進入音頻軟體將「高級設備設定 播放設備」的預設值變更。請至技嘉網站查詢詳細的設定說明。
4：支持S/PDIF輸出
網路
1：集成Intel2.5GbE網路晶片 (2.5 Gbps/1 Gbps/100 Mbps)
WiFi 模組
1：WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz 網路晶片
2：BLUETOOTH 5.2
3：支持11ax 160MHz無線通信標準，可支持高達2.4 Gbps* 實際傳輸速度將因使用環境及設備而有所差異。
拓展槽
1：1個PCI-E x16插槽，支持x16運行規格(PCIEX16)*為發揮顯示卡性能，安裝一張顯示卡時務必安裝至PCIEX16插槽。(PCIEX16插槽支持PCI-E 4.0)
2：1個PCI-E x16插槽，支持x4運行規格(PCIEX4)(PCIEX4插槽支持PCI-E 3.0)
多重顯示技術
1：支持 AMD Quad-GPU CrossFire™ 及 2-Way AMD CrossFire™ 技術
儲存裝置接口
基於CPU
1：1個M.2插槽(支持Socket 3, M key, type 2260/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
基於晶片組
1：1個M.2插槽(支持Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2P_SB)
2：4個SATA 3.0接口支持SATA RAID 0、RAID 1、RAID 5及RAID 10功能
3：Intel Optane™ Memory Ready
* 僅有經由晶片組支持的M.2插槽支持Intel Optane™ Memory 系統加速功能。
USB
基於晶片組
1：1個USB Type-C 接口在後窗IO，支持 USB 3.2 Gen 2x2
2：1個USB Type-C 接口，支持 USB 3.2 Gen 2 , 需經由排線從主機板內USB插座接出
3：1個USB 3.2 Gen 2 Type-A 接口(紅色)在後窗IO
基於晶片組+2個USB 3.2 Gen 1 Hubs
1：6個USB 3.2 Gen 1接口(4個在後窗IO，2個需經由排線從主機板內USB插座接出)
基於晶片組+2 USB 2.0 Hubs:
1：8個USB 2.0/1.1接口(4個在後窗IO，4個需經由排線從主機板內USB插座接出)
內接插座
1：1個24 PIN 主機板供電插座
2：1個8 PIN CPU 供電插座
3：1個4 PIN CPU 供電插座
4：1個CPU風扇插座
5：1個CPU水冷風扇插座
6：3個系統風扇插座
7：1個系統風扇/水泵插座
8：2個可程式LED燈帶電源插座
9：2個RGB LED燈帶電源插座
10：2個M.2 SSD 插槽
11：4個SATA 3.0接口
12：1個主機板跳線插座
13：1個前置音頻插座
14：1個USB Type-C 插座，支持USB 3.2 Gen 2
15：1個USB 3.2 Gen 1插座
16：2個USB 2.0/1.1插座
17：2個Thunderbolt™ 雷電擴展卡插座
18：1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
19：1個COM 插座
20：1個系統重置按鈕
21：1個Q-Flash Plus按鈕
22：1個系統重置針腳
23：1個清除CMOS數據針腳
後方面板裝置連線插座
1：1個USB Type-C 接口，支持USB 3.2 Gen 2x2
2：1個USB 3.2 Gen 2 Type-A接口(紅色)
3：4個USB 3.2 Gen 1接口
4：4個USB 2.0/1.1接口
5：2個SMA天線接口 (2T2R)
6：1個HDMI接口
7：1個DP接口
8：1個RJ-45網線接口
9：1個數字光纖輸出接口
10：2個音頻接口
IO控制器
1：集成iTE I/O 控制晶片
硬體監控
1：電壓檢測
2：溫度檢測
3：風扇轉速檢測
4：水冷系統流速檢測
5：風扇故障警告
6：智慧型風扇控制* 是否支持智慧型風扇(水泵)控制功能會依不同的散熱風扇(水泵)而定。
BIOS
1：1個256 Mbit flash
2：使用經授權AMI UEFI BIOS
3：PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
附加工具程式
1：支持APP Center* APP Center 支持的程式會因不同主機板而有所差異；各程式所支持的功能也會依主機板的規格而不同。
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
2：支持Q-Flash Plus
3：支持Q-Flash
4：支持Xpress Install
附贈軟體
1：Norton Internet Security (OEM 版本)
2：cFosSpeed
作業系統
1：支持 Windows 11 64-bit
2：支持 Windows 10 64-bit
PCB規格
1：Micro ATX 規格; 24.4cm x 24.4cm
