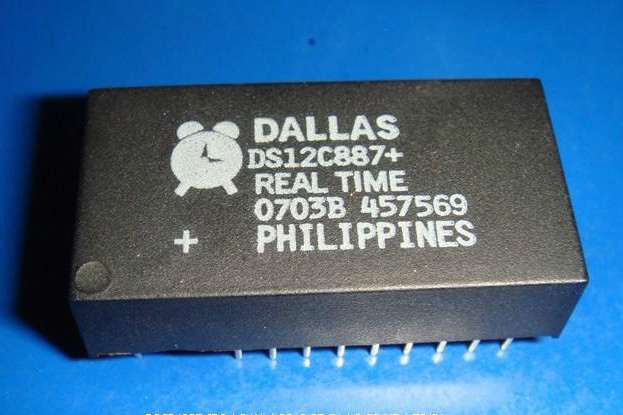

DS12C887

基本參數

功能：Clock,Calendar,Alarm

封裝/箱體：eDIP

時間格式：HH：MM：SS,Binary

日期格式：DW：DM：M：Y,Binary

RTC存儲容量：113B

電源電壓（最大值）：5.5V

電源電壓（最小值）：4.5V

最大工作溫度：+70C

最小工作溫度：0C

安裝風格：ThroughHole

RTC匯流排接口：Multiplexed

器件特性

·可計算到2100年前的秒、分、小時、星期、日期、月、年七種日曆信息並帶閏年補償；

·自帶晶體振盪器和鋰電池。在沒有外部電源的情況下可工作10年；

·對於一天內的時間記錄，有12小時制和24小時制兩種模式。在12小時制模式中，用AM和PM區分上午和下午；

·可選用夏令時模式

·時間表示方法有兩種：一種用二進制數表示，一種用BCD碼表示；

·DS12C887中帶有128位元組RAM，其中11位元組用來存儲時間信息，4位元組RAM用來存儲DS12C887的控制信息，稱為控制暫存器，113位元組RAM供用戶使用；

·用戶可程式以實現多種方波輸出

·可套用於MOTOROLA和INTEL兩種匯流排。——我這裡只闡述INTEL匯流排實現方法

·三種可程式中斷：定鬧中斷、時鐘更新結束中斷、周期性中斷

DS12C887各引腳的功能說明

GND、VCC：直流電源，其中VCC接+5V輸入，GND接地。

當VCC輸入為+5V時，用戶可以訪問DS12C887內RAM中的數據，並可對其進行讀、寫操作；

當VCC輸入小於+4.25V時，禁止用戶對內部RAM進行讀、寫操作，此時用戶不能正確獲取晶片內的時間信息；

當VCC輸入小於+3V時，DS12C887會自動將電源切換到內部自帶的鋰電池上，以保證內部的電路能夠正常工作。

MOT：模式選擇引腳

DS12C887有兩種工作模式，即Motorola模式和Intel模式。

當MOT接VCC時，選用的工作模式是Motorola模式；

當MOT接GND或不接時，選用的是Intel模式。本文主要討論Intel模式。

SQW：方波輸出引腳

當供電電壓VCC大於4.25V時，SQW引腳可進行方波輸出，此時用戶可以通過對控制暫存器編程來得到13種方波信號的輸出。

AD0～AD7：復用地址/數據匯流排

該匯流排採用時分復用技術，在匯流排周期的前半部分，出現在AD0～AD7上的是地址信息，可用以選通DS12C887內的RAM；匯流排周期的後半部分出現在AD0～AD7上的是數據信息。
