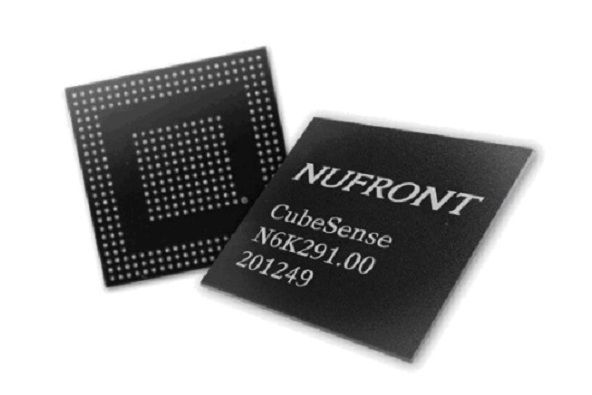

CubeSense是由新岸線有限公司開發的一款體感控制晶片。
基本介紹
- 外文名：CubeSense
- GPIO接口：×4
- LED補光：支持
- DVP輸出接口：×3
CubeSense體感控制晶片基於立體視覺的原理，通過兩個普通攝像頭來捕獲三維立體圖像，在此基礎上識別出人的手勢動作和肢體動作，用以控制智慧型設備。
▲ CubeSense主要特性
● 左/右攝像頭DVP & I2C接口
DVP輸入接口×2
I2C接口×2
最高時鐘頻率 90MHz
數據位寬 8bit
可配置行信號、場信號高/低有效
可配置PCLK上升沿/下降沿採集數據
● DVP輸出接口
最高時鐘頻率 90MHz
最大解析度 5120×1920（左圖+右圖，SBS）
● I2C控制接口
E2PROM I2C 接口×1
I2C 控制接口×1
支持 400Kbps 傳輸速率
● PWM
支持0～100 9級步進
支持LED 開啟/關閉
● GPIO
● AGC
支持左/右攝像頭的亮度統計
根據統計結果軟體進行自動調整
CubeSense Box
做為CubeSense體感控制晶片的整機解決方案，CubeSenseBox依託頂級的雙核A9處理器NS115，搭載了目前行業最領先的智慧型人機互動系統，讓人機互動體驗達到了前所未有的極致智慧高度，無需複雜的遙控器及滑鼠操作即可讓電視看懂您的手勢、認識您的臉。
CubeSense Box通過攝像頭對視野內的場景進行捕捉，根據立體視覺原理對場景中物體的深度信息進行計算提取，採用人臉檢測技術、肢體的運動檢測與跟蹤技術，實時得到人的肢體動作，最後根據預先定義好的常見的肢體動作語言，判斷出當前人的肢體所做的操作信息。CubeSense Box根據操作信息進行實時回響，從而實現了人的肢體語言向設備上的輸入操作。
CubeSenseBox
系統結構圖
▲ CubeSense Box主要特性
● 測距原理：立體視覺
● 測距元件：雙攝像頭
● 可視範圍：60度，可通過更換攝像頭鏡頭調整
● 測距範圍：0.5m-5m，可通過攝像頭間距進行調整
● 測距精度：10mm，可通過更換CMOS進行調節
● 深度圖尺寸：VGA/QVGA
● 深度圖幀率：15FPS（VGA）/60FPS（QVGA）
● 室外使用： 支持
● 夜間使用： 支持
● 彩色圖輸出：支持
● 人臉識別： 支持，可用於智慧型開機功能
● 手勢識別： 支持
● 動作識別精度：3mm
● 動作相應延遲：20ms
● 功耗： 4w
● 作業系統：Android 4.0
● 接口：HDMI/USB/Mini-USB/TF-card/Bluetooth/WIFI
