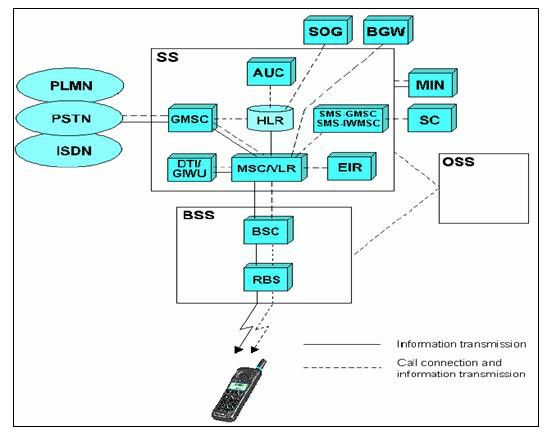

CME20系統基本上可分為兩部分：交換系統（SS）和基站系統（BSS）。交換系統（SS）包括：AUTHENTICATIONCENTER(AUC)鑒權中心，是向HLR提供出於安全原因而使用的鑒權回響參數（SRES）、密鑰（Kc）和隨機參數（RAND），即鑒權三參數組。
基本介紹
- 中文名：CME20系統
- 類別：基站系統
CME20系統
AUC是資料庫，與呼叫的建立無關。HOMELOCATIONREGISTER(HLR)歸屬位置暫存器,由於MS位置的移動性，因此要建立至MS的終接呼叫，需在網路中設定一些資料庫，用來保存MS的位置信息。HLR和VLR是與呼叫建立密切相關的兩個資料庫。HLR是管理部門,用於管理移動用戶呼叫資料的資料庫。當一個人購買電信網的移動台時，他將被登記在該網路的HLR中，HLR與各營業點的終端相連。它儲存兩類數據：
一是用戶的參數，包括:MSISDN、IMSI、用戶類別、Ki,補充業務等參數。
二是用戶的位置信息，該MS目前處於哪個MSC/VLR中，MSC/VLR地址。
MOBILESERVICESWITCHINGCENTER(MSC)移動業務交換中心，MSC主要負責呼叫建立，呼叫控制與呼叫計費等，並是位置更新和切換的控制點。
VISITORLOCATIONREGISTER(VLR),是一個動態資料庫，它包含了當前位於相應的MSC服務區的全部MS的有關信息（IMSI碼和位置信息LAI），VLR它是一個純軟體的功能單元。VLR看成是分布的HLR，VLR與MSC配對合置於一個物理實體中。（因為每次呼叫，它們之間有大量的信令傳遞，若分開，信令鏈路負荷大，所以將MSC與VLR接口做成AXE的內部接口。）
VLR中也暫存兩類信息：
一是本交換區用戶參數，該參數是從HLR中獲得的。
二是本交換區MS的LAI。
GATEWAYMSC(GMSC)網關或門道交換局，它與PLMN及其它的網路運營商相連。GMSC具有路由查詢能力，它可以向HLR查詢用戶信息(如得到被叫MS目前的位置信息)，選擇合適的路由。GMSC可以是任意的MSC，也可以單獨設定。單獨設定時，不處理MS的呼叫，因此不需設VLR，不與BSC相連。
EQUIPMENTIDENTITYREGISTER(EIR)設備識別暫存器，用來檢驗設備
的合法性，可以禁止末經批准的話機設備使用，可提供三種名單：白名單---合法設備、黑名單---非法設備、灰名單---故障設備。
SHORTMESSAGESERVICEGATEWAYMSC(SMS-GMSC)簡訊服務門道
交換中心，實現短訊息傳送功能。
SHORTMESSAGESERVICEINTERWORKINGMSC(SMS-IWMSC)簡訊
服務互連交換中心，實現短訊息接收功能。
SERVICECENTER(SC)服務中心，如1860等。
DATATRANSMISSIONINTERWORKINGUNIT(DTI)數據傳輸互聯單元，
