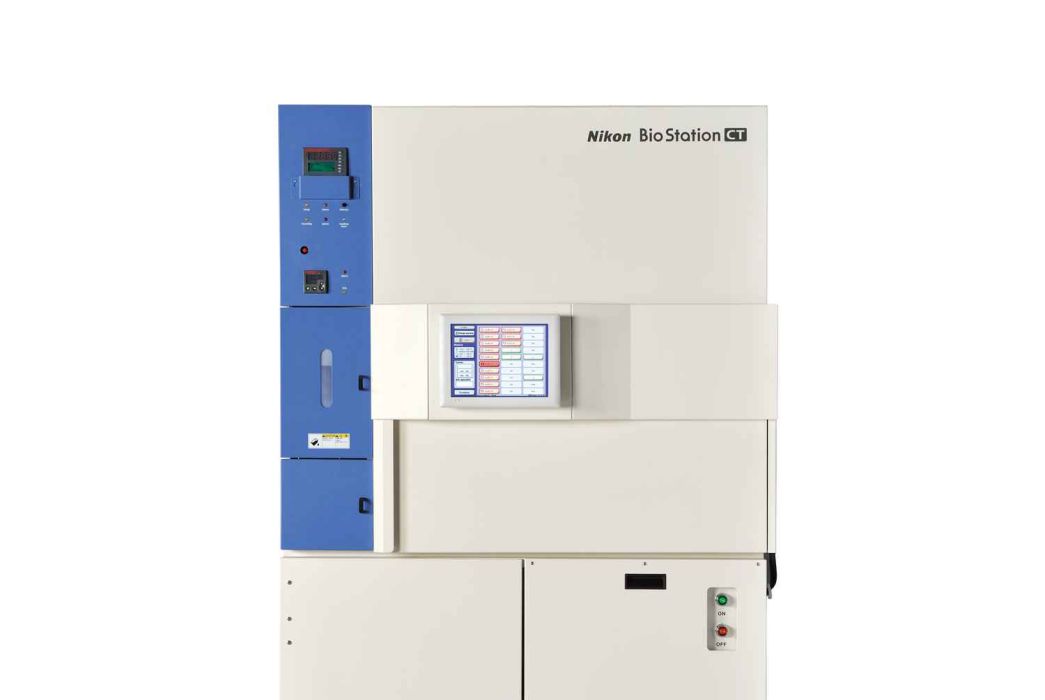

BioStation CT 是尼康公司推出的一款活細胞觀察檢測系統,可以控制培養環境內溫濕度和CO2的濃度,可同時培養多個樣品,通過關節臂自動運輸來觀察。並可通過公共或專用網路進行遠程操作控制。

基本介紹

  • 中文名:尼康細胞培養觀察系統
  • 外文名:BioStation CT
  • 用途:細胞篩選
  • 技術優勢:活細胞培養觀察檢測
產品特性,操作,產品規格,

產品特性

拍攝自動對焦
自動對焦機制允許捕獲對焦圖像。相差觀察的Z軸序列成像、多樣本成像和多點成像都可以在多個放大率下實現。用戶配置的成像條件可以在軟體內保存,並且可以重複觀察條件。
BioStation CT
圖像拍攝設定
自動培養皿運輸
BioStation CT採用了一個運輸裝置。它可以將培養皿從儲存架穩定地轉移到觀察區域並運回。這些操作都在溫濕度穩定的培養室內完成。觀察單元中的高精度電動平台允許整個孔板的自動成像,並且與各種孔板格式兼容,這種設計使客戶可以靈活的進行時間序列拍攝。
BioStation CT
運輸裝置
遠程訪問
通過網路可以配置圖像採集設定,安排延時實驗和訪問所獲取的圖像。捕獲的數據可以自動下載到用戶的本地計算機。這使用戶在遠離實驗室時能夠監控細胞狀態。當培養環境(溫度、濕度、CO2濃度)發生異常時,BioStation CT可以通過電子郵件通知用戶。
BioStation CT
遠程訪問示意
全孔板掃描成像和高倍放大圖像拼接
高分辨力全孔板掃描可以通過拼接相鄰圖像來重建。即使是因誘導效率低而難以檢測的iPS集落,無論它出現在培養皿的哪個位置,用戶都能檢測到。BioStation CT可以通過使用高分辨力、高放大倍率的物鏡來獲取培養皿中指定位置的詳盡信息。BioStation CT還提供用以同一位置重複訪問的細胞註冊能力,即使從BioStation CT中取出培養皿進行培養基更換並返回後,培養皿可以返回到已註冊的細胞位置,用戶可以繼續以進行時間序列拍攝。
註:根據所使用的培養皿,BioStation CT可能無法對焦於某些區域。
微觀觀察
製冷的CMOS相機可捕獲低螢光信號和相差圖像。這些圖像可以放大2倍、4倍、10倍、20倍和40倍。通過Z軸序列成像功能,用戶可沿Z軸捕獲多達40個相差圖像。
BioStation CT
微觀觀察界面
BioStation CT
微觀觀察界面
巨觀觀察
整個培養皿的低放大倍數明場圖像可用於記錄容器的手寫信息,培養基顏色和培養物中污染的存在。此外,使用可選的圖像分析軟體CL-Quant可以進行鹼性磷酸酶染色的細胞計數。
BioStation CT
巨觀觀察界面
溫度控制
溫度控制由嵌入培養箱六面的面板加熱器完成。這確保了溫度的維持。
BioStation CT
溫度控制示意
濕度控制
蒸餾水自動噴灑在培養箱內,以保持濕度。可以在不打開培養箱門的情況下將水供應到水罐。與水浴類型相比,這種氣流式加濕器降低了污染風險。
BioStation CT
氣流式主動氣溶膠噴霧加濕器
環境數據記錄
用戶可以不斷監測和記錄培養室內環境,並可以隨時遠程訪問。
BioStation CT
環境數據界面
穩定的培養皿運輸
運輸過程中液體表面的波動小於2毫米,減少對細胞的機械干擾和應力的影響。
BioStation CT
培養皿運輸
降低污染風險
可使用過氧化氫氣體對培養箱內部進行滅菌(可選,需要200 V電源)。

操作

1 安裝培養皿
將培養皿安裝到存放架中:通過前玻璃板上的小門將培養皿放入培養箱中,儘量減少對培養箱內環境的影響。
2. 設定成像參數
觸控螢幕操作:用戶可以設定時間序列成像的若干參數,諸如放大率、成像位置、螢光通道選擇和載物台移動速度。
3. 調度
時間序列成像時間表:用戶可以設定成像間隔和總時間。最短的時間序列成像間隔是一分鐘。
4. 查看捕獲的圖像
培養環境歷史數據管理:通過連續顯示捕獲的圖像,用戶可以監測和分析長時間內樣本的變化。
5. 更換培養基
可重複性:即使在更換培養基後,用戶也可以使用專用的托盤支架跟蹤同一細胞。BioStation CT記錄了培養基歷史,例如培養基的更換、傳代培養,以及每個培養皿的XY位置。
6. 數據報告數據管理和文檔支持:通過使用不間斷電源,獲取的數據得以複製和保護。用戶可以在捕獲的圖像上注釋和顯示諸如溫度、濕度和成像日期等觀察信息,以助於數據共享和呈現。

產品規格

BioStation CT
操作
帶觸控螢幕LCD
可通過網路連線PC控制(使用InternetExplorer®Web瀏覽器)
培養箱容積
460升
溫度控制
通過加熱器面板直接控制
溫度:37°C
濕度控制
通過氣溶膠噴霧加濕器
範圍:70%至95%,1%增量
CO2濃度控制
CO2供應:通過外部CO2氣瓶連線
範圍:0%至20%,0.1%增量
O2濃度控制(可選)
通過可選的氮氣發生器
範圍:0%至20%,1%增量
兼容的培養皿
培養皿:ø35mm,ø60mm,ø100mm
多孔板:6孔,12孔,24孔,48孔,96孔
培養瓶:25平方厘米,75平方厘米
標本存放架
3列x 10層(高壓滅菌器可消毒)
巨觀觀察
使用專用相機拍攝整個船隻的圖像(鳥瞰圖)
攝像頭:彩色CCD攝像頭(1280 x 960像素)
明場:背光照明
微觀觀察
放大:2x,4x,10x,20x,40x
中間放大倍數:4x,2x,1x,0.5x
物鏡:4x(Plan Apo DLL),10x(Plan Fluor ADL)
攝像頭:冷卻CMOS攝像頭
相襯:高強度紅色LED照明,自動相環轉換
落射螢光:LED 438 nm,472 nm,白光照明(最多可安裝5個螢光濾光片立方體)
觀察範圍
XY:120 x 90毫米
Z:4毫米
Z軸聚焦
通過Z軸掃描的圖像對比度檢測自動檢測Z焦點
觀察
帶觸控螢幕LCD或通過網路連線的PC
電源
電壓:115,230 VAC±10%
功耗:1300 VA(最大)
重量
約470kg
操作環境
溫度:15°C至28°C
濕度:最大相對濕度60%(非冷凝)
