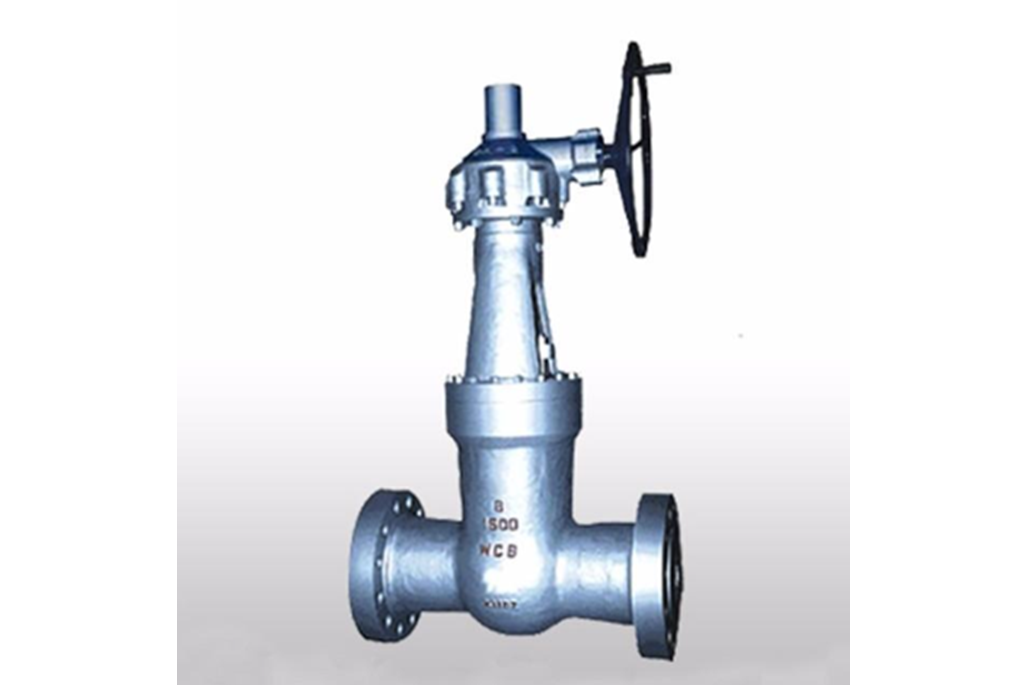

API電站閘閥

API電站閘閥，閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

基本介紹

• 中文名：API電站閘閥
• 所屬類別：閘閥

驗收技術標準

製造驗收技術條件按日本火力發電用閥門標準E101的規定。

閥門結構長度按E101的規定。

閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

適用規範

殼體材料	試用溫度（℃）	適用介質
ASTM A216 WCB	-29~425	蒸汽 水 油品
ASTM A217 WC1	-29~455	-
ASTM A217 WC6	-29~550	-
ASTM A217 WC9	-29~590	-

主要零件材料

零件名稱	材料牌號
閥體	WCB	WC1	WC6	WC9
閘板	WCB	WC1	WC6	WC9
閥蓋	A105	A182 F1	A182 F11	A182 F22
WCB	WC1	WC6	WC9	-
閥座	A105	15CrMoVA	12Cr1Mo1VA	12Cr1MoVA
閥桿	A182 F6	A182 F6	A182 F304	A182 F304
填料	增強柔性石墨	-	-	-
支架	WCB	WCB	WCB	WCB
WC1	WC6	WC9	-	-
密封環	S軟鋼（增強柔性石墨）	A182 F304	A182 F304	-
閥桿螺母	ZCuAl10Fe3或A439 D2	-	-	-

主要尺寸重量

規格	公稱通徑	外形尺寸和連線尺寸	重量（kg）	-	-	-	-
NPS	DN	d	L	H	D0	-	-
Z60Y - 1500Lb	1/2	15	10	216/-	322	200	10.5
3/4	20	13	219/-	322	200	11.2	-
1	25	19	254/140	322	200	11.8	-
11/4	32	24	279/163	378	250	18.0	-
11/2	40	29	305/179	414	250	22.0	-
2	50	36.5	368/216	495	300	44.0	-
21/2	65	56	419/254	671	300	48	-
3	80	64	470/305	692	300	58	-
4	100	84	546/406	790	350	98	-
5	125	100	673/483	875	350	128	-
6	150	126	705/559	1055	400	215	-
8	200	158	832/711	1148	400	387	-

規格	公稱通徑	外形尺寸和連線尺寸	重量（kg）	-	-	-	-
NPS	DN	d	L	H	D0	-	-
Z60Y - 1500Lb	1/2	15	10	264/-	322	200	13
3/4	20	13	273/-	322	200	12.7	-
1	25	19	308/186	322	200	12.5	-
11/4	32	24	349/232	378	250	21.8	-
11/2	40	29	384/232	414	250	29.3	-
2	50	36.5	451/279	495	300	55.4	-
21/2	65	46	508/330	639	300	70	-
3	80	54	587/368	680	300	90	-
4	100	70	671/457	805	350	142	-
5	125	86	794/533	965	350	191	-
6	150	104	914/610	1070	400	339	-
8	200	122	1022/762	1270	400	524	-

公稱通徑	主要外形尺寸及連線尺寸	電裝型號	重量（kg）	-	-	-	-	-
d	L	H	D0	L1	L2	-	-	-
Z960Y-150Lb	-	-	-	-	-	-	-	-
21/2	56	254	520	200	140	243	SMC-04	93
3	65	305	523	200	140	243	SMC-04	110
4	84	406	599	508	198	281	SMC-03	168
599	305	400	555	SMC-00	208	-	-	-
5	100	483	678	308	198	281	SMC-03	189
678	305	400	555	SMC-00	232	-	-	-
6	126	559	793	305	410	565	SMC-0	358
793	305	420	654	SMC-1	444	-	-	-
8	158	711	813	305	410	565	SMC-0	517
813	305	420	654	SMC-1	561	-	-	-
10	200	864	998	457	440	688	SMC-2	852
988	305	420	654	SMC-1	823	-	-	-
12	250	991	1141	305	420	654	SMC-1	1122
1156	457	440	688	SMC-2	1150	-	-	-
14	280	1067	1249	610	690	-	SMC-3	1765
16	318	1194	1351	610	690	-	SMC-3	2429
18	360	1346	1535	610	690	-	SMC-3	2454
1540	610	715	-	SMC-4	2524	-	-	-
20	406	1473	1726	610	690	-	SMC-3	3334
1731	610	715	-	SMC-4	3380	-	-	-
22	450	1600	1921	610	690	-	SMC-3	4409
1926	610	715	-	SMC-4	4648	-	-	-
Z960Y-2500Lb	-	-	-	-	-	-	-	-
21/2	46	330	533	508	198	332	SMC-03	143
533	200	140	243	SMC-04	116	-	-	-
3	54	368	549	508	198	332	SMC-03	160
549	200	140	243	SMC-04	134	-	-	-
4	70	457	653	508	198	332	SMC-03	251
644	305	410	565	SMC-0	294	-	-	-
5	86	533	760	305	400	555	SMC-00	324
774	305	400	565	SMC-0	341	-	-	-
6	104	610	850	305	400	555	SMC-00	479
861	305	410	565	SMC-0	564	-	-	-
8	130	762	847	305	410	565	SMC-0	725
860	305	420	654	SMC-1	750	-	-	-
10	162	914	1021	305	420	654	SMC-1	1152
1050	610	690	-	SMC-3	1220	-	-	-
12	210	1041	1125	457	440	688	SMC-2	1520
1149	610	690	-	SMC-3	1558	-	-	-
14	234	1118	1221	610	690	-	SMC-3	1869
16	264	1245	1390	610	690	-	SMC-3	2826
1395	610	715	-	SMC-4	3084	-	-	-
