ADG3123是一款8通道、同相CMOS轉高壓電平轉換器，採用增強型LC2MOS 工藝製造，能夠以高電源電壓工作，同時保持超低功耗。
基本介紹
- 中文名：ADG3123
- 輸入電壓範圍：2.3 V至5.5 V
- 輸出電平：-10 V至+30 V
- 傳播延遲：80 ns（典型值）
簡介,特性,技術指標,套用,
簡介

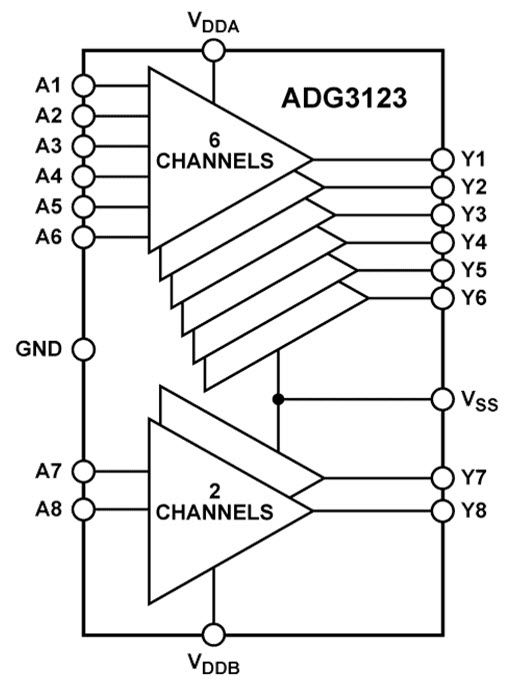

該器件的內部結構可確保與採用2.3 V至5.5 V電源供電的邏輯電路兼容。通過施加於VDDA/VDDB 和 VSS 引腳的電壓，則可以設定器件Y端輸出可用的邏輯電平。VDDA 和 VDDB 分別設定Y1至Y6和Y7至Y8的高輸出電平。VSS設定所有通道的低輸出電平。為確保正常工作， VDDB 必須始終高於或等於VDDA。
這些通道具有低輸出阻抗，因此即使在較大容性負載情況下，也能夠保證上升和下降時間均很短。此特性及低傳播延遲和低功耗特性，使ADG3123成為TFT-LCD面板套用的理想驅動器。
ADG3123的額定溫度範圍為?40°C至+85°C，採用緊湊型20引腳TSSOP無鉛封裝。
特性
上升/下降時間：12 ns/19.5 ns（典型值）
傳播延遲：80 ns（典型值）
工作頻率：100 kHz（典型值）
超低靜態電流：65 μA（典型值）
20引腳無鉛TSSOP封裝
技術指標
Data Rate (typ): 100kbps
t Prop Delay (typ): 80ns
Bus Enable Time (typ): n/a
VCC 1 (V): Single(+25 to +30)
ICC2: 1μA
Pkg: TSSOP
Temp Range (°C): -40 to 85
Vcc 2 (V): -5V to -10V
套用
低壓轉高壓
TFT-LCD面板
壓電電機驅動器
