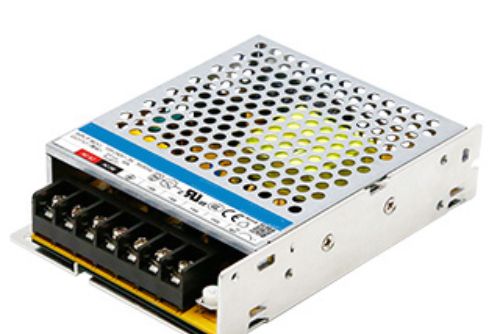

305全工況

“305全工況”是指AC/DC電源產品輸入電壓範圍寬至85-305VAC，除滿足一般環境正常使用條件外，還可長期適用於對輸入電壓、溫度、濕度、海拔、電磁干擾等方面有更高要求的惡劣環境或特殊環境。

基本介紹

• 中文名：305全工況
• 所屬行業：電源行業
• 內容主題：電源產品

輸入電壓波動

85-305VAC輸入的產品主要解決使用常規85-264VAC輸入產品時的三大套用痛點，套用優勢一目了然。

· 85-305Vac輸入產品在輸入瞬態高電壓時也能正常工作

如：設備啟動關斷時輸入電壓瞬時超過264Vac，常規品存在損壞風險；

PS：LM系列264Vac輸入產品滿足300V輸入5S

· 85-305Vac寬輸入解決電壓波動導致常規電源失效問題

電網配電情況：在用電高低峰期間實際輸出電壓會超過264Vac，如充電樁、戶外養殖等；

發電機供電情況：發電機輸出電壓波動範圍寬，如船舶；

· 85-305Vac輸入產品滿足設備出口海外需要

例如：美國工業用電標準中，三相電壓為277Vac，常規264Vac輸入型產品僅支持瞬態高壓，無法套用；

強電磁干擾工況

雷擊群脈衝滿足4級，靜電高達接觸6KV/空氣8KV；

EMI滿足Class B，並留有餘量，以輻射騷擾為例：

波形圖

其他工作環境

複雜的工作環境，如震動、高低海拔、高低溫等，時刻考驗產品的可靠性。產品經過嚴格的可靠性試驗驗證，以保證產品在各種惡劣環境下穩定工作、長期可靠。

元器件選型要點

85-305V輸入型電源首先需選用規格更高的元器件，如保險絲，電容，MOS管，二極體等。這也是電源購買成本有所增加的原因之一。

元器件規格主要有兩方面：

● 高耐壓規格

● 電壓應力降額

元器件三維圖

電力最佳化及驗證

電路設計與元器件的搭配是研發高性價比產品的必要條件。305全工況產品通過嚴謹的電路最佳化及測試驗證，在更極限的套用環境下還能使各元器件電壓應力留有餘量，保障產品可靠性。以LM150-23B系列產品測試數據為例：
