鼠牙盤

端齒盤(hirth coupling )也叫鼠牙盤或端面齒盤，是機械分度設備的最核心關鍵部件，它能確保數控機械等設備高精度分度有序運行。端齒盤製造精度要求高，工藝複雜。

基本介紹

• 中文名：鼠牙盤
• 外文名：hirth coupling
• 別名：端齒盤、端面齒盤、鼠齒盤
• 地位：機械核心零件

簡介

端齒盤促府妹(hirth coupling )也叫鼠牙盤或端面齒盤，是機械分度設備的最核心關鍵部件，它能確保數控機械等設備高精度分度有序運行。端齒盤製造精度要求高，工藝複雜。

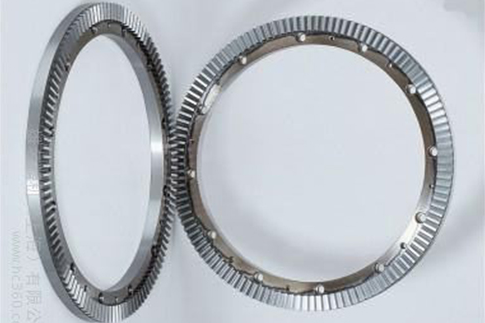

WESTEC鼠牙盤

WESTEC鼠牙盤

套用

端齒盤套用範圍廣泛，主要用於於以下行業：

1、數控工具機行業，如數控轉台和分度頭、數控萬能銑頭、五軸銑頭、動力刀塔等；

2、儀表和精密測量行業；

3、航空航天航海業；

4、其他；

前景

在各種數控工具機和其他機械的製造中，數控迴轉工作檯等分度裝置的套用十分廣泛。近年來，隨著數控技術的進步、自動化程度的普遍提高，加工中心類工具機、數控車床、數控銑床的生產和套用盼諒局日益廣泛，對高精度、高效率的分度裝置的需求也越來越大。其中，套用鼠牙盤端面齒盤的分度裝置占了很大的比重，這種分度台的特點是以固定值進行定位，境兵霉結構簡單，定位剛度好、重複定位和分度精度高，定位速度快，廣泛套用於各種加工和測量裝置中，如臥式加工中心帶有托盤交換的鼠牙盤分度埋拔工作檯，通過上下鼠牙盤嚙合實現準確定位和分度迴轉。鼠牙盤式分度工作檯主要由工作檯、夾緊油缸籃組朽及鼠牙盤等零件組成，其中端面齒盤是關鍵部件，每個齒盤的端面均加工有相同數目的三角形齒，迴轉工作檯兩個齒盤嚙合時能自動確定周向和徑向的相對位置。因此，端面齒加工水平的高低直接影響分度裝置的精度，也最終對整機的加工精度產生相當大的影響。鼠牙盤端面齒的加工極為關鍵和重要槳剃鑽愉。可以說，鼠牙盤端面齒能確保加工中心、CNC數控車床轉塔刀架等多工序自動數控工具機和其他分度設備的運行精度。工具機的Y、Z二向運動由磨頭實現，工具機動靜態剛性好，成形磨削精度高。工具機採用高精度數控分度盤對工件進行分度，從而保證刪船屑烏鼠牙盤端面齒的加工精度。工具機採用金剛滾輪和金剛碟片自動連續軌跡修整砂輪兩種方式；金剛碟片修整砂輪通過編程Y、Z聯動精確實現砂輪輪廓的修整，可適用於多種規格鼠牙端面齒型，砂輪修整精度高。這款工具機還採用自動跟隨的冷卻噴嘴，使工件磨削冷卻充分，不燒傷工件。同時還採用了砂輪恆線速控制技術、多軸數控聯動控制及光柵閉環反饋技術與工具機熱變形控制技術（溫控、隔熱）及砂輪修整量自動補償技術。
