魚群探測儀

魚群探測儀，利用超音波回聲原理探測水中魚群的儀器。

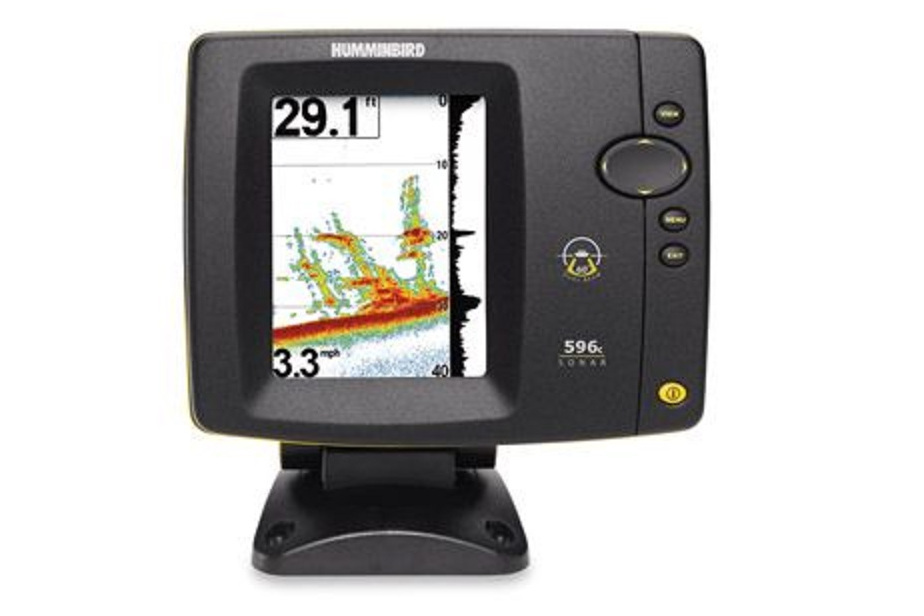

簡稱探魚儀、魚探儀。超音波發射器發射出的超音波在水中受魚群等阻礙可產生回聲，根據聲波發射與收到魚群等回聲的間隔時間，可測得魚群所處的深度或距離。對回聲波結構加以分析，可估算魚群數量及其分布狀況等。探魚儀主要由發射器、換能器、接收器和記錄顯示器等部分組成（見圖）。它的基本原理與主動聲吶相同，換能器作為發、收共用。發射有確定頻率的調製脈衝，接收器接收來自魚群的反向散射聲波，記錄筆根據回波的強度所反映的不同電位，使電敏記錄紙打出深淺不同的黑點，根據黑點的密度和深淺程度，可以判斷魚群的密度、位置和範圍。現代多數探魚儀採用彩色顯像管或液晶顯示，將黑點的深淺度轉換為假彩色，從而大大提高魚群密度的解析度。採用電子掃描可以擴大探測的範圍。探魚儀通常有兩個發射頻率，24千赫或48千赫用於探測中等個體長度以上的魚群，200千赫用於探測個體較小的魚群。最初裝備的是垂直探魚儀，只能探測船下方的魚群，不能預先發現魚群。20世紀60年代研製出水平探魚儀，可預先發現魚群，用於遠海捕撈。垂直探魚儀最大作用深度約1千米，水平掃描式探測範圍0°～360°，最大作用距離約1海里。通常在中小型捕撈船上安裝的垂直探魚儀，用於探測船體附近的水下魚群。中型和大型捕撈船多配備兩部探魚儀（垂直和水平探魚儀）。水平探魚儀用於探測較遠距離的中上層魚群。
