系列耐壓試驗裝置是鑑定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
基本介紹
- 中文名：高壓測試儀
- 環境溫度：0～40℃
- 環境濕度：≤85% RH
- 海拔高度：<1000m
產品作用,產品特點,使用條件,技術指標,產品配置,產品主配置,產品配件,選配件,
產品作用
本裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用於對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
產品特點
l 監視功能：高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示
l 保護功能：過流保護、零位啟動保護、聲光語言報警提醒
l 採用新型時間繼電器，計時範圍更廣（1S～99H）
l 採用新型電流繼電器，更精確、更可靠，確保人身及設備安全
l 高壓試驗變壓器採用新型絕緣，耐潮，耐衝擊，絕緣程度高
l 結構合理，體積小，重量輕
使用條件
1. 工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
2
3.（無凝結水）
4.
技術指標
耐壓控制箱參數
型號規格 | 容量 | 電 源 | 輸 出 | 重量（kg） | |||
相數 | （V） | （A） | （V） | （A） | |||
2/220 | 2 | 1 | 220 | 10 | 0-250 | 8 | 14 |
3/220 | 3 | 1 | 220 | 15 | 0-250 | 12 | 16 |
5/220 | 5 | 1 | 220 | 25 | 0-250 | 20 | 18 |
10/220 | 10 | 1 | 220 | 50 | 0-250 | 40 | 26 |

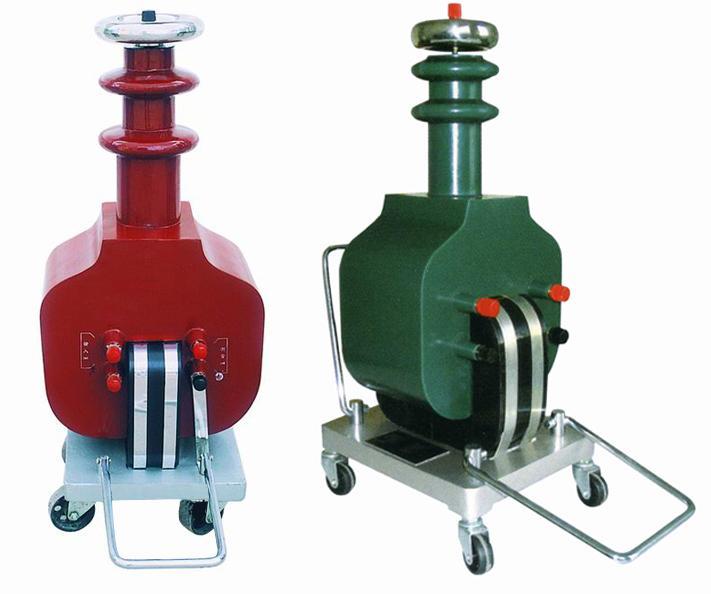

高壓試驗變壓器參數
規格 | 容量 kVA | 低壓側 | 高壓側 | 測量變比 | 60分鐘溫升℃ | 阻抗電壓% | 空載電流 % | 質量 kg | 外形尺寸 長×寬×高 mm×mm×mm | ||
電壓 V | 電流 A | 電壓kV | 電流 mA | ||||||||
1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 19.5 | 200×275×640 |
3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 27 | 240×300×690 |
5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 | 10 | <4 | 52 | 250×355×710 |
10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 48 | 260×375×750 |
註：交直流兩用型試驗變壓器的參數同上表，直流參數中的額定直流電壓為交流的1.4倍，額定直流電流為交流電流的0.7倍。並可根據用戶需要在高壓繞組中抽出5 -15kV的中壓抽頭，供高壓電機作交流耐壓試驗。並可定製特殊規格的試驗變壓器。
產品配置
產品主配置
l 控制箱 1台
l 試驗變壓器 1台
產品配件
l 試驗連線線1根
l 電源線1根
l 使用說明書1本
l 試驗報告1份
l 產品合格證（保修卡）1張
選配件
l 分壓器
l 限流電阻
l 保護球隙
l 微安表
l 放電棒
l 絕緣支架
l 油杯
l 濾波電容
