陶瓷的介電性能,最常見的電介質的分類方法有兩種:一種方法是將電介質分為極性或非極性物質;另一種方法是將電介質分為順電性或鐵電性物質。
基本介紹
- 中文名:順電性
- 外文名:paraelectricity
- 領域:材料物理
- 用途:描述物質吸引電荷的相對能力
相關概念,介電性能,陶瓷的電性能,套用,
相關概念
介電性能
在兩個導體之間存在電位差時,兩個導體具有吸引和存儲電荷的能力,![順電性 順電性](/img/2/4bd/QOjNGMzQDMkVTO4M2MzUDZyQTY0MGMkR2MiZGMxUTZ5kDOidDZjdTZvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
![順電性 順電性](/img/2/4bd/QOjNGMzQDMkVTO4M2MzUDZyQTY0MGMkR2MiZGMxUTZ5kDOidDZjdTZvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)

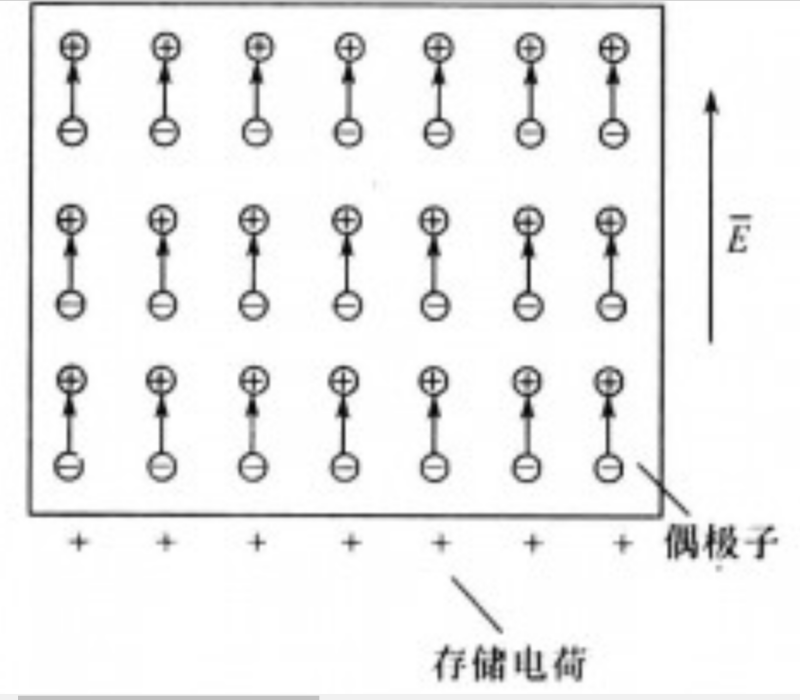

電場作業下偶極子的趨向
當在這兩個導體中間放置一種具有介電性能的物質時,將會增強這種吸引和存儲電荷的效應,介質本身具有形成電偶極子(電荷移動)的特性,而在電介質的表面,電偶極子會吸引更多的電荷,因此,這將會增強該系統電荷的存儲容量(電容量)。物質以這種方式吸引電荷的相對能力被稱為相對介電常數或相對電容率。
最常見的電介質的分類方法有兩種:一種方法是將電介質分為極性或非極性物質;另一種方法是將電介質分為順電性或鐵電性物質。極性物質主要包括呈分子性能的物質,如水。而非極性物質包括電子和離子極化兩種物質。順電體的特點是只有對其施加一外電場時才具有極化性,而當撤去外加電場時則無極化性;而當撤去外加電場作用時,仍保留一定程度剩餘極化性的物質為鐵電體。常用陶瓷材料具有非極性和順電性,但碳化矽例外,這種陶瓷具有一定的分子極化性。
當有高頻變化的電場作用時,偶極子的極性必須保持與介電常數信號的極性以相同的速度變化。有些物質在低頻時具有優異的介電性能,但當提高頻率時,其介電性能就會快速下降。電子極化作用只使自由電荷發生移動卻不影響離子,電子極化隨電場方向的變化而快速變化,而且在頻率高達
時仍能保持這種變化。在頻率為
左右時,離子位移極化效應開始下降,而在比這更低的頰率時,分子極化和空間電荷極化就已經下降了。![順電性 順電性](/img/d/85e/gZygzM0MGZkVmNkFWNkdTMxEjNwQWMjZTZxQ2NyMGNhRTO3gjZzUDZvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
![](/img/7/3a1/wZ2NnLzMDN5QmMiR2N5ITZ3IWOykTOwEzN0UTNiNWO4EmZ2U2LhxWdtJ3bm9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
![](/img/8/a8d/wZ2NnLjFTMyAjNwYWY0gDNmBTYhNTZiFDNjRmMxQWYzMGZ0IzLhxWdtJ3bm9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
![順電性 順電性](/img/d/85e/gZygzM0MGZkVmNkFWNkdTMxEjNwQWMjZTZxQ2NyMGNhRTO3gjZzUDZvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
電介質的頻率效應
陶瓷的電性能
陶瓷的電性能在工作電路中起著重要的作用。根據套用情況不同,陶瓷的電性能參數對電路性能可能起有利的作用,也可能產生不利的影響。對電路影響最大的陶瓷性能分別是電阻率、擊穿電壓或絕緣強度以及包括介電常數和介電損耗角正切在內的介電性能。
套用
電滯回線的測定。通過電滯回線的測量可以決定物質是否具有鐵電性、反鐵電性或順電性以及剩餘極化強度Pr、自發極化強度P,以及矯頑電場E。等,因此非常重要。![順電性 順電性](/img/b/ebb/QM1IWYmFzMmZDNhBjYjdzNmJDZkNDN1ITZwIzNyIDO5ITNwkzNmhDMvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
![順電性 順電性](/img/b/ebb/QM1IWYmFzMmZDNhBjYjdzNmJDZkNDN1ITZwIzNyIDO5ITNwkzNmhDMvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
測量電滯迴路的Sawyer—Tower電路
利用改進的的 Sawyer- Tower電路測定電滯回線,基本原理如圖《測量電滯迴路的Sawyer—Tower電路》所示。
是待測樣品的電容,它與已知的電容
串聯,
,加在示波管垂直偏轉板上的電壓正比於樣品的極化強度P;而加在水平偏轉板上的電壓正比於加在樣品上的電場E。則有
