雙錐密封

雙錐密封seal by duplex conical ring

雙錐密封是壓力容器上常用密封，適用於設計壓力為6.4-- 35MPa，設計溫度為0~400℃，封口內徑400~2000mm的壓力容器。

基本介紹

• 中文名：雙錐密封
• 外文名：seal by duplex conical ring
• 封口內徑：400~2000mm
• 設計溫度：0~400℃

套用

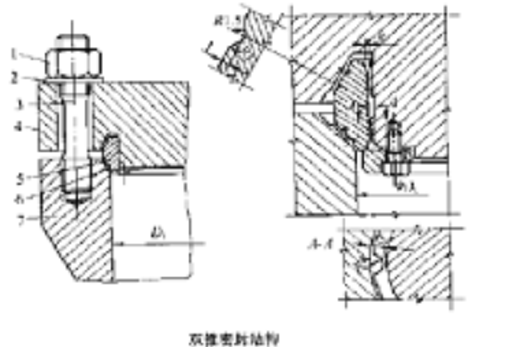

其結構見圖。在密封面上墊有1mm左右厚的金屬軟墊片。靠主螺栓壓緊，使軟墊片塑性變形達到初始密封。為了增加密封的可靠性，在雙錐面上還加工了二、三道半圓形溝槽。雙錐環置於筒體端部和端蓋之間，藉助托圈將雙錐環托住，為便於裝拆，托圈用螺釘固定在端蓋的底部。端蓋突台的側面(即與雙錐環的套合面)銑有幾條較寬的軸向槽，以便容器內介質壓力通過這些槽作用於雙錐環的內側表面，使雙錐環徑向擴張，起到徑向自緊作用。由於其結構簡單，加工容易，密封性能好，裝拆方便等原因，在壓力容器上廣泛套用。缺點是端蓋和連線螺栓尺寸較大。
