雙核對焦

雙核對焦

手機相機雙核對焦就是OPPO R9s在索尼IMX398感測器的基礎上搭載雙核對焦技術。

基本介紹

內容簡介,區別,

內容簡介

手機雙核對焦就是OPPO R9s在索尼IMX398感測器的基礎上搭載手機相機雙核對焦技術。
最基本的對焦方式分為反差對焦相位對焦,還有近兩年比較流行的雷射對焦。這些傳統的感測器一個像素只有一個光電二極體,也就是一半像素是被遮蔽的。

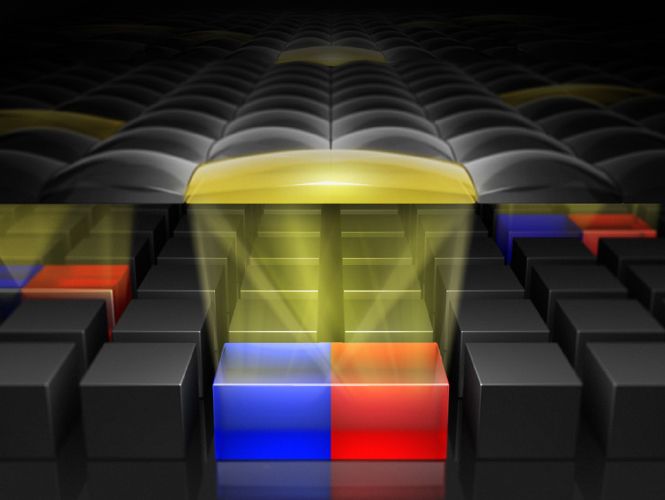

而雙核對焦則是在一個像素點裡有兩個光電二極體,這樣的好處就是能夠在不遮蓋任何像素的前提下有效完成相對差檢測,當對焦偵測系統被分布到每一個像素,所以對焦精度和速度都會有相應的提升,無需犧牲成像像素,對焦的有效範圍也更廣。
具體說來,“雙核”指的是把像素當中的光電二極體一分為二(其實就是2個),讓分開後的光電二極體能獨立接收光線,形成的相位差就是驅動馬達進行對焦的“依據”,而獨立的2個光電二極體在成像時可作為一個像素(合併)進行輸出。
什麼是雙核對焦?從官方資料來看,就是跟三星S7系列的全像素雙核對焦類似的技術。但並不相同,接下來給大家分析一下,IMX 398雙核對焦的一些細節。
首先說說雙核對焦運作原理。與最早在佳能單眼和三星S7系列手機上使用的全像素雙核對焦技術一樣,這次的雙核對焦也是通過兩個光電二極體獲取的光學信息合併計算後,快速運算,控制對焦馬達,完成對焦。也就是說,光電元件不僅負責收集光電信息照片成像,同時還為負責對焦的晶片提供相應的信息,這是一個既能加快對焦速度和準度,也不會對畫質有影響的雙贏方案。
不過,IMX398與三星的全像素雙核方案並不一樣,三星是整個感測器所有像素點均為雙核設計,也就是說,所有光電二極體都是兩兩並列,使用同一個透鏡和井容器。而IMX398並不是這樣。
從OPPO給出的官方資料顯示,IMX398的雙核對焦確實一樣有雙像素並列結構,但,並不是全部像素都使用了這個結構,而是在感測器上的中間和邊緣分別作了4個雙核對焦集從。這8個集從裡面,每個集從擁有16個(黃色L/R標識),共128個雙核對焦點。雙核對焦覆蓋區域黃色部分。
這個設計從理論上來說,是可以通過8個集從的對焦信息收集,並進行協作運算,獲得接近三星全像素雙核對焦的高速性能。而且,相比全像素都採用雙核,IMX398這種結構更容易保證畫質,畢竟有更多專門獨立收集信息的光電二極體。所以,在畫質上,IMX398確實是有優勢的。
另一方面,雙核對焦和PDAF相位對焦有什麼不一樣?首先PDAF所使用的相位對焦點是通過單個光電二極體遮蓋一半,利用單個像素點來獲得像差信息進行相位檢測對焦的。因此,雙核對焦使用完整的兩個像素進行對焦檢測,比PDAF整整大了4倍的通光量。這就是雙核對焦速度比PDAF快了100%的原因。

區別

雙核對焦與PDAF相位對焦的區別
雙核對焦的對焦像素是由兩個完整的像素組成,而普通PDAF對焦像素則是由遮蔽了1/2面積的2個像素組成。如果覺得理解有點抽象,不妨將兩種對焦方式看作人眼視物。雙核對焦就像是雙眼視物,普通PDAF相位對焦則是單獨用左右眼進行視物。這就意味著單個對焦像素進光量提升了100%,對焦的精準度和速度也會有所提升。
雙核對焦
雙核對焦與相位對焦的區別
