除沫器

除沫器是指在蒸發操作時，二次蒸汽中夾帶大量的液體,雖然在分離室中進行了分離,但是為了防止損失有用的產品或污染冷凝液體,還需設法減少夾帶的液沫,因此在蒸汽出口附近設定除沫裝置。除沫器的形式很多,經常採用的形式可直接安裝在蒸發器的頂部,不常採用的安裝在蒸發器外部。

基本介紹

• 中文名：除沫器
• 外文名：Demister
• 領域：化工、石油、塔器製造等行業
• 結構：詳見正文
• 型號規格：上裝式、下裝式等

除沫器結構

國家標準：HG/T21618-1998是替代在原工部標準(HG5-1404-81、HG5-1405-81、HG5-1406-81)的基礎上，結合絲網除沫器實際使用經驗及引進裝置中的先進技術修定而成，將原三個標準合併為一個標準，只分上裝式、下裝式。

除沫器結構與安裝形式

型號規格：上裝式、下裝式，DG200-DG6400及各種非標絲網除沫器(除霧器)。

國家標準

HG/T21618-1998是替代在原工部標準(HG5-1404-81、HG5-1405-81、HG5-1406-81)的基礎上，結合除沫器實際使用經驗及引進裝置中的先進技術修定而成，將原三個標準合併為一個標準，只分上裝式、下裝式。

型號規格：

上裝式、下裝式，DG200-DG6400及各種非標除沫器。

用途

除沫器用於分離塔中氣體夾帶的液滴，以保證有傳質效率，降低有價值的物料損失和改善塔後壓縮機的操作，降低含水量，延長壓縮機的壽命，一般多在塔頂設定除沫器。可有效去除3--5um的霧滴，塔盤間若設定除沫器，不僅可保證塔盤的傳質效率，還可以減小板間距。所以絲網除沫器主要用於氣液分離。亦可在空氣過濾器上用於氣體分離。

工作原理

當帶有霧沫的氣體以一定速度上升通過絲網時，由於霧沫上升的慣性作用，霧沫與絲網細絲相碰撞而被附著在細絲表面上。細絲表面上霧沫的擴散、霧沫的重力沉降，使霧沫形成較大的液滴沿著細絲流至兩根絲的交接點。細絲的可潤濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直到聚集的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從細絲上分離下落。氣體通過絲網除沫器後，基本上不含霧沫。分離氣體中的霧沫，以改善操作條件，最佳化工藝指標，減少設備腐蝕，延長設備使用壽命，增加處理量及回收有價值的物料，保護環境，減少大氣污染等。結構簡單體積小，除沫效率高，阻力小，重量輕，安裝、操作、維修方便，絲網除沫器對粒徑≥3~5um的霧沫，捕集效率達98%-99.8%，而氣體通過除沫器的壓力降卻很小，只有250-500Pa，有利於提高設備的生產效率。

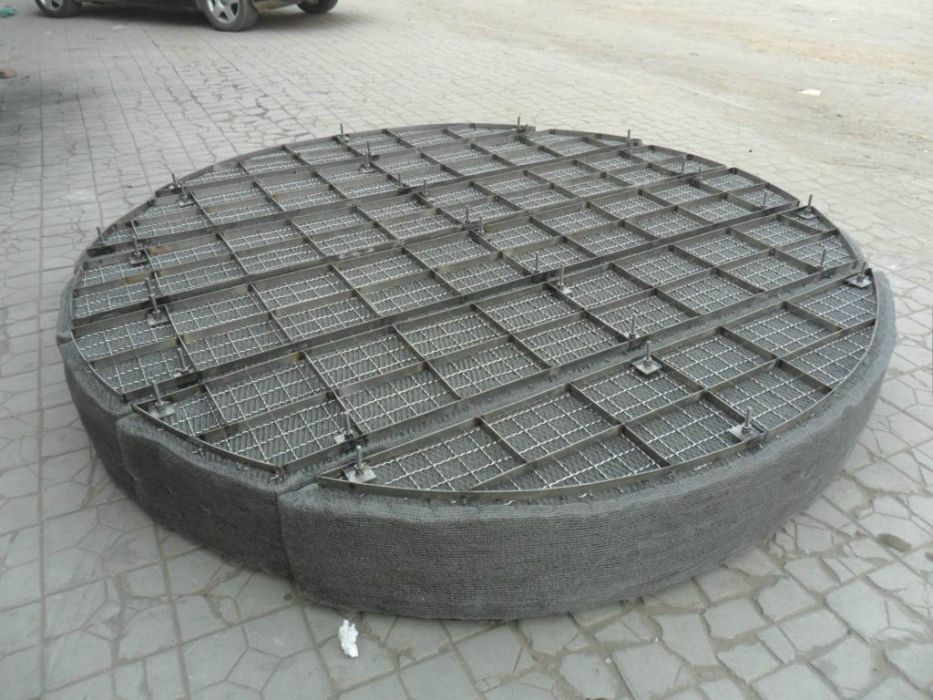

安裝實例圖

除沫器

相關設備

技術名稱：除沫氣體分布器

[技術摘要]本實用新型公開了一種除沫氣體分布器，用於分餾塔進料段。

在進料管入塔口處有一塊底板和兩塊導流板，將物料沿切嚮導入由塔壁、頂板與多塊弧形板組成的環形流道內，物料內的液體受離心力和重力的作用，被甩至塔壁與弧形板上，氣體則通過弧形板之間的縫隙和環形流道的底部進入塔內，實現氣液的分離。由於採用了多出口的環形流道，使進入塔內的氣體能夠均勻上升，試驗證明本除沫氣體分布器的壓降小於1．5mmHg，液沫夾帶率小於千分之一。

技術名稱：非金屬絲網除沫器

[技術摘要]技術名稱：水浴泡沫除塵器[技術摘要]本實用新型公開了一種水浴泡沫除塵器，所述除塵器包括一筒體，筒體的底部設有沐浴水面、頂部設有淨化氣體出口，沐浴水面一側上方的筒體上設有污水溢流口，筒體的中部設有含塵氣體進氣管伸入沐浴水面下，筒體的上部至少設有一層篩板，篩板上密布有篩孔，篩板一側上方的筒體上設有進水口、另一側上方的筒體上設有溢流口，進水口位置高於溢流口；本實用新型將水浴和泡沫兩種除塵方法組合在同一個除塵器中，並採用雙層泡沫除塵機理，除塵效率高、體積小、重量輕、消耗低、用途廣、使用方便。
